7.5 Reemplazo del variador
7.5 Reemplazo del variador
◆ Piezas que admiten mantenimiento
El variador contiene algunas piezas que admiten mantenimiento. Las siguientes piezas se pueden reemplazar durante la
vida útil del variador:
• PCB de Entradas/Salidas de la placa de terminales
• Ventilador(es) de refrigeración
• Cubierta delantera
Reemplace el variador si el circuito del suministro de energía principal estuviera dañado. Comuníquese con su
representante local de Yaskawa antes de reemplazar piezas si el variador aún está bajo garantía. Yaskawa se reserva el
derecho a reemplazar o reparar el variador según la política de garantía de Yaskawa.
◆ Placa de terminales
¡PRECAUCIÓN! Peligro de aplastamiento. Transportar el variador por la cubierta frontal puede provocar que el cuerpo principal del
variador se caiga, causando lesiones leves o moderadas. Siempre sostenga la carcasa cuando transporte el variador.
AVISO: Establezca correctamente el parámetro o2-04 cuando vuelva a colocar la placa de terminales de control. El incumplimiento de
estas instrucciones puede ocasionar daños al variador debido a la falta de funciones protectoras y el desempeño deficiente del
variador.
El variador posee terminales de conexión de Entradas/Salidas modulares que facilitan el reemplazo rápido del variador.
La placa de terminales contiene una memoria integrada que almacena todas las configuraciones de los parámetros del
variador y permite guardar y transferir los parámetros al variador de repuesto. Para transferir la placa de terminales,
desconéctela del variador dañado y conéctela en el variador de repuesto. Una vez que la haya transferido, no necesita
reprogramar manualmente el variador de repuesto.
Nota: Si el variador dañado y el nuevo variador de reemplazo tienen capacidades diferentes, los datos almacenados en la placa de
terminales de control no pueden ser transferidos al nuevo variador y aparecerá un error oPE01 en la pantalla. La placa de
terminales de control todavía puede usarse, pero la configuración de los parámetros del variador antiguo no puede ser transferida.
Se debe inicializar el variador nuevo y programarlo manualmente.

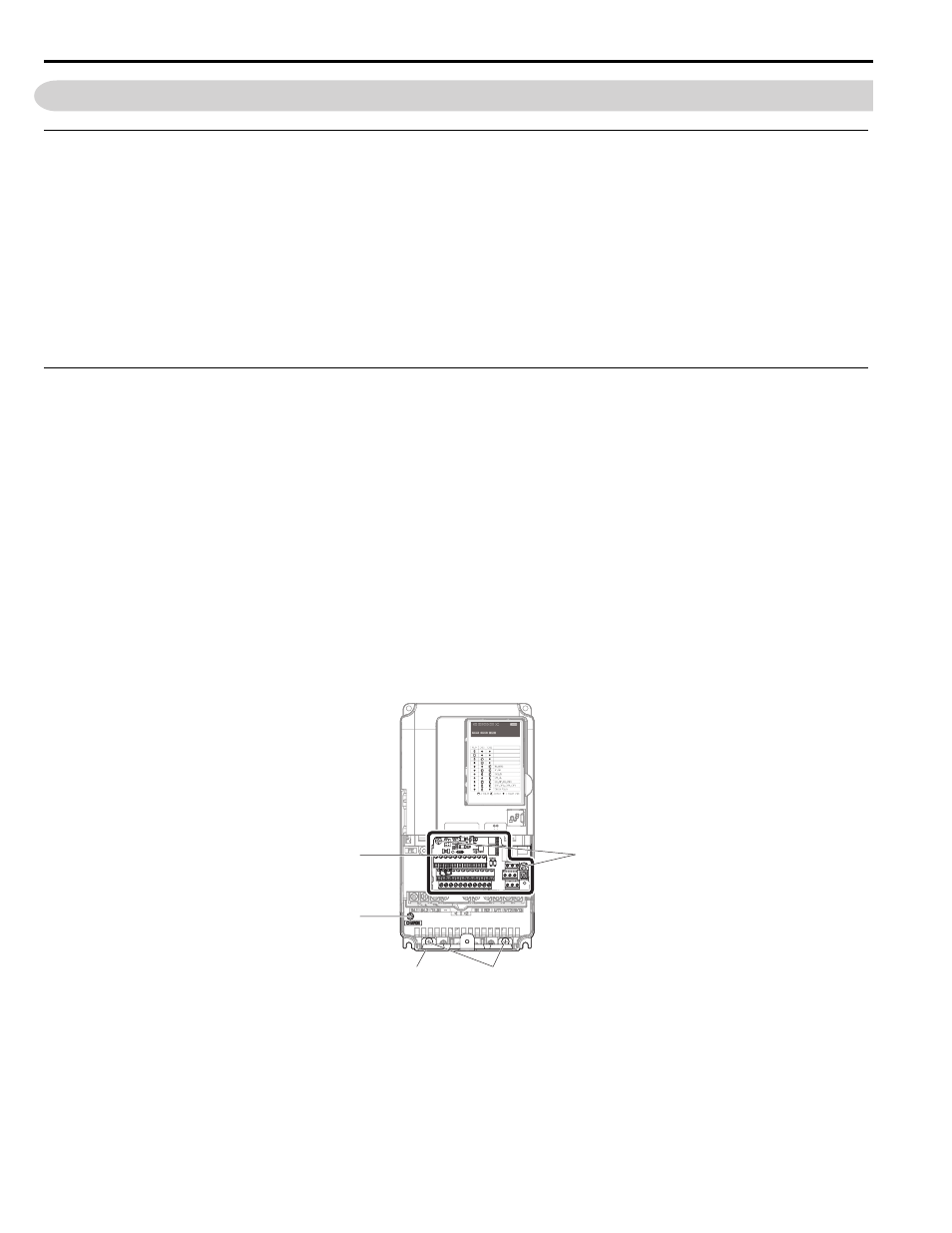

Figura 7.26
Figura 7.26 Placa de terminales
A – Placa de terminales extraíble D – Tornillos de la cubierta inferior
B – LED de carga E – Tornillos de aseguramiento de la placa
de terminales de control
C – Cubierta inferior
E
D
A
B
C
