8.5 Instalación de dispositivos periféricos
378 YASKAWA SISP YAIL1E 01A YASKAWA Variador CA L1000E Manual técnico
■ Conexión de una bobina de choque de CC
Puede instalarse una bobina de choque CC en los modelos de variador 2A0018 a 2A0094 y 4A0009 a 4A0049. Cuando
instale una bobina de choque de CC, extraiga el puente entre los terminales +1 y +2 (los terminales se conectan en puente
para el envío). El puente debe instalarse cuando no se usa una bobina de choque de CC. Consulte la
Figura 8.21 para
obtener un ejemplo del cableado de la bobina de choque de CC.
Figura 8.19

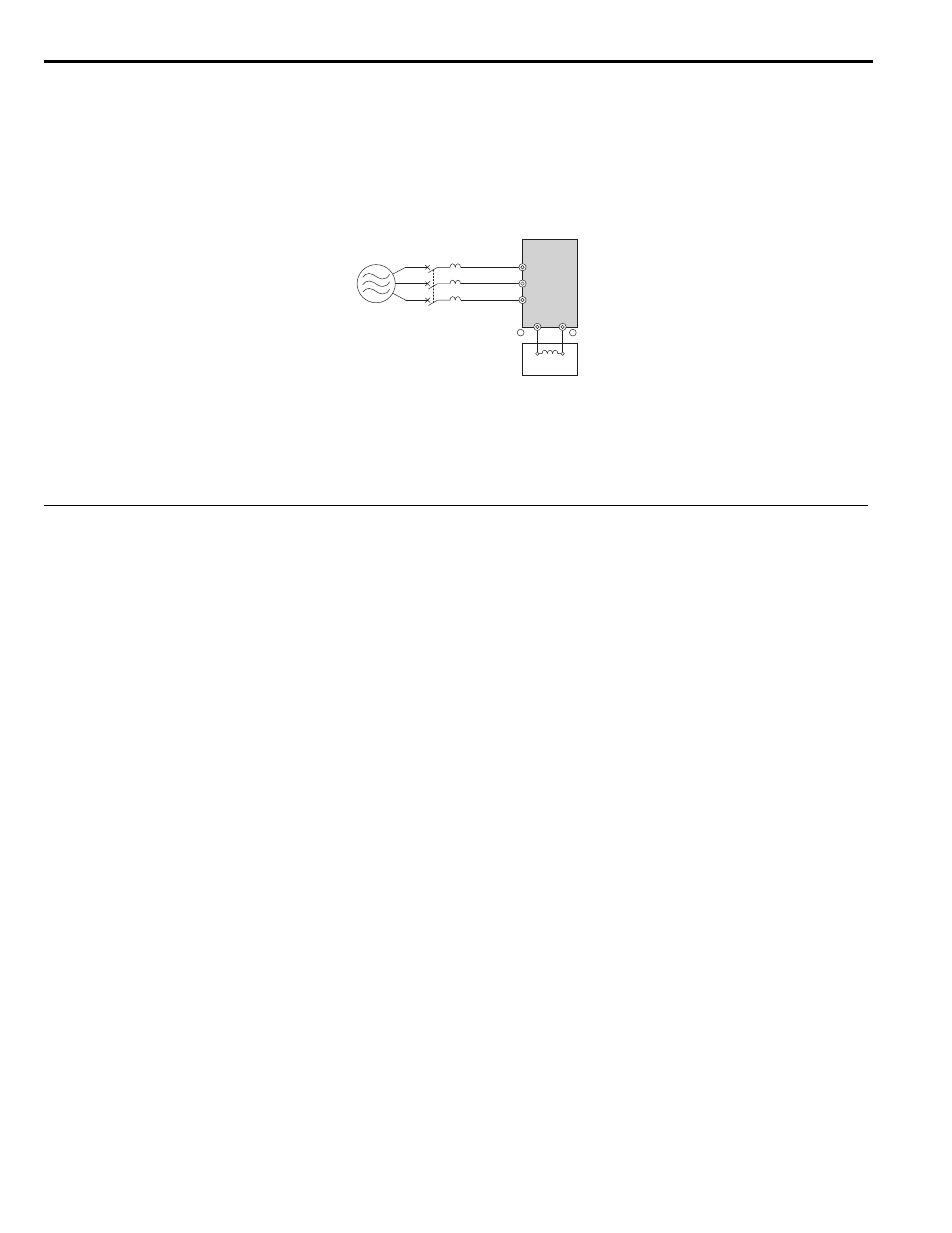

Figura 8.21 Conexión de una bobina de choque CC
◆ Conexión de un absorbedor de sobretensiones
Un absorbedor de sobretensiones anula la sobretensión generada al encender una carga inductiva cerca del variador. Las
cargas inductivas incluyen los contactores magnéticos, los relés, las válvulas, los solenoides y los frenos. Use siempre un
absorbedor de sobretensiones o un diodo cuando opere con cargas inductivas.
¡ADVERTENCIA! Riesgo de incendio. Debido al cortocircuito del absorbedor de sobretensiones en los terminales de salida U/T1, V/
T2 y W/T3 del variador, no conecte los absorbedores de sobretensiones a los terminales eléctricos de salida del variador. El
incumplimiento de esta instrucción puede ocasionar lesiones graves o la muerte a causa de incendio o proyección de partículas.
A – Suministro eléctrico C – Variador
B – MCCB (interruptor de
carcasa moldeada)
D – Bobina de choque CC
A
C
D
R/L1
B
S/L2
T/L3
1 + 2 + C o m m
on_
