Página 211: Configuración 2: velocidad acordada 1 (f, Acordada 1)
5.7 H: Funciones de terminales
YASKAWA SISP YAIL1E 01A YASKAWA Variador CA L1000E Manual técnico
211
5
Figura 5.18

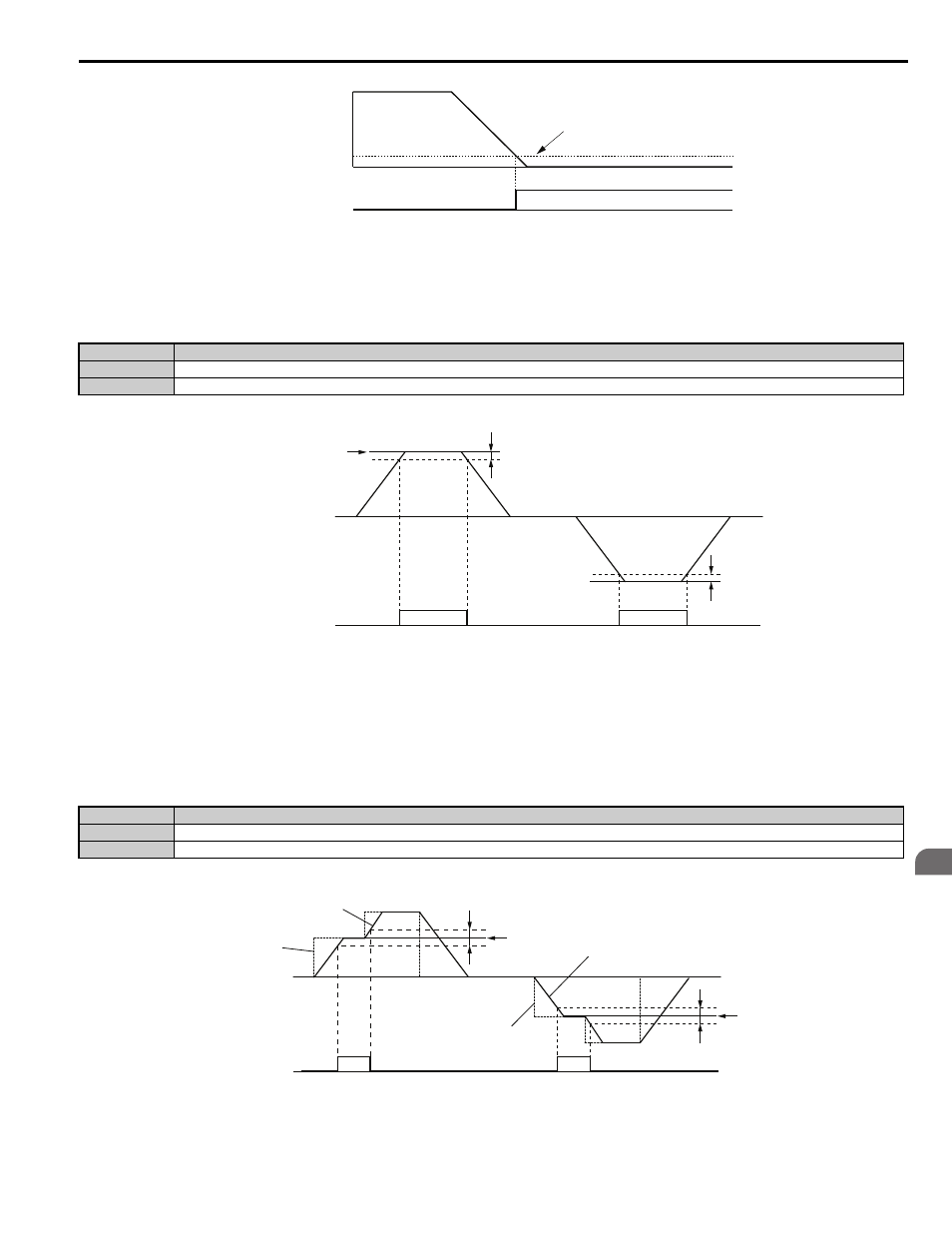

Figura 5.18 Tabla de tiempos de velocidad cero
Configuración 2: Velocidad acordada 1 (f
ref
/f
salida
acordada 1)
Se cierra cuando la velocidad de salida real (CLV, CLV/PM) está dentro del ancho de velocidad acordada (L4-02) de la
referencia de velocidad actual sin importar la dirección.
Nota: La detección funciona en ambas direcciones, hacia delante y en reversa.
Figura 5.19
Figura 5.19 Diagrama de tiempo de la velocidad acordada 1
Consulte para
obtener información detallada.
Configuración 3: Velocidad acordada configurada por el usuario 1 (f
ref
/f
configurada
acordada 1)
Se cierra cuando la velocidad de salida real o la velocidad del motor (CLV, CLV/PM) y la referencia de velocidad están
dentro del ancho de velocidad acordada (L4-02) del nivel acordado de velocidad programada (L4-01).
Nota: La detección funciona hacia delante y en reversa. El valor de L4-01 se utiliza como el nivel de detección para ambas direcciones.
Figura 5.20
Figura 5.20 Diagrama de tiempo de la velocidad acordada configurada por el usuario 1
Estado
Descripción
Abierto
La velocidad de salida o la velocidad del motor no coinciden con la referencia de velocidad mientras el variador está funcionando.
Cerrado
La velocidad de salida o la velocidad del motor están dentro del rango de referencia de velocidad ±L4-02.
Estado
Descripción
Abierto
La velocidad de salida o la velocidad del motor y la referencia de velocidad no están dentro del rango L4-01 ±L4-02.
Cerrado
La velocidad de salida o la velocidad del motor y la referencia de velocidad están dentro del rango L4-01 ±L4-02.
OFF (apagado)
Velocidad de Salida
o
velocidad de motor
Velocidad cero
ON (encendido)
E1-09 (Frecuencia de Salida Máx.) o
S1-01 (Nivel de Velocidad Cero)
common
TMonly
L4-02
L4-02
Referencia de velocidad
Velocidad acordada 1
ON (encendido)
OFF
(apagado)
Velocidad de salida o
velocidad del motor
L4-01
+/- L4-02
L4-01
+/- L4-02
Velocidad acordada
configurada por
el usuario 1
OFF
(apagado)
ON
(encendido)
Referencia
de velocidad
OFF (apagado)
ON
(encendido)
Referencia
de velocidad
Velocidad
de Salida
Velocidad de salida
o velocidad del motor
