5.8 L: Funciones de protección
228 YASKAWA SISP YAIL1E 01A YASKAWA Variador CA L1000E Manual técnico
■ L1-02: Tiempo de protección de sobrecarga del motor
Esta posición rara vez requiere ajuste. Establece el tiempo que tarda el variador para detectar sobrecalentamiento del
motor debido a sobrecarga. Si se borra el tiempo de protección de la tolerancia de sobrecarga del motor cuando se impone
una sobrecarga del 150% después de la operación continua al 100% , establezca ese tiempo como el valor.
Predeterminado para operar con una tolerancia de 150% de operación de sobrecarga durante un minuto en un arranque en
caliente; después de la operación continua al 100%.
La Figura 5.33 muestra un ejemplo del tiempo de operación de protección electrotérmica usando un motor de propósito
general funcionando en el valor de E1-06, velocidad base del motor, con L1-02 situado a un minuto.
La protección de sobrecarga del motor opera en la zona entre un arranque en frío y un arranque en caliente.
• Arranque en frío: características del tiempo de operación de protección del motor en respuesta a una situación de
sobrecarga que repentinamente se alcanzó cuando se arranca un motor inmóvil.
• Arranque en caliente: Características del tiempo de operación de protección del motor en respuesta a una situación de
sobrecarga que ocurrió mientras el motor estaba operando continuamente en o por debajo de su corriente nominal.

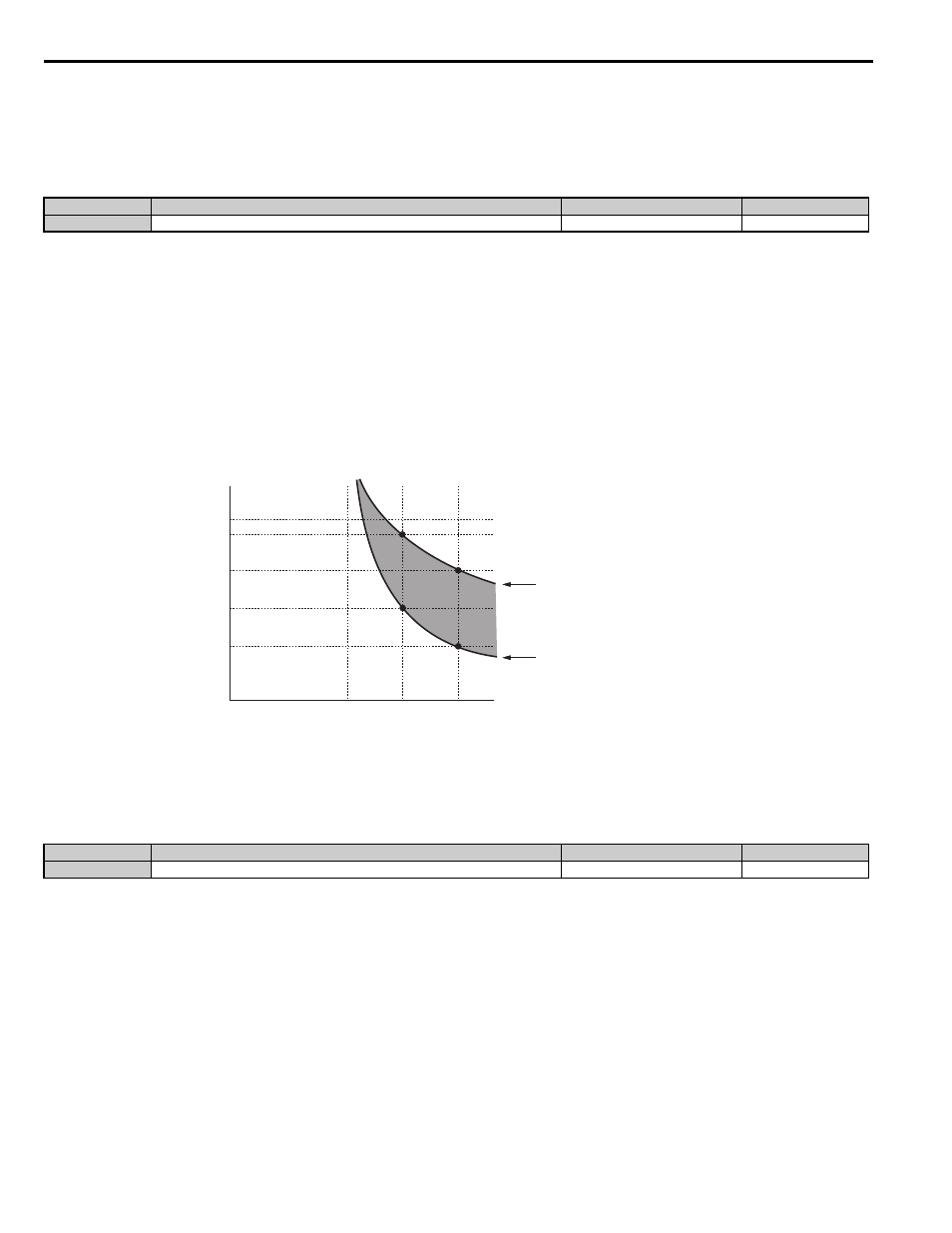

Figura 5.33
Figura 5.33 Tiempo de operación de protección para motores de propósito general en la frecuencia nominal de salida.
■ L1-13: Selección de operación electrotérmica continua
Determina si se retiene el valor actual de la protección electrotérmica del motor (L1-01) cuando se interrumpe el
suministro eléctrico.
Configuración 0: Desactivada
Configuración 1: Activada
■ Protección del motor mediante un coeficiente positivo de temperatura (termistor PTC)
Un termistor PTC del motor puede ser conectado a una entrada analógica del variador. Esta entrada es utilizada por el
variador para protección contra el sobrecalentamiento del motor.
Cuando la señal de entrada del termistor PTC alcanza el nivel de alarma de sobrecalentamiento del motor, se dispara una
alarma oH3 y el variador sigue funcionando según el ajuste de L1-03. Cuando la señal de entrada termistor PTC alcanza
el nivel de falla de sobrecalentamiento, se dispara una falla oH4, se emite una señal de falla y el variador detiene el motor
mediante la configuración del método de parada en L1-04.
N.º Nombre del parámetro Rango de configuración Predeterminado
L1-02 Tiempo de protección contra sobrecarga del motor 0.1 a 5.0 min 1.0 min
N.º Nombre del parámetro Rango de configuración Predeterminado
L1-13 Selección de operación electrotérmica continua 0 o 1 1
common_TMo
10
7
3
1
0.4
0.1
0 100 150 200
Tiempo de funcionamiento (minutos)
Arranque en frío
(Características cuando se produce
una sobrecarga en el paro total)
Arranque en caliente
(Características cuando se produce
una sobrecarga durante la operación
continua en 100%)
Corriente del motor (%)
E2-01 = 100% de la corriente del motor
