3.6 Operador del monitor LED y cubierta delantera
64 YASKAWA SISP YAIL1E 01A YASKAWA Variador CA L1000E Manual técnico
Modelos 2A0106 a 2A0432 y 4A0056 a 4A0260
1. Extraiga la cubierta terminal y el monitor LED.
2. Afloje el tornillo de instalación ubicado en la cubierta frontal.
3. Use un destornillador de punta plana para aflojar los ganchos a ambos lados de la cubierta que la sostienen en
su lugar.

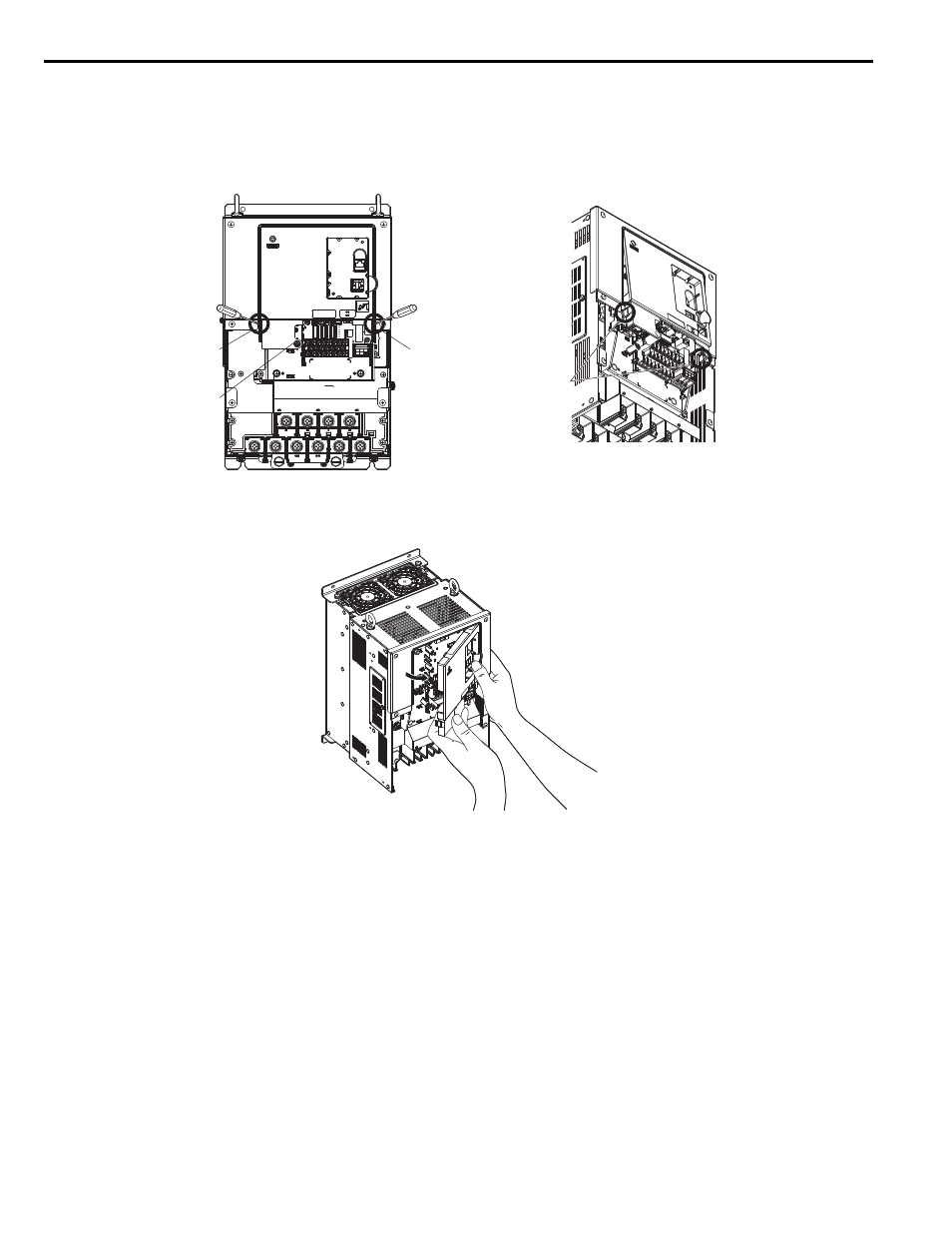

Figura 3.12
Figura 3.13 Extraiga la cubierta frontal (Modelos 2A0106 a 2A0432 y 4A0056 a 4A0260)
4. Desenganche el lateral izquierdo de la cubierta frontal, luego balancee el lateral izquierdo en su dirección tal
como se indica en la
Figura 3.14 hasta sacar la cubierta.
Figura 3.13
Figura 3.14 Extraiga la cubierta frontal (Modelos 2A0106 a 2A0432 y 4A0056 a 4A0260)
Gancho Gancho
Tornillo de
instalación
de la cubierta
frontal
Libere los ganchos
en ambos lados
de la cubierta
