◆ Pantallas de alarma y error JVOP-180/182
■ Fallas
La Tabla 6.3 proporciona una descripción general sobre posibles códigos de falla. Condiciones como sobretensiones
pueden activar fallas y alarmas. Es importante distinguir entre fallas y alarmas para determinar las acciones correctivas
adecuadas.
Cuando el variador detecta una falla, se enciende el LED del indicador ALM, aparece el código de falla en el operador
digital y se acciona el contacto de falla MA-MB-MC. Una alarma está presente si el LED ALM parpadea y el código de
falla del operador digital destella. Consulte
Fallas y alarmas menores en la página 295 para una lista de códigos de
alarma.

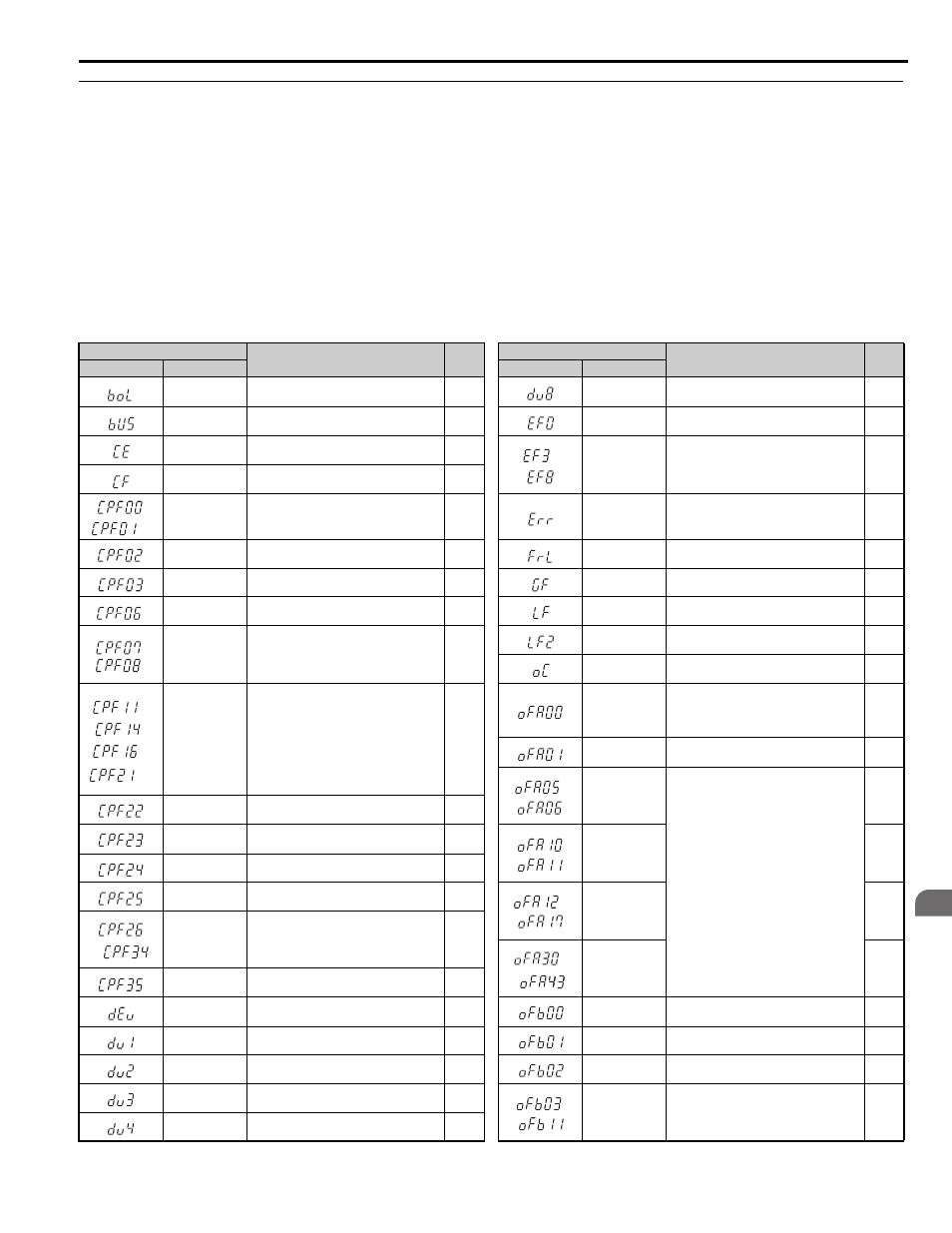

Tabla 6.3 Pantallas de fallas (1)
Pantalla de operador digital
Nombre Página
Pantalla de operador digital
Nombre Página
Operador LED Operador LCD Operador LED Operador LCD
boL Sobrecarga del transistor de frenado 298 dv8
Error de estimación de posición del rotor de
imán permanente
302
bUS Error de opción de comunicación 298 EF0 Falla externa de la tarjeta opcional 302
CE
Error de comunicación de MEMOBUS/
Modbus
298
a
EF3 a EF8 Falla externa (terminal de entrada S3 a S8) 302
CF Falla de control 298
,
<1>
CPF00, CPF01 Error del circuito de control 298 Err EError de escritura EPROM 302
CPF02 Error de conversión A/D 299 FrL Falta la referencia de velocidad 302
CPF03 Error de conexión del tablero de control 299 GF Falla a tierra 303
CPF06 Error de datos EEPROM 299 LF Pérdida de fase a la salida 303
, CPF07,
CPF08
Error de conexión de la placa de terminales 299
LF2 Desequilibrio de la corriente de salida 303
oC Sobrecorriente 303
a
,
a
<1>
CPF11 a CPF14,
CPF16 a CPF21
Error del circuito de control 299
oFA00
Error de conexión de la tarjeta de opciones
en el conector de opciones CN5-A, Falla de
de la tarjeta de opciones en el conector de
opciones CN5-A
304
oFA01
Falla de de la tarjeta de opciones en el
conector de opciones CN5-A
304
,
oFA05, oFA06
Se produjo un error de la tarjeta opcional en
el puerto opcional CN5-A.
304
CPF22 Falla del CI híbrido 299
CPF23 Error de conexión del tablero de control 299
,
oFA10, oFA11 304
CPF24 Falla de la señal de la unidad del variador 300
CPF25 Placa de terminales no conectada 300
a
oFA12 a oFA17 304
a
CPF26 a CPF34 Error del circuito de control 300
a
oFA30 a oFA43 304
CPF35 Error de conversión A/D 300
dEv
Desviación de la velocidad (para el modo
de control con codificador)
300 oFb00
Error de conexión de la tarjeta opcional
(CN5-B)
304
dv1 Falla en el pulso Z del codificador 300 oFb01 Falla de la tarjeta opcional (CN5-B) 304
dv2 Detección de falla por ruido en el pulso Z 300 oFb02 Falla de la tarjeta opcional (CN5-B) 305
dv3 Detección de inversión 301
,
oFb03, oFb11 Error de la tarjeta opcional (CN5-B) 305
dv4 Detección de prevención de inversión 301
