8.5 Instalación de dispositivos periféricos
YASKAWA SISP YAIL1E 01A YASKAWA Variador CA L1000E Manual técnico 375
Di
spo
si
ti
vo
s per
ifé
ri
co
s
y
opc
io
nes
8
◆ Instalación de un disyuntor de circuito compacto (MCCB)
Instale un MCCB para la protección de la línea entre la alimentación y los terminales de entrada del suministro de
alimentación del circuito principal R/L1,

S/L2, y T/L3. Esto protege el circuito principal y los dispositivos cableados al circuito principal y, al mismo tiempo,
ofrece protección contra sobrecargas.
Considere lo siguiente al seleccionar e instalar un MCCB:
• La capacidad del MCCB debe ser de 1.5 a 2 veces la corriente nominal de salida del variador. Use un MCCB con unas
características de operación de manera que el MCCB no dispare más rápido que el funcionamiento de la protección de
sobrecarga del variador (apaga el variador después de 1 min de operación al 150% de la corriente nominal del variador).
• Si se conectan múltiples variadores a un MCCB, utilice una secuencia que apague la energía cuando se produce un error
en un variador, mediante un contactor magnético (MC) como se muestra en la siguiente figura.
Figura 8.16

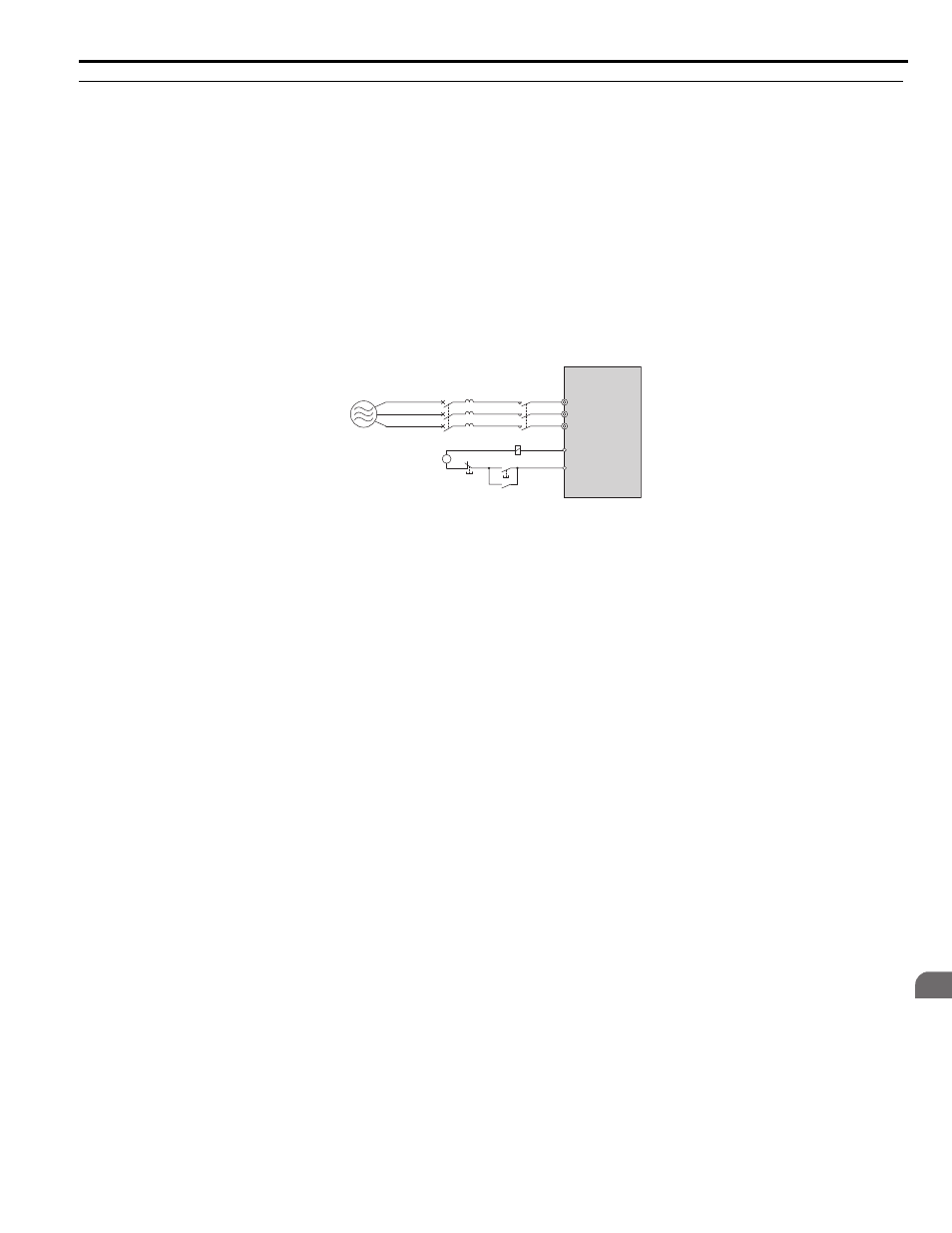

Figura 8.18 Cableado de interrupción del suministro eléctrico (ejemplo)
■ Instalación de un interruptor de circuito de falla de tierra (GFCI)
Nota: Use el equipo apropiado para el interruptor de circuito de falla de tierra (GFCI). Este variador puede causar una corriente residual
con un componente CC en el conductor de tierra protector. Cuando se utiliza un dispositivo protector o de monitoreo operado por
corriente residual para protección en caso de contacto directo o indirecto, siempre use un GFCI de tipo B según IEC 60755.
Las corrientes residuales que se producen en las instalaciones del variador pueden contener CA, CC y componentes de
alta frecuencia que pueden impedir que un GFCI normal funcione según lo deseado. Si se necesita un GFCI en la
instalación, utilice siempre un dispositivo sensible a toda corriente (tipo B según IEC 60755) para asegurar la interrupción
de falla de conexión a tierra adecuada.
Las corrientes de fuga generadas por el variador durante el funcionamiento normal pueden disparar un GFCI incluso si no
está presente una falla a tierra.
Los factores que influyen sobre la corriente de fuga, son:
• Tamaño del variador de CA
• Frecuencia de la portadora del variador de CA
• Tipo y longitud del cable del motor
• Filtro EMI/RFI
Si el GFCI se dispara falsamente considere cambiar estos ítems o use un GFCI con un mayor nivel de disparo.
Nota: Elija un GFCI diseñado específicamente para un variador de CA. El tiempo de operación debe ser al menos 0.1 s con un amperaje
de sensibilidad de al menos 200 mA por variador. La forma de onda de salida del variador puede causar un aumento en la
corriente de fuga. Esto, a su vez, puede producir el funcionamiento incorrecto del interruptor de fuga. Aumente el amperaje de
sensibilidad o reduzca la frecuencia de la portadora para corregir el problema.
A – Suministro eléctrico C – Suministro eléctrico de
control
B – Variador
R/L1
MB
MCCB A
B
MC
MC
MC
MC
S/L2
T/L3
C
