3.9 Configuración de entrada/salida del control
YASKAWA SISP YAIL1E 01A YASKAWA Variador CA L1000E Manual técnico 81
In
st
al
ac
ió
n el
éc
tr
ic
a
3
3.9 Configuración de entrada/salida del control
◆ Configuración del disipador/fuente con los terminales de entrada SN y SP
Utilice el cable puente entre los terminales SC y SP o SC y SN para seleccionar entre modo disipador, modo de fuente o
suministro eléctrico externo para las entradas digitales S1 a S8 como se muestra en la
Tabla 3.10 (valor predeterminado:
modo disipador, suministro eléctrico externo).
AVISO: Daños al equipo. No conecte en puente los terminales SP y SN. El incumplimiento de estas instrucciones dañará el variador.

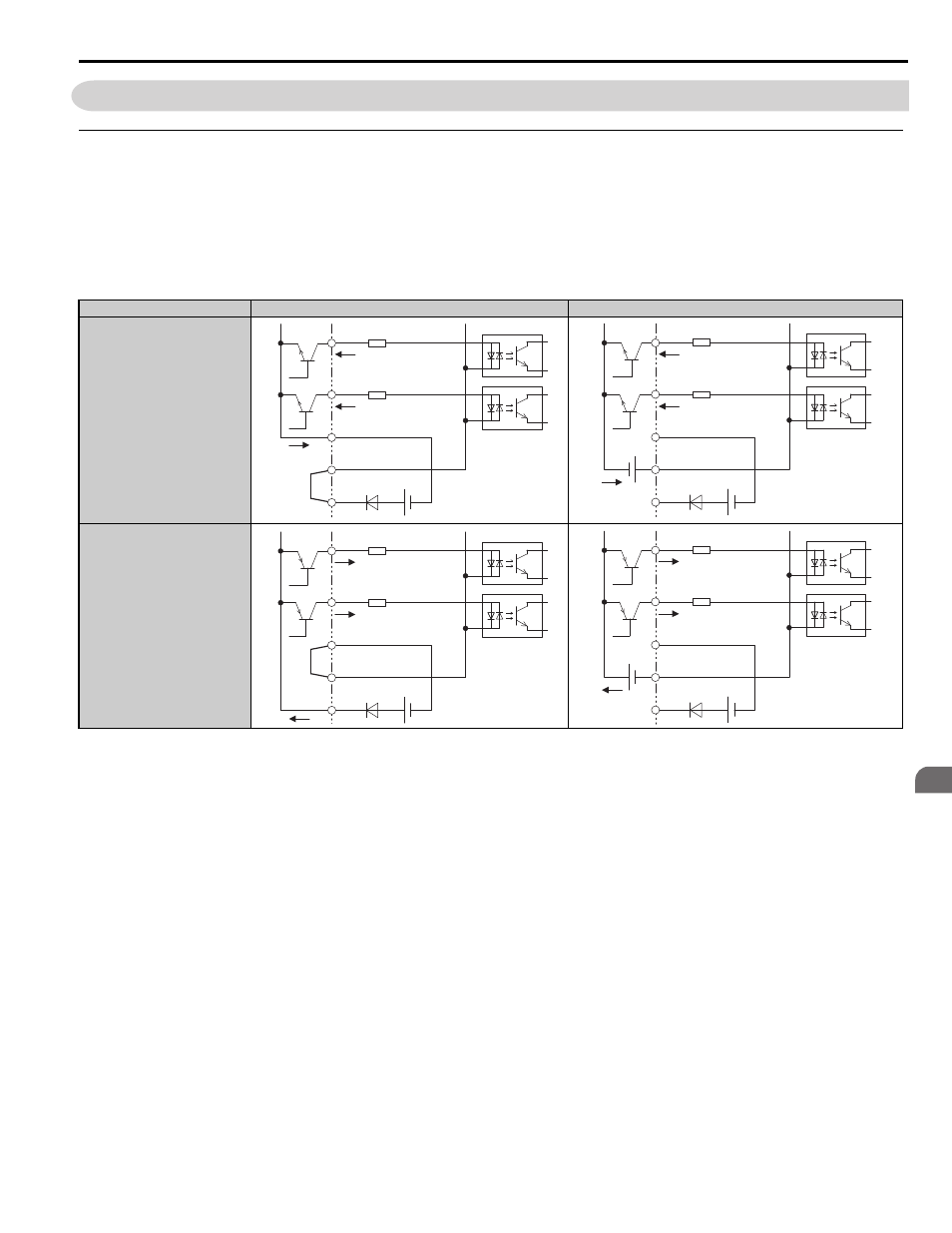

Tabla 3.10 Selección del suministro eléctrico de Fuente interna/Fuente externa para entradas digitales
Suministro eléctrico interno del variador (Terminal SN y SP) Suministro eléctrico externo 24 Vcc
Modo fuente interna (NPN)
Modo fuente externa (PNP)
SC
S8
S7
SP
SN
24 Vcc
SC
S8
S7
SP
SN
24 Vcc
Externa
24 Vcc
SC
S8
S7
SP
SN
24 Vcc
SC
S8
S7
SP
SN
24 Vcc
Externa
24 Vcc
