1.4 Nombres de los componentes
YASKAWA SISP YAIL1E 01A YASKAWA Variador CA L1000E Manual técnico 31
R
ece
pc
ió
n
1
1.4 Nombres de los componentes
Esta sección proporciona una descripción general de los componentes del variador que se describen en este manual.
Nota: 1. Consulte Uso del monitor LED/operador digital en la página 91 para obtener una descripción del teclado del operador.
2. El variador puede que no tenga ventiladores de refrigeración o sólo un ventilador dependiendo del modelo.
Figura 1.2
Figura 1.3 Figura 1.4
◆ Caja IP00 con cubierta de protección superior
■ Trifásico AC200 V 2A0018D a 2A0094D 
Trifásico AC400 V 4A0009D a 4A0049D
Figura 1.5

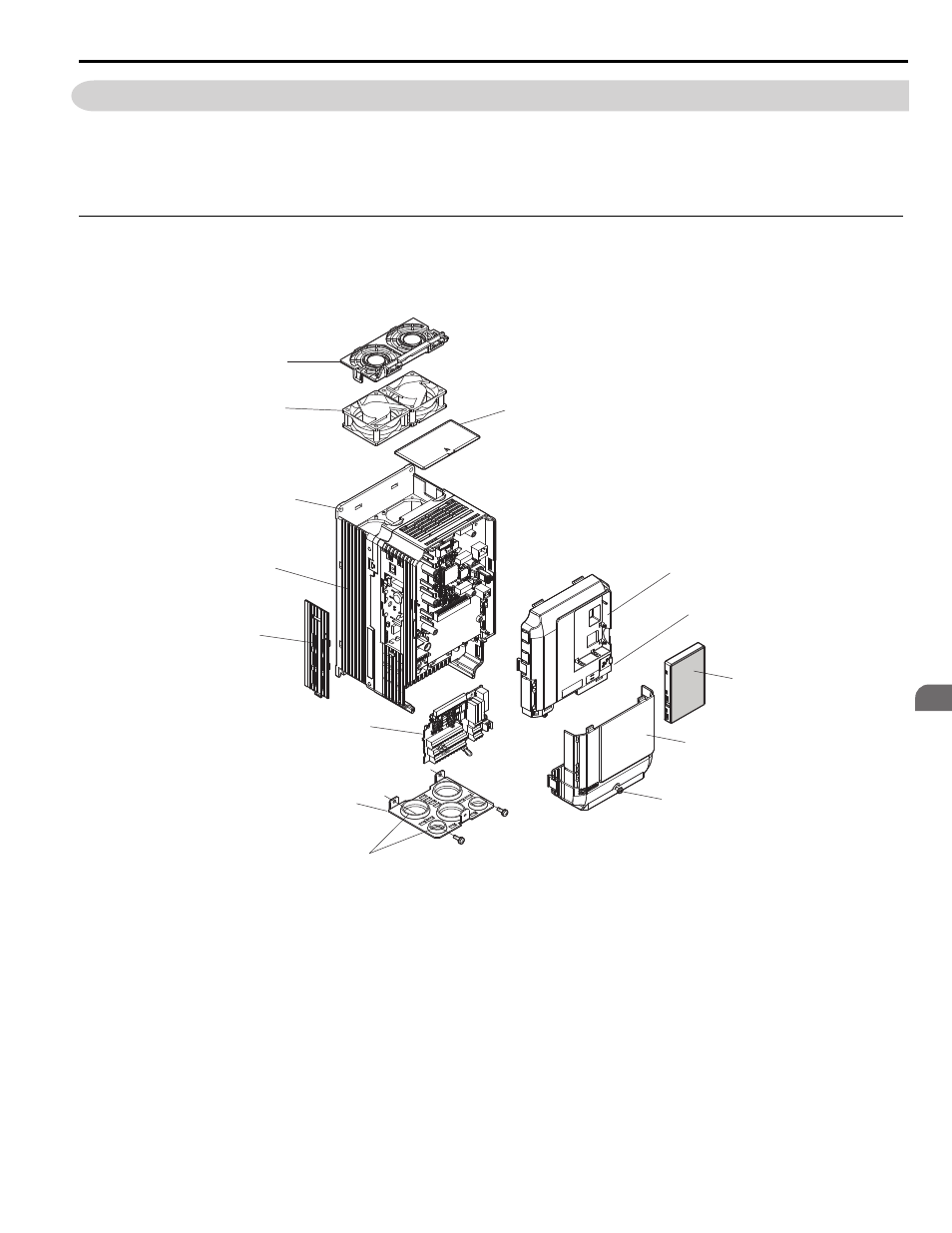

Figura 1.2 Vista despiezada del variador con cerramiento IP00
Cubierta protectora superior (2A0031D)
A – Protector para dedos
<1>
<1> Los modelos de variador 2A0018D, 2A0022D, 4A0009D y 4A0012D tienen un solo ventilador de
refrigeración.
H – Casquillo de caucho
B – Ventilador de refrigeración
<1>
I – Cubierta protectora superior
C – Orificio de montaje J – Cubierta delantera
D – Disipador de calor K – Puerto USB (tipo B)
E – Cubierta del conector de suministro
eléctrico de 24 VCC opcional
L – Operador digital
F – Placa de terminales M – Cubierta de terminales
G – Cubierta inferior N – Tornillo de la cubierta del terminal
N
A
B
C
I
D
E
F
J
L
M
K
H
G
