7.4 Ventiladores de enfriamiento del variador y ventiladores de circulación

342

YASKAWA SISP YAIL1E 01A YASKAWA Variador CA L1000E Manual técnico

Extracción del ventilador de refrigeración

1.

Mientras presiona los ganchos de los laterales derecho e izquierdo del protector para dedos del ventilador, libere
la parte delantera del protector para dedos al levantar primero el extremo trasero.

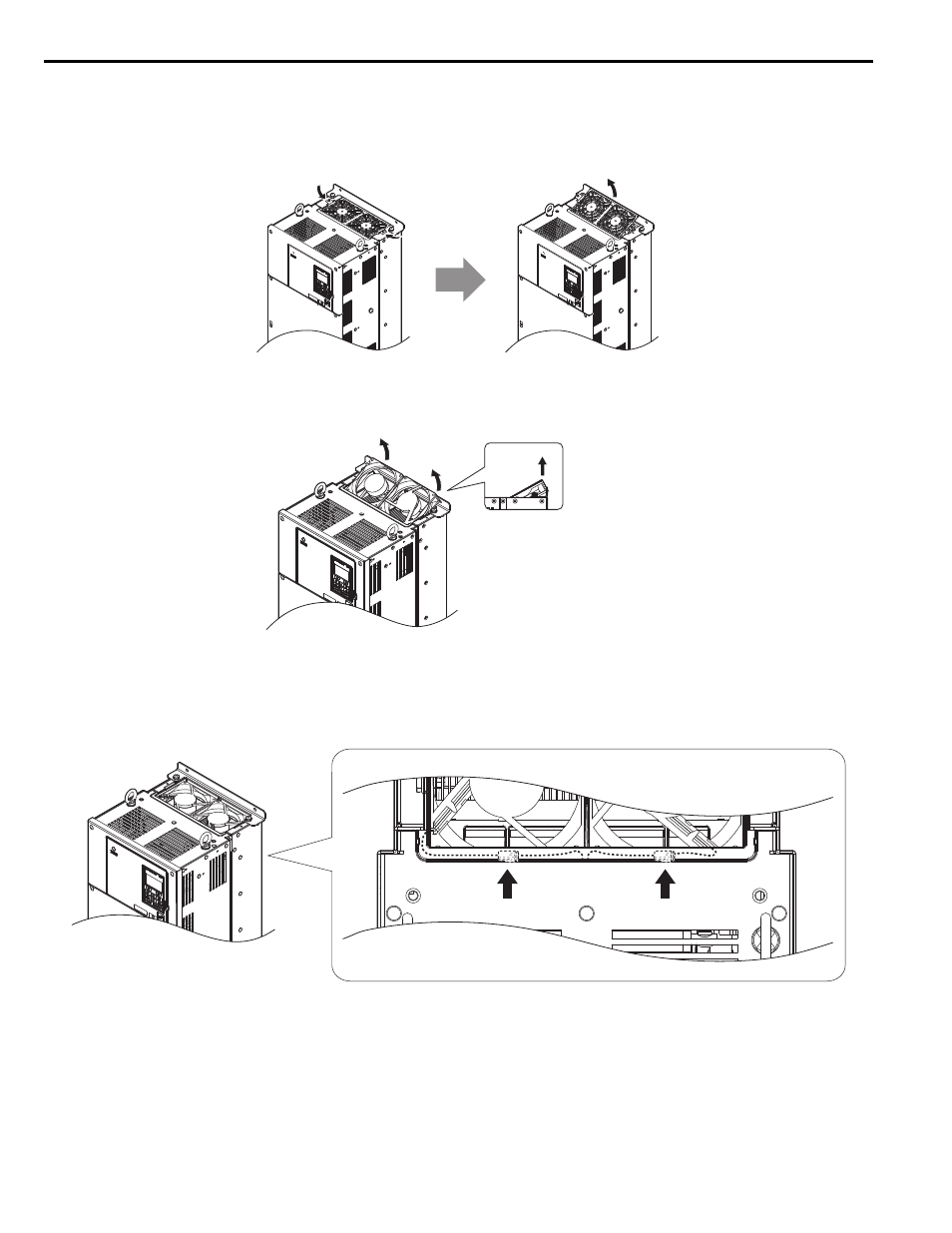

Figura 7.7

Figura 7.7 Extracción de la cubierta del ventilador de refrigeración: 2A0106, 2A0144, 4A0056 y 4A0075

2.

Levante primero el extremo trasero del protector para dedos del ventilador. Desconecte el conector del relé y
libere el protector para dedos del ventilador del variador.

Figura 7.8

Figura 7.8 Extracción del ventilador de refrigeración: 2A0106, 2A0144, 4A0056 y 4A0075

Instalación del ventilador de refrigeración

1.

Conecte correctamente las líneas del suministro de energía del ventilador.

2.

Vuelva a colocar los conectores del suministro eléctrico y el cable en el alojamiento del variador.

Figura 7.9

Figura 7.9 Conectores del suministro de energía del ventilador de refrigeración: 2A0106, 2A0144, 4A0056 a 4A0075

A – Parte trasera

B – Parte delantera

YEA_

TMonly

Levante el protector para dedos
del ventilador y retírelo del
variador guiándose con el
extremo trasero.

YEA_TMonl

A

B

YEA_TMonl
