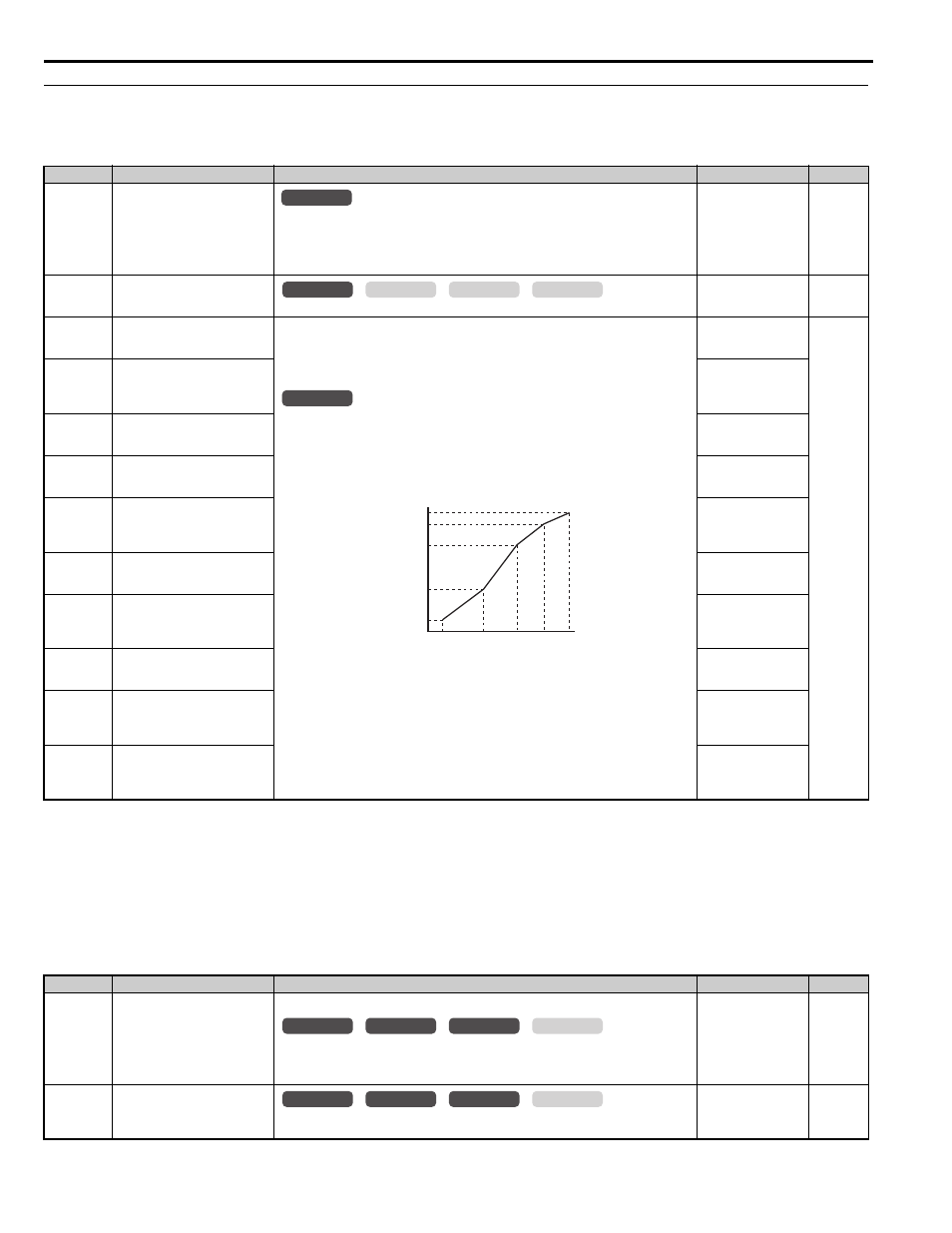

B.3 Tabla de parámetros

404

YASKAWA SISP YAIL1E 01A YASKAWA Variador CA L1000E Manual técnico

E: Parámetros del motor

E1: Patrón V/f

E2: Parámetros del motor

N.º(Dir.)

Nombre

Descripción

Configuración

Página

E1-01

(300H)

<2> La configuración predeterminada depende del modo de control (A1-02) y el modelo de variador (o2-04).

<5> La configuración predeterminada es determinada por el modo de control (A1-02).

<9> Los valores que se muestran aquí son para variadores clase 200 V. El predeterminado es 400 V cuando se utiliza un variador clase 400 V.

<11> El parámetro es ignorado cuando E1-11 y E1-12 están configurados en 0.0.

<13> Cuando E1-13 (Tensión base) se configura a 0.0, la tensión de salida se controla con E1-05 (Tensión máxima) = E1-13. Cuando se realiza el

autoajuste , E1-05 y E1-13 se configuran automáticamente al mismo valor.

<23> Rango de ajuste depende del tipo de motor se utiliza. CLV permite un rango de configuración de 10.0 a 120.0 Hz, mientras que CLV/PM

permite un rango de configuración de 4.0 a 120.0 Hz.

Configuración de la tensión de
entrada

Este parámetro se debe configurar a la tensión del suministro eléctrico.
¡ADVERTENCIA! Riesgo de descarga eléctrica. La tensión de entrada del variador (no la
tensión del motor) se debe configurar en E1-01 para que las funciones de protección del
variador funcionen correctamente. El incumplimiento de esta advertencia puede resultar en
daños al equipo, en la muerte o en lesiones personales.

Predeterminado: 230
V

<9>

Mín: 155 V
Máx: 255 V

<9>

186

E1-03

(302H)

Selección de patrón V/f

F: Personalizar V/f, las configuraciones E1-04 hasta E1-13 definen el patrón V/f

Predeterminado: F

Mín: –
Máx: F

186

E1-04

(303H)

Frecuencia de salida máxima

Para configurar las características lineales de V/f, configure los mismos valores para E1-07 y
E1-09. En este caso, la configuración para E1-08 se omitirá. Asegúrese que las cinco
frecuencias se configuran según estas reglas:
E1-09

 E1-07  E1-06 E1-04

Observe que si E1-11 = 0, entonces tanto E1-11 como E1-12 están desactivados y las
condiciones mencionadas no se aplican.

Nota: Es posible que algunos parámetros no estén disponibles dependiendo del modo de
control.

• E1-07, E1-08 y E-10 solo están disponibles en los modos de control V/f y vector de lazo

abierto.

• E1-11, E1-12 y E-13 solo están disponibles en los modos de control V/f y vector de lazo

abierto.

Predeterminado:

<5>

Mín:

<23>

Máx: 200.0 Hz

186

E1-05

(304H)

Tensión máxima

Predeterminado: 230.0
V

<9>

Mín: 0.0 V
Máx: 255.0 V

<9>

E1-06

(305H)

Frecuencia base

Predeterminado:

<5>

Mín: 0.0 Hz
Máx: 200.0 Hz

E1-07

(306H)

Frecuencia de salida media

Predeterminado: 3.0 Hz
Mín: 0.0 Hz
Máx: 200.0 Hz

E1-08

(307H)

Tensión de la frecuencia de salida
media

Predeterminado:

<2> <9>

Mín: 0.0 V
Máx: 255.0 V

<9>

E1-09

(308H)

Frecuencia de salida mínima

Predeterminado:

<5>

Mín: 0.0 Hz
Máx: 200.0 Hz

E1-10

(309H)

Tensión de la frecuencia de salida
mínima

Predeterminado:

<2> <9>

Mín: 0.0 V
Máx: 255.0 V

<9>

E1-11

(30AH)

<11>

Frecuencia de salida media 2

Predeterminado: 0.0 Hz

Mín: 0.0 Hz
Máx: 120.0 Hz

E1-12

(30BH)

<11>

Tensión de la frecuencia de salida
media 2

Predeterminado: 0.0
V

<9>

Mín: 0.0 V
Máx: 255.0 V

<9>

E1-13

(30CH)

<13>

Tensión base

Predeterminado: 0.0
V

<9>

Mín: 0.0 V
Máx: 255.0 V

<9>

N.º(Dir.)

Nombre

Descripción

Configuración

Página

E2-01

(30EH)

Corriente nominal del motor

Configura la corriente de carga máxima de la placa de identificación del motor en amperios. Se
configura automáticamente durante el auto-ajuste.

Predeterminado:

<4>

Mín: 10% de la
corriente nominal del
variador
Máx: 200% de la
corriente nominal del
variador

<10>

187

E2-02

(30FH)

Deslizamiento nominal del motor

Configura el deslizamiento nominal del motor. Se configura automáticamente durante el
auto-ajuste.

Predeterminado:

<4>

Mín: 0.00 Hz
Máx: 20.00 Hz

188

All Modes

Commo

n_

Commo

n_

CLV

CLV/PM

V/f

OLV

All Modes

Commo

n_

E1-05
E1-12

E1-13

E1-08

E1-10

E1-09

E1-07 E1-06 E1-11 E1-04

Tensión de salida (V)

Frecuencia (Hz)

Commo

n_

CLV

CLV/PM

V/f

OLV

Commo

n_

CLV

CLV/PM

V/f

OLV
