5.7 H: Funciones de terminales
214 YASKAWA SISP YAIL1E 01A YASKAWA Variador CA L1000E Manual técnico
Configuración E: Falla
La salida se cierra cuando el variador tiene una falla (a excepción de las fallas CPF00 y CPF01).
Configuración F: No se utiliza (modo a través)
Seleccione esta configuración cuando utilice el terminal en el modo directo. Cuando está configurada en F, una salida no
acciona ninguna función en el variador. Sin embargo, la configuración F aún permite que el estado de la salida se pueda
leer desde un PLC mediante una opción de comunicación o las comunicaciones MEMOBUS/Modbus.
Configuración 10: Falla menor
La salida se cierra cuando se presenta una condición de falla menor.
Configuración 11: Comando de restablecimiento de falla activo
Salida se cierra cada vez que hay un intento de restablecer una situación de falla de los terminales del circuito del control,
mediante comunicación serial, o usando una tarjeta de comunicaciones opcional.
Configuración 12: Salida del temporizador
Este ajuste configura un terminal de salida digital como salida para la función de temporizador. Consulte b4:
Temporizadores de retardo en la página 167 para conocer los detalles.
Configuración 13: Velocidad acordada 2 (f
ref
/f
salida
acordada 2)
Se cierra cuando la velocidad de salida real o la velocidad del motor (CLV, CLV/PM) está dentro del ancho de velocidad
acordada (L4-04) de la referencia de velocidad actual sin importar la dirección.
Nota: La detección funciona hacia delante y en reversa.

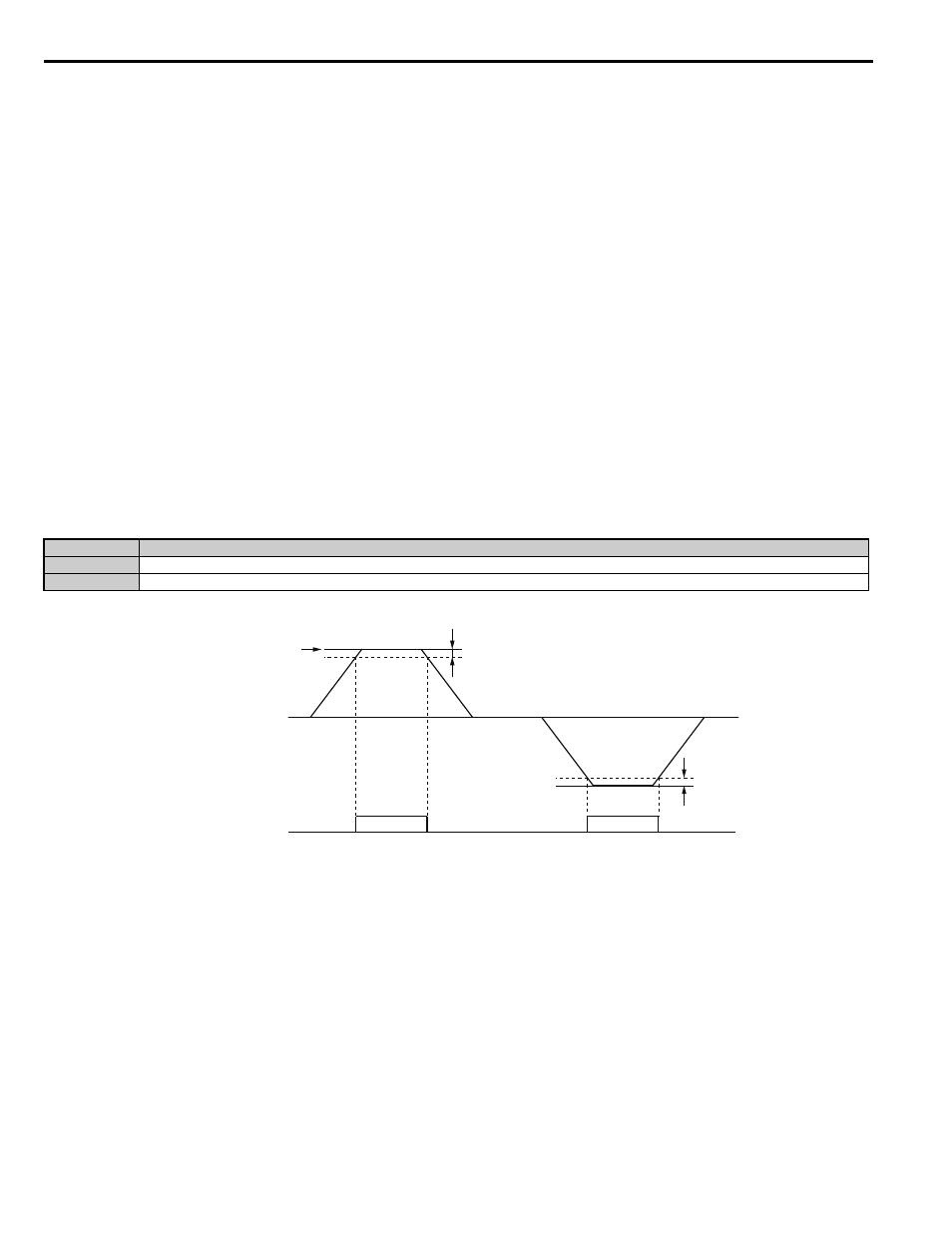

Figura 5.23
Figura 5.23 Diagrama de tiempo de la velocidad acordada 2
Consulte L4-03, L4-04: Nivel de detección de velocidad acordada y ancho de detección (+/-). en la página 233 Consulte
para obtener información detallada.
Estado Descripción
Abierto La velocidad de salida o la velocidad del motor no coinciden con la referencia de velocidad mientras el variador está funcionando.
Cerrado La velocidad de salida o la velocidad del motor están dentro del rango de referencia de velocidad ±L4-04.
L4-04
L4-04
Referencia de velocidad
Velocidad acordada 2
ON (encendido)
OFF
(apagado)
Velocidad de salida o
velocidad del motor
