D.3 Función de entrada de desactivación segura
492 YASKAWA SISP YAIL1E 01A YASKAWA Variador CA L1000E Manual técnico
◆ Uso de la función de desactivación segura
■ Circuito de desactivación segura
El circuito de desactivación segura consiste de dos canales independientes de entrada que pueden bloquear los transistores
de salida (terminales H1 y H2). La entrada puede usar el suministro eléctrico interno del variador o un suministro
eléctrico externo. Utilice el puente S3 en la regleta de terminales para seleccionar entre modo dispersión o fuente con
cualquier suministro eléctrico interno o externo.
Una salida del optoacoplador está disponible para monitorear el estado de los terminales de desactivación segura.
Consulte Terminales de salida en la página 76 para especificaciones de señal cuando se usa esta salida.
Además una función de monitor de desactivación segura puede asignarse a una de las salidas digitales (H2- = 58).

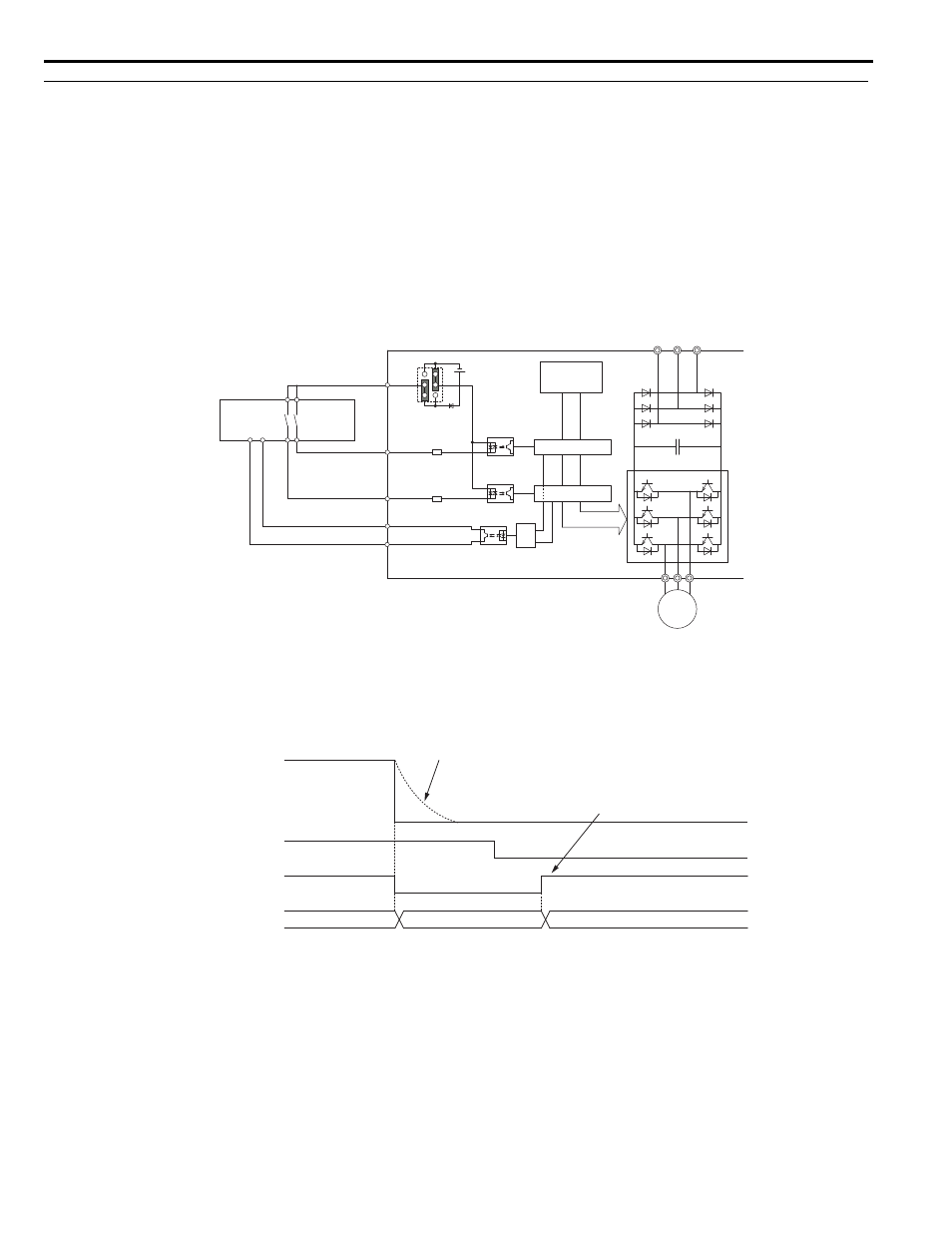

Figura D.3
Figura D.3 Ejemplo de cableado de la función de desactivación segura (modo de fuente).
■ Activar y desactivar la salida del variador (“torque apagado”)
La Figura D.4 ilustra un ejemplo de operación de entrada de desactivación segura.
Figura D.4
Figura D.4 Operación de desactivación segura
Ingresar al estado de “Desactivación de torque segura”
Siempre que se abran una o ambas entradas de desactivación segura, el torque del motor se desactiva al cerrar la salida del
variador. Si el motor estaba funcionando antes de que se abrieran las entradas de desactivación segura, realizará un paro
por inercia, sin importar el método de parada establecido en el parámetro b1-03.
P N
M
H1
H2
HC
>=1
DM+
DM-
Salidas de
seguridad
Módulo de energía
Bloqueo de puerta 2
Bloqueo de puerta 1
Circuito
de control
Suministro eléctrico principal
Variador
Configuración
del puente S3:
FUENTE
Realimentación
Relé de seguridad o
PLC con funcionalidad
de seguridad 24 Vcc
Entrada H1, H2
Salida del Variador
ON (encendido)
(desactivación
segura apagada)
Funcionamiento normal
OFF (apagado)
(desactivación
segura activada)
Desconexión segura de torque
Comando Arriba/Abajo Marcha Parada
Bloqueo de base (¡No es seguro!)
Frecuencia de Salida
El motor se detiene
por inercia.
El variador está listo
para funcionar.
