3.8 Cableado del circuito de control
YASKAWA SISP YAIL1E 01A YASKAWA Variador CA L1000E Manual técnico 77
In
st
al
ac
ió
n el
éc
tr
ic
a
3
■ Terminales de comunicación serial
Tabla 3.7 Terminales del circuito de control: Comunicaciones seriales
◆ Configuración del terminal
Los terminales del circuito de control están dispuestos tal como se muestra en la Figura 3.19 .
Figura 3.18

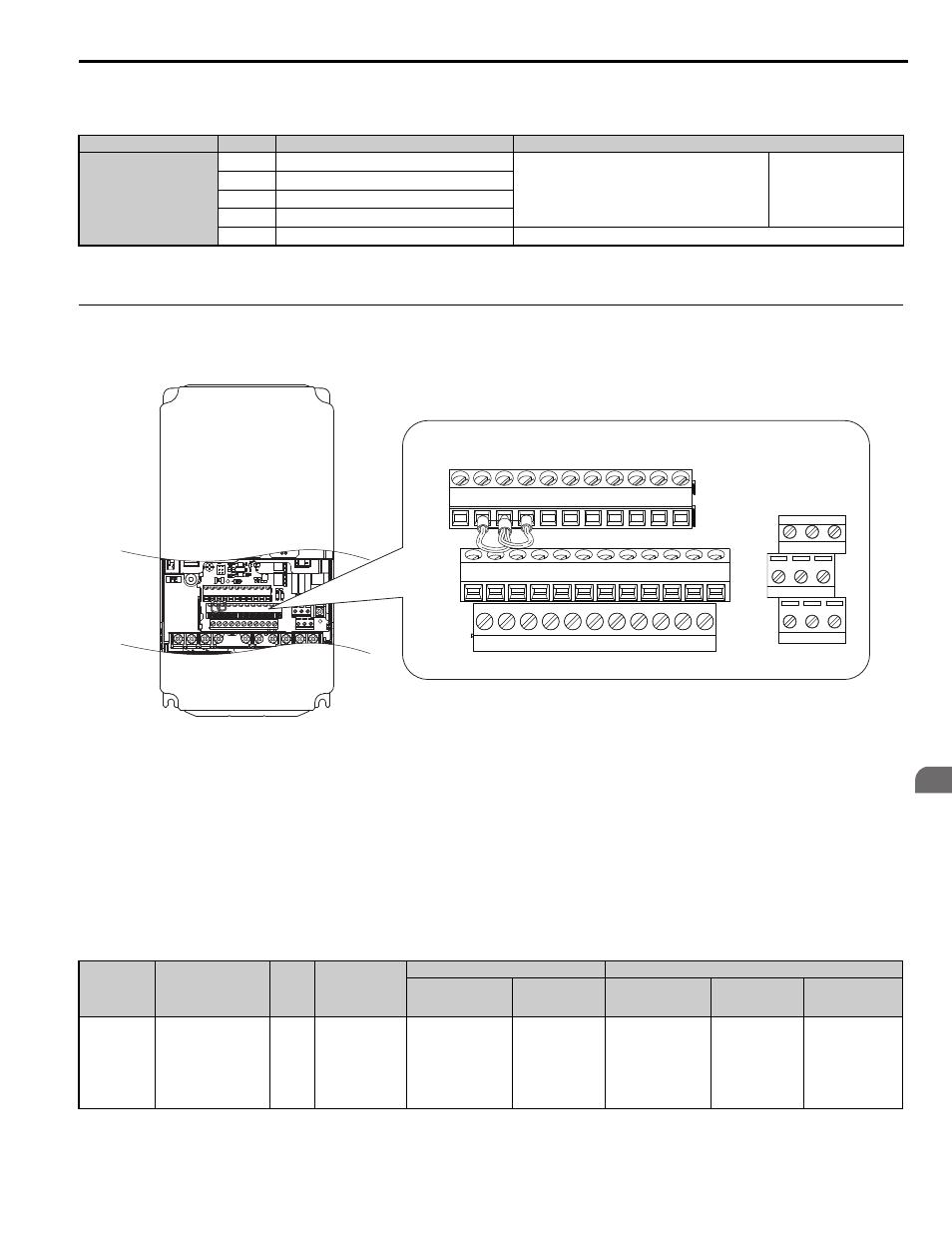

Figura 3.19 Disposición de los terminales del circuito de control
■ Tamaño del cable y especificaciones del torque
¡ADVERTENCIA! Riesgo de incendio. Ajuste todos los tornillos de los terminales según el torque de ajuste especificado. Las
conexiones eléctricas sueltas pueden provocar la muerte y lesiones graves a causa de un incendio provocado por el
sobrecalentamiento de las conexiones eléctricas. Los tornillos del terminal apretados incorrectamente también pueden causar la
operación errónea del equipo.
Seleccione los calibres y el tipo de cable de la Tabla 3.8 . Para un cableado más simple y confiable, use casquillos a
presión en los extremos del cable. Consulte la Tabla 3.9 para obtener información sobre los tipos y tamaños de terminales
de casquillo.
Tabla 3.8 Calibre de hilos y especificaciones de torque
Tipo
<1> Active el resistor de terminación en el último variador en una red MEMOBUS mediante el ajuste del interruptor DIP S2 a la posición ON. Para
obtener más información sobre el resistor de terminación, Consulte Configuración de entrada/salida del control en la página 81 .
N.º Nombre de la señal Función (nivel de la señal)
MEMOBUS/Modbus
Comunicación
<1>
R+ Entrada de comunicaciones (+)
Comunicación MEMOBUS/Modbus: Use un cable RS-
485 o RS-422 para conectar el variador.
RS-485/422
Protocolo de comunicación
MEMOBUS/Modbus
115.2 kbps (máx.)
R- Entrada de comunicaciones (-)
S+ Salida de comunicaciones (+)
S- Salida de comunicaciones (-)
IG Conexión a tierra con blindaje 0 V
Terminales de
conexión
Terminal Tamaño
Torque de ajuste
N•m
(lb.in.)
Terminales de cables descubiertos Terminales tipo casquillo
Tamaño de cable
aplicable
mm 2 (AWG)
Calibre mm 2
(AWG)
Tamaño de cable
aplicable
mm 2 (AWG)
Calibre mm 2
(AWG)
Tipo de cable
TB1, TB2,
TB4, TB5,

TB6
FM, AC, AM, P1, P2,
PC, SC, A1, A2, A3,
+V, -V, S1-S8, MA,
MB, MC, M1, M2, HC,
H1, H2, DM+, DM-, IG,
R+, R-, S+, S-, RP, MP,
E (G)
M2
0.22 a 0.25
(1.9 a 2.2)
Hilo estándar:
0.25 a 1.0
(24 a 17)
Hilo sólido:
0.25 a 1.5
(24 a 16)
0.75
(18)
0.25 a 0.5
(24 a 20)
0.5
(20)
Cable blindado, etc.
E(G) HC H1 H2 DM+ DM- IG R+ R- S+ S-
S1 S2 S3 S4 S5 S6 S7 S8 SN SC SP
V+ AC V- A1 A2 FM AM AC P1 C1 C2 P2
M3 M4 M6
MA MB MC
M1 M2 M5
