5.8 L: Funciones de protección

236

YASKAWA SISP YAIL1E 01A YASKAWA Variador CA L1000E Manual técnico

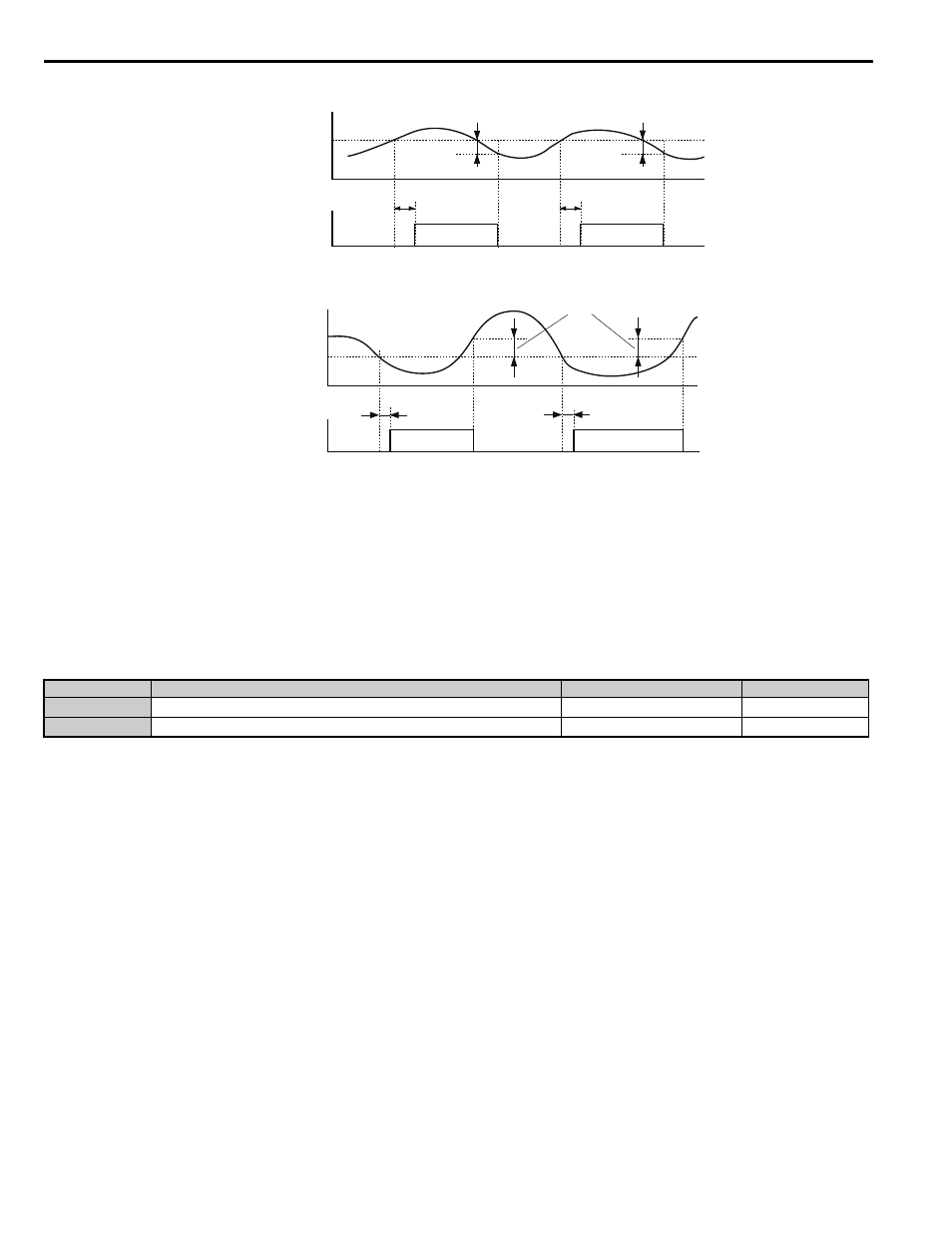

Figura 5.39

Figura 5.39 Operación de detección de sobretorsión

Figura 5.40

Figura 5.40 Operación de detección de bajo torque

Nota: 1. La función de detección de torque usa una histéresis de 10% de la corriente nominal de salida del variador y el torque nominal del

motor.

2. En V/f, el nivel está definido como un porcentaje de la corriente de salida nominal del variador. En OLV, CLV y CLV/PM, se

configura como un porcentaje de la torsión nominal del motor.

L6-01, L6-04: Selección de detección de torque 1, 2

La función de detección del torque se activa cuando la corriente o el torque exceden los niveles fijados en L6-02 y L6-05
por más tiempo del establecido en L6-03 y L6-06. L6-01 y L6-04 seleccionan las condiciones para la detección y la
operación que sigue.

Configuración 0: Desactivada
Configuración 1: oL3, oL4 a la velocidad acordada (Alarma)

Detección de torque sólo está activa cuando la velocidad de salida es igual a la referencia de velocidad, es decir, no hay
detección durante la aceleración y desaceleración. La operación continúa después de la detección y de que se activa una
alarma oL3/oL4.

Configuración 2: oL3, oL4 en marcha (Alarma)

La detección de sobretorque funciona mientras esté activo el comando Arriba/Abajo. La operación continúa después de la
detección y de que se activa una alarma oL3 o oL4.

Configuración 3: oL3, oL4 a la velocidad acordada (Falla)

Detección de torque sólo está activa cuando la velocidad de salida es igual a la referencia de velocidad, es decir, no hay
detección durante la aceleración y desaceleración. La operación se detiene y se activa una falla oL3 o oL4.

Configuración 4: oL3, oL4 en marcha (Falla)

La detección de sobretorque funciona mientras esté activo el comando Arriba/Abajo. La operación se detiene y se activa
una alarma oL3 o oL4.

N.º

Nombre del parámetro

Rango de configuración

Predeterminado

L6-01

Selección de detección de torque 1

0 a 8

0

L6-04

Selección de detección de torque 2

0 a 8

0

L6-02/05

L6-03/06

L6-03/06

Corriente/torque del motor

10 % de histéresis

Detección de Torque 1 (NO)

o

Detección de Torque 2 (NO)

ON (encendido)

10 % de histéresis

ON (encendido)

L6-02/05

L6-03/06

L6-03/06

Corriente/torque del motor

10 % de histéresis

Detección de Torque 1 (NO)

o

Detección de Torque 2 (NO)

ON (encendido)

ON (encendido)
