7.4 Ventiladores de enfriamiento del variador y ventiladores de circulación

344

YASKAWA SISP YAIL1E 01A YASKAWA Variador CA L1000E Manual técnico

Reemplazo del ventilador de refrigeración: 4A0094, 4A0114

¡ADVERTENCIA! Riesgo de descarga eléctrica. No conecte ni desconecte el cableado si el dispositivo está encendido. El

incumplimiento de estas instrucciones podría provocar lesiones personales graves. Antes de realizar tareas de mantenimiento en el

variador, desconecte todo el suministro de energía del equipo. El capacitor interno permanece cargado aun después de que se corte el

suministro de electricidad. Luego de desconectar la electricidad, espere al menos la cantidad de tiempo especificada en el variador

antes de tocar cualquiera de sus componentes.

¡PRECAUCIÓN! Peligro de quemaduras. No toque un disipador de calor caliente del variador. El incumplimiento de esta instrucción

puede ocasionar lesiones leves o moderadas. Cuando reemplace el ventilador de refrigeración, desconecte el suministro de energía

del variador. Para evitar quemaduras, espere al menos 15 minutos y asegúrese de que el disipador de calor se haya enfriado.

AVISO: Peligro del equipo. Siga las instrucciones de reemplazo del ventilador de refrigeración. El ventilador de refrigeración no puede

funcionar correctamente cuando está mal instalado y podría provocarle daños graves al variador. Siga las instrucciones en este

manual para reemplazar el ventilador de refrigeración, y asegúrese de que la etiqueta quede en la parte superior antes de insertar el

ventilador de refrigeración en el variador. Para garantizar la máxima vida útil del producto, cuando realice las tareas de mantenimiento,

reemplace ambos ventiladores de refrigeración.

Extracción del ventilador de refrigeración

1.

Mientras presiona los ganchos de los laterales derecho e izquierdo del protector para dedos del ventilador, libere
el protector para dedos al levantar primero el extremo trasero.

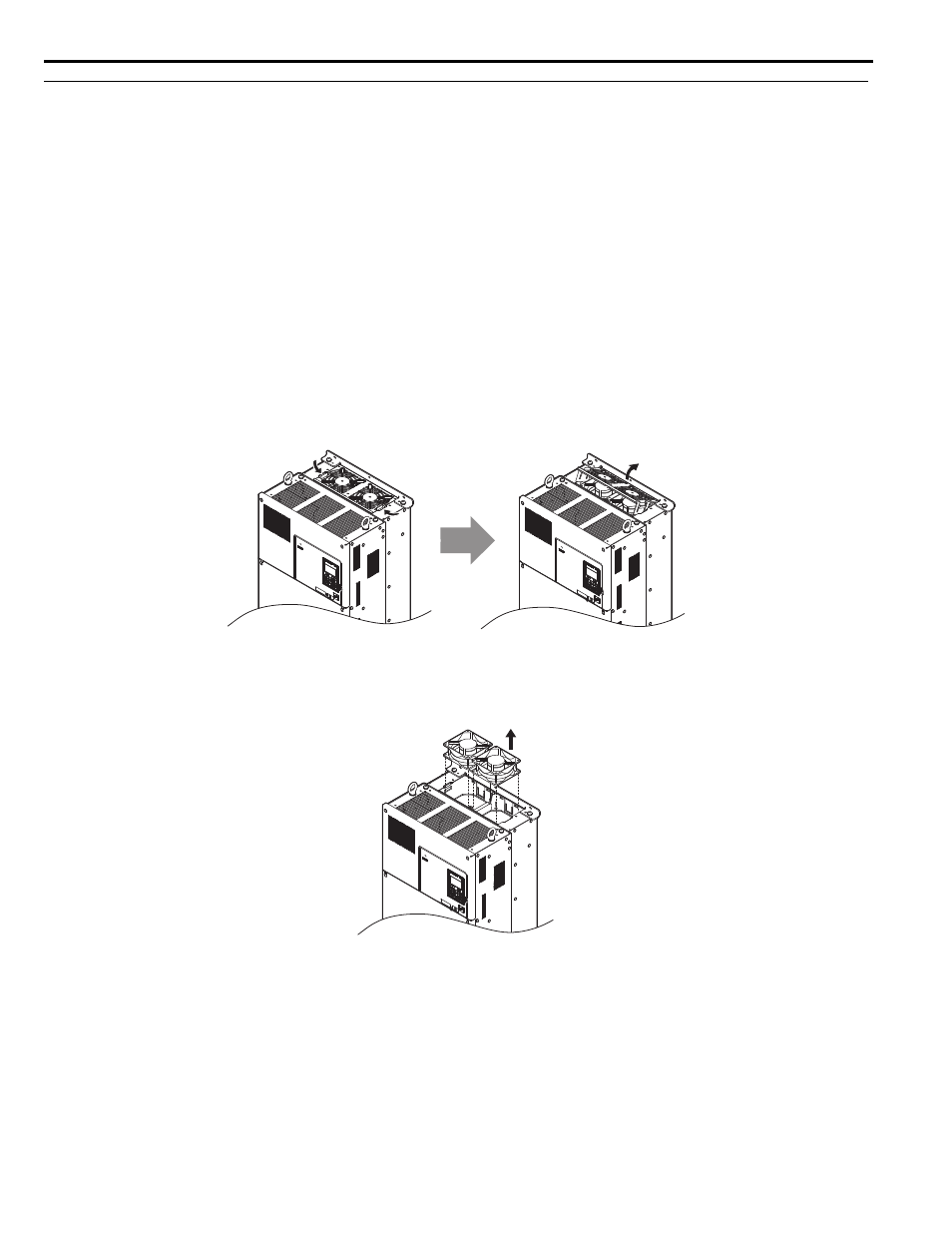

Figura 7.13

Figura 7.13 Extracción de la cubierta del ventilador de refrigeración: 4A0094, 4A0114

2.

Levante directamente del ventilador de refrigeración, como se muestra en la

Figura 7.14

. Desconecte el

conector del relé y libere el ventilador del variador.

Figura 7.14

Figura 7.14 Extracción del ventilador de refrigeración: 4A0094, 4A0114
