4.6 Procedimiento de configuración para las aplicaciones del elevador
142 YASKAWA SISP YAIL1E 01A YASKAWA Variador CA L1000E Manual técnico
■ Uso de una sola batería con mínimo 250 Vcc (500 Vcc)
Siga las instrucciones cuando use una batería para alimentar tanto el circuito principal y el controlador. La tensión de la
batería debe ser por lo menos 250 Vcc para los variadores clase 200 V o 500 Vcc para los variadores clase 400 V.
Cableado

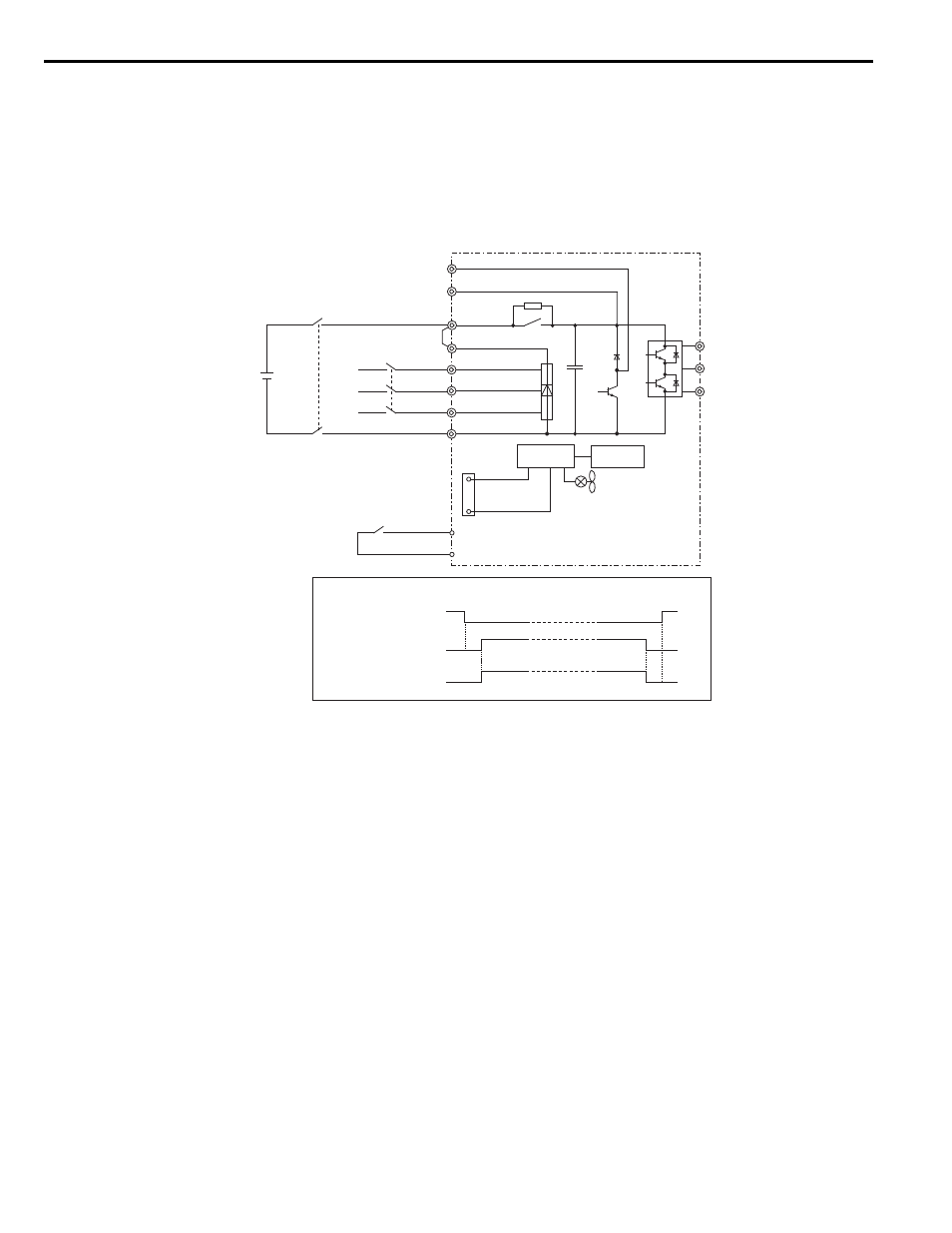

Siguiendo el diagrama de cableado que se muestra en Figura 4.28 .
Figura 4.23
Figura 4.28 Uso de una sola batería de respaldo con mínimo 250 Vcc (500 Vcc)
Secuencia de operación
Inicio de la operación de rescate
1. Abra el contactor B.
2. Configure el terminal de entrada programado para la operación de rescate (H1- = 55).
3. Cierre el contactor A.
4. Configure el comando Arriba/Abajo.
Finalización de la operación de rescate
1. Después de que el carro se ha detenido abre el contactor A.
2. Despeje el terminal de entrada configurado para la operación de rescate (H1- = 55).
3. Cierre el contactor B pare regresar a la operación con el suministro eléctrico normal.
-
L1000E
L1
L2
L3
CN19
1
4
W/T3
V/T2
U/T1
R/L1
S/L2
T/L3
B1
B2
SC
Suministro eléctrico
para el bus CC
H1- ڧڧ = 55
(Operación de rescate)
Batería
para bus CC
250 a 340 Vcc
500 a 680 Vcc
Contactor magnético A
Contactor magnético B
Circuito
de control
Suministro
eléctrico
Secuencia del Contactor Magnético
H1- ڧڧ = 55
(Operación de rescate)
Contactor magnético B
Contactor magnético A
S 3 a S 8
