4.6 Procedimiento de configuración para las aplicaciones del elevador
YASKAWA SISP YAIL1E 01A YASKAWA Variador CA L1000E Manual técnico 145
P
rog
ra
mac
ió
n
y pue
st
a
en
ma
rc
h
a
4
Modelos 2A0106 a 2A0432 y 4A0056 a 4A0260
1. Utilice un destornillador Phillips (M4) para aflojar el tornillo que sostiene la cubierta del conector CN19 en su
lugar.

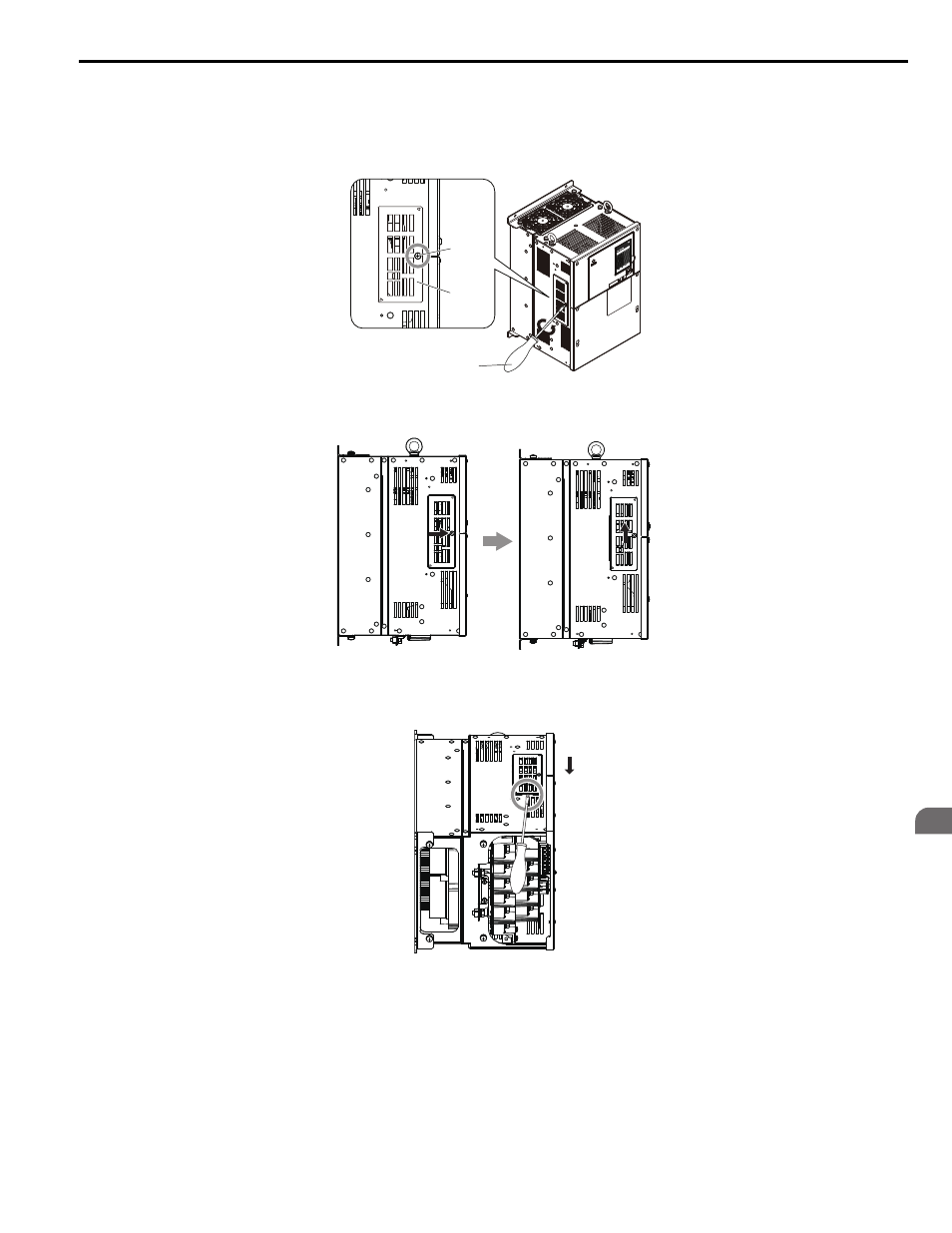

Figura 4.29
Figura 4.34 Retirar la cubierta del conector CN19
2. Deslice la cubierta del conector CN19 desde el variador como se muestra en la Figura 4.35 .
Figura 4.30
Figura 4.35 Deslizar la cubierta del conector CN19
3. Inserte un destornillador recto en la apertura como se muestra en la Figura 4.36 , luego retire la cubierta del
conector CN19 deslizándola como se muestra en la Figura 4.36 .
Figura 4.31
Figura 4.36 Retirar la cubierta del conector CN19
PW R
LED MO NIT OR JV OP -18 4
RU N DS 1 DS 2
RU N DS1 DS2 STAT US REA DY RU N ALARM (RU N) PG OH ,LT BB,H BB EF,S E
Other Fa ult OV ,UV OH ,OL OC ,GF ,SC,P GO
CPF ,OFA, OFB, OFC
:LIGHT :BL INK :LIG HT OFF
Tornillo
Cubierta
del
conector
Destornillador Phillips (M4)
