3.7 Cableado del circuito principal
74 YASKAWA SISP YAIL1E 01A YASKAWA Variador CA L1000E Manual técnico
Consulte la Figura 3.16 si utiliza múltiples variadores. No conecte en lazo el cable de conexión a tierra.
Figura 3.15

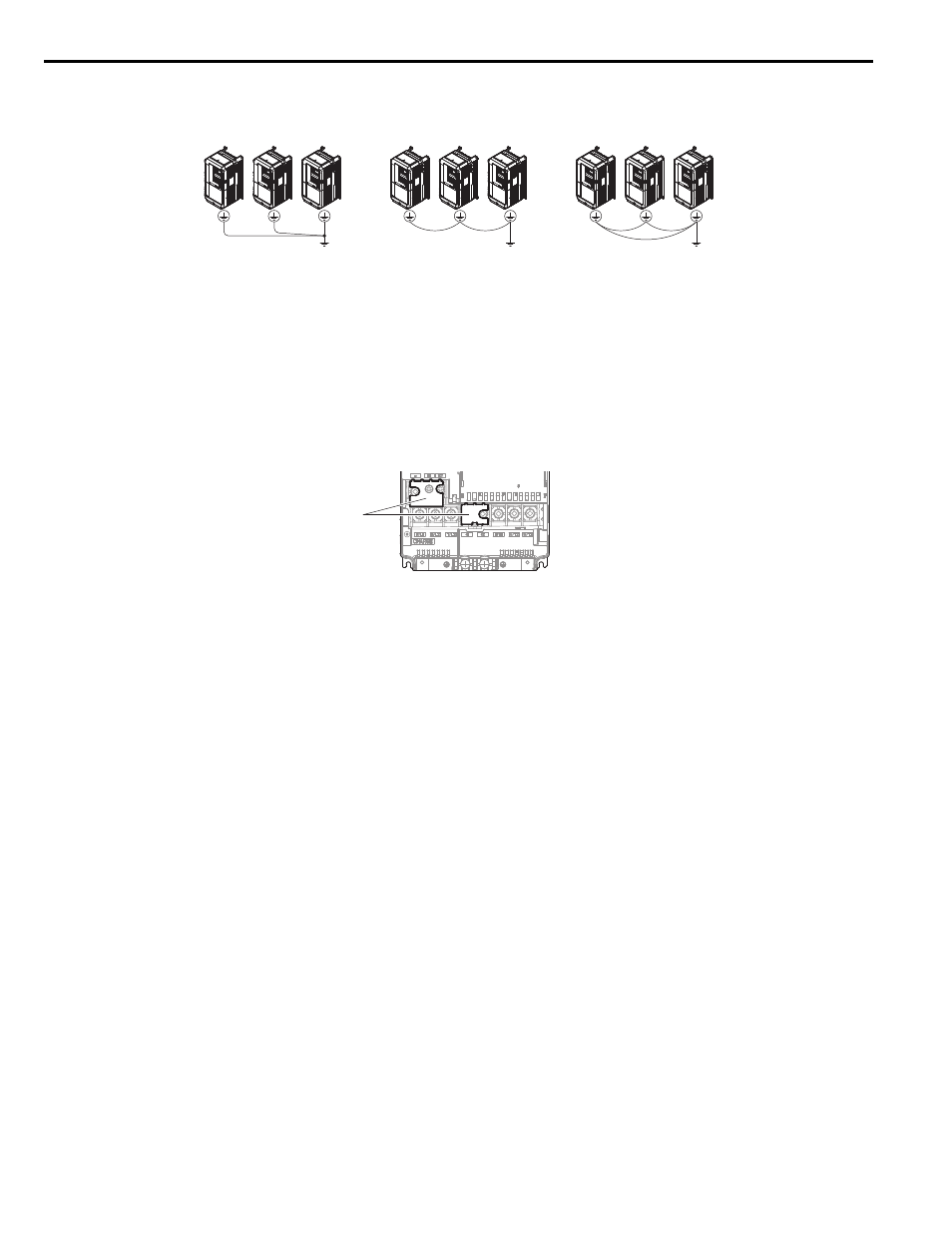

Figura 3.16 Cableado de múltiples variadores
■ Cableado del circuito principal
¡ADVERTENCIA! Riesgo de descarga eléctrica. Desconecte el suministro eléctrico del variador antes de realizar el cableado de los
terminales del circuito principal. El hecho de no cumplir con esta instrucción puede provocar la muerte o lesiones graves.
Realice el cableado de los terminales del circuito principal una vez que la placa de terminales esté conectada a tierra
adecuadamente.
Los modelos 2A0018 hasta 2A0094 y 4A0009 hasta 4A0049 tienen puesta una cubierta sobre el bus CC y los terminales
del circuito de frenado antes del envío para ayudar a evitar el cableado incorrecto. Utilice corta cables para cortar las
cubiertas y adaptarlas a los terminales.
Figura 3.16
Figura 3.17 Cubierta protectora para evitar el cableado incorrecto (2A0059)
■ Diagrama de conexión del circuito principal
Consulte Diagrama de conexión del circuito principal en la página 59 al realizar el cableado de los terminales en el
circuito eléctrico principal del variador.
¡ADVERTENCIA! Riesgo de incendio. Los terminales de conexión de las resistencias de frenado son B1 y B2. No conecte las
resistencias de frenado a ningún otro terminal. Si las conexiones de cableado son incorrectas, la resistencia de frenado podría
sobrecalentarse y ocasionar muertes o lesiones graves a causa de un incendio. El incumplimiento de estas instrucciones podría
producir daños en el circuito de frenado o en el variador.
A – Cubierta de protección
CORRECTO CORRECTO No es correcto
A
