5.7 H: Funciones de terminales
212 YASKAWA SISP YAIL1E 01A YASKAWA Variador CA L1000E Manual técnico
Consulte Consulte L4-01, L4-02: Nivel de detección de velocidad acordada y ancho de detección. en la página 232 para
obtener instrucciones.
Configuración 4: Detección de velocidad 1
La salida se abre cuando la velocidad de salida (CLV, CLV/PM) se eleva por encima del nivel de detección configurado en
L4-01 más el ancho de detección configurado en L4-02. El terminal permanece abierto hasta que la velocidad de salida
cae por debajo del nivel configurado en L4-01.
Nota: La detección funciona hacia delante y en reversa. El valor de L4-01 se utiliza como el nivel de detección para ambas direcciones.

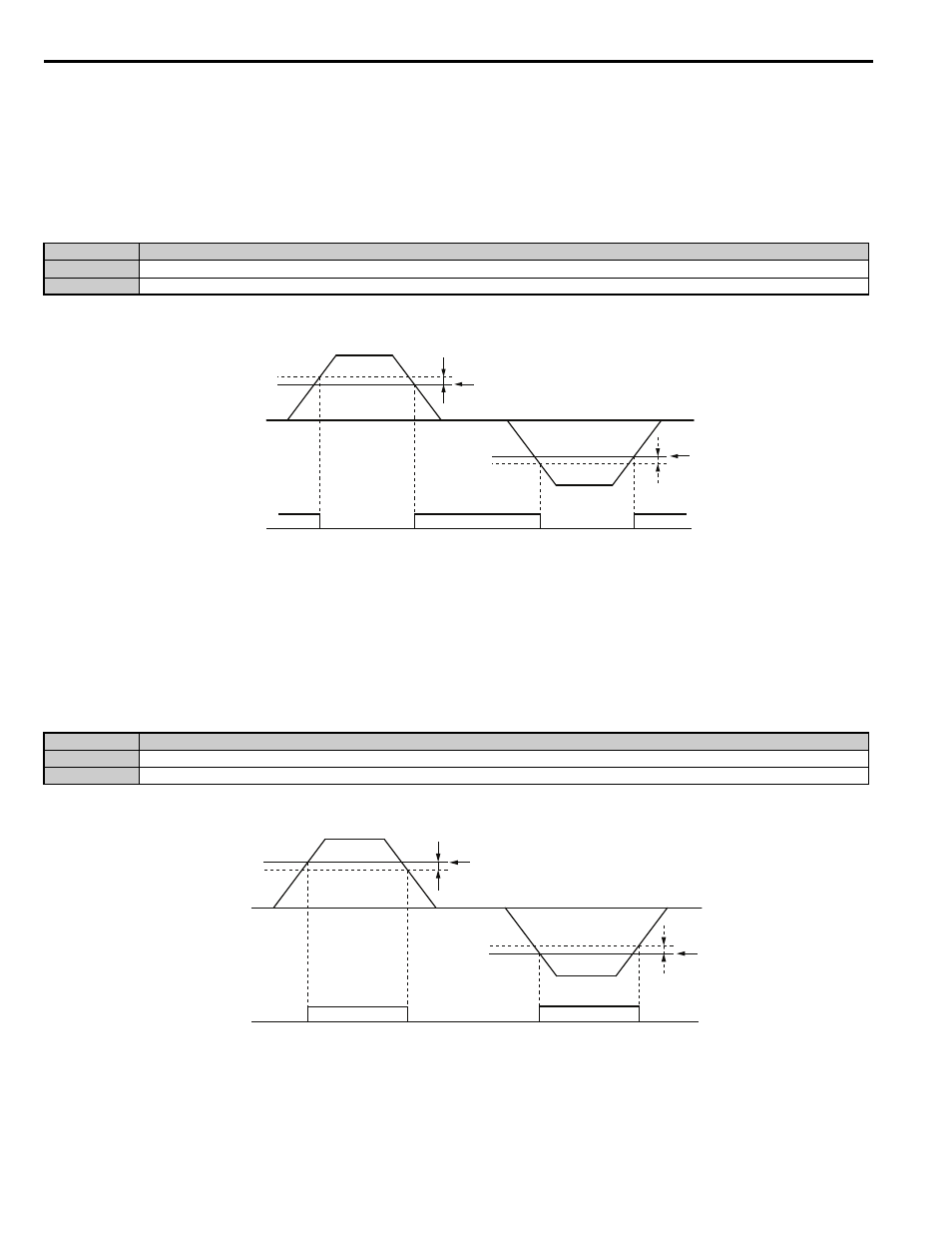

Figura 5.21
Figura 5.21 Diagrama de tiempos de la detección de velocidad 1
Consulte L4-01, L4-02: Nivel de detección de velocidad acordada y ancho de detección. en la página 232 Consulte para
obtener información detallada.
Configuración 5: Detección de velocidad 2
La salida se cierra cuando la velocidad de la salida o la velocidad del motor (CLV, CLV/PM) están por encima del nivel de
detección configurado en L4-01. El terminal permanece cerrado hasta que la velocidad de salida o la velocidad del motor
caen por debajo de L4-01 menos el ajuste de L4-02.
Nota: La detección funciona hacia delante y en reversa. El valor de L4-01 se utiliza como el nivel de detección para ambas direcciones.
Figura 5.22
Figura 5.22 Diagrama de tiempos de la detección de velocidad 2
Consulte L4-01, L4-02: Nivel de detección de velocidad acordada y ancho de detección. en la página 232 Consulte para
obtener información detallada.
Estado Descripción
Abierto La velocidad de salida o la velocidad del motor exceden L4-01 + L4-02.
Cerrado La velocidad de salida o la velocidad del motor están por debajo de L4-01 o no han excedido L4-01 + L4-02.
Estado Descripción
Abierto La velocidad de salida o la velocidad del motor están por debajo de L4-01 menos L4-02 o no ha excedido L4-01.
Cerrado La velocidad de salida o la velocidad del motor exceden L4-01.
L4-02
L4-02
L4-01
L4-01
Detección de
velocidad 1
ON (encendido) OFF (apagado)
Velocidad de salida
o velocidad del motor
common_
TMonly
L4-02
L4-02
L4-01
L4-01
Detección de
Velocidad 2
ON (encendido)
OFF
(apagado)
Velocidad de Salida o
velocidad del motor
common
TMonly
