5.3 C: Ajuste
YASKAWA SISP YAIL1E 01A YASKAWA Variador CA L1000E Manual técnico 171
De
ta
lle
s de
los
pa
rá
met
ro
s
5

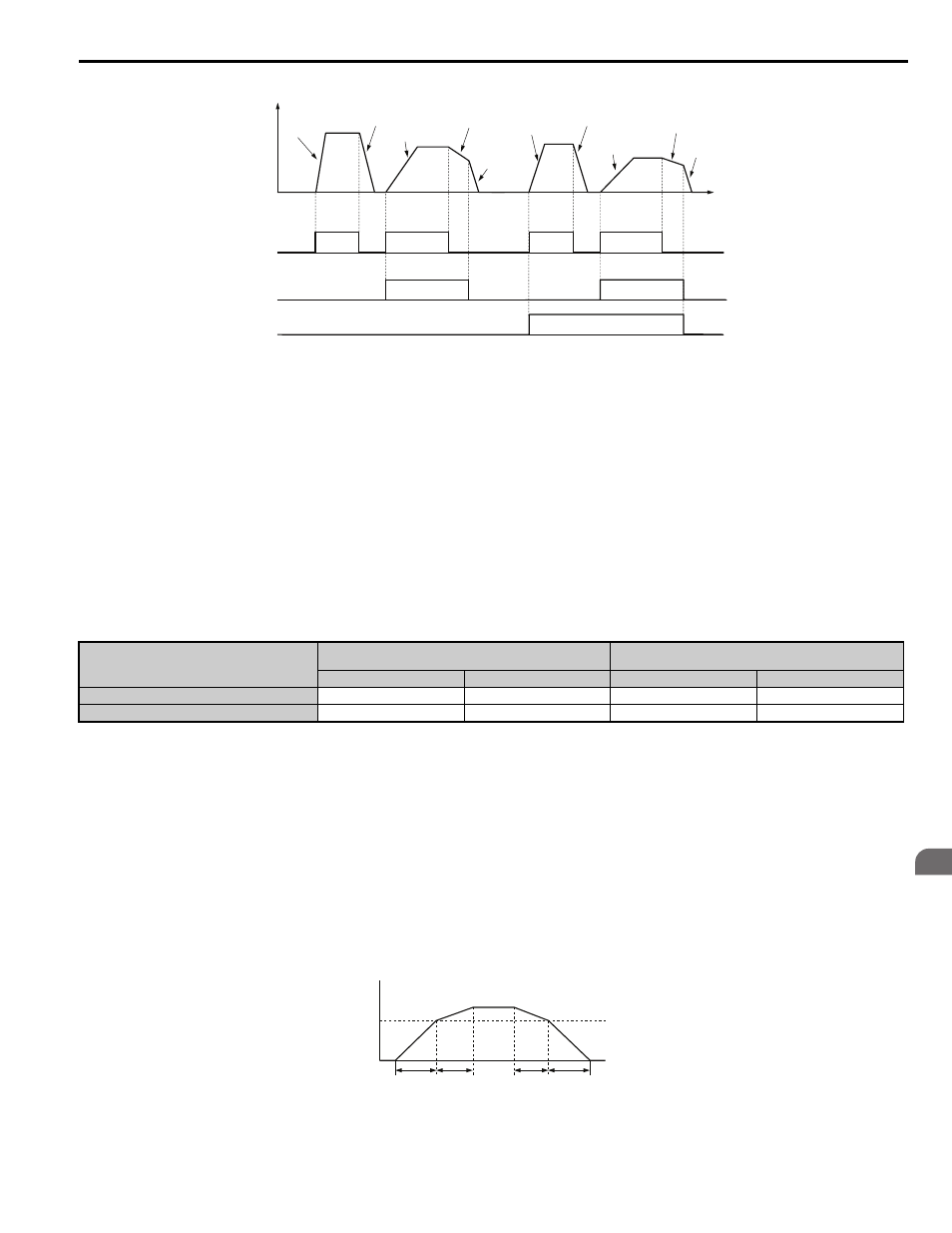

Figura 5.5
Figura 5.5 Diagrama de tiempos del cambio de rampa de aceleración/desaceleración
Conmutación de los tiempos de aceleración y desaceleración mediante la selección del motor
Al conmutar entre el motor 1 y 2 utilizando una entrada digital (H1-= 16), los parámetros C1-01 a C1-04 se
convierten en los tiempos aceleración y desaceleración 1 y 2 para el motor 1, mientras que los parámetros C1-05 a C1-08
se convierten en los tiempos aceleración y desaceleración 1 y 2 para el motor 2. Los tiempos de aceleración y
desaceleración 1 y 2 pueden conmutarse para cada motor utilizando una entrada digital configurada en H1- = 7 como
se muestra en la
Tabla 5.7 .
Nota: 1. La función de selección del motor 2 no puede usarse cuando se utiliza el motor de imán permanente.
2. La configuración de la entrada digital "Selección del tiempo de aceleración/desaceleración 2” (H1- = 1A) no puede utilizarse
junto con la conmutación del motor de 1/2. Si se intenta hacer esto se activa un error oPE03, indicando una configuración de entrada
multifunción contradictoria.
3. El interruptor de tasa de aceleración está desactivado si el S3-21 "Velocidad final de sostenimiento 2" se establece en cualquier otro
valor distinto a 0.
Tabla 5.7 Conmutación de motor y combinaciones del tiempo de aceleración y desaceleración
Conmutación de las rampas de aceleración/desaceleración por un nivel de velocidad.
El variador puede cambiar automáticamente entre diferentes rampas aceleración y desaceleración. El variador cambia de
la rampa de aceleración/desaceleración 4 en C1-07 y C1-08 a la rampa de aceleración/desaceleración predeterminada en
C1-01 y C1-02 cuando la velocidad de salida supera el nivel de velocidad establecido en el parámetro C1-11. Cuando cae
por debajo de este nivel, las rampas de aceleración/desaceleración se conmutan de regreso. La
Figura 5.6 muestra un
ejemplo de operación.
Nota: 1. Las rampas de aceleración y desaceleración seleccionadas por entradas digitales tienen prioridad sobre la conmutación automática por
el nivel de velocidad establecido en C1-11. Por ejemplo, si está seleccionada la rampa de aceleración/desaceleración 2, el variador
utiliza este tiempo únicamente y no cambiar desde la rampa de aceleración/desaceleración 4 a la seleccionada.
2. El interruptor de tasa de aceleración está desactivado si el S3-21 "Velocidad final de sostenimiento 2" se establece en cualquier otro
valor distinto a 0.
Figura 5.6
Figura 5.6 Velocidad de conmutación de aceleración/desaceleración
Tiempo de aceleración y desaceleración 1
(H1- = 7)
Motor 1 seleccionado (Terminal configurado en
H1-= 16 OFF (apagado))
Motor 2 seleccionado (Terminal configurado en
H1-= 16 ON (encendido))
Aceleración Desaceleración Aceleración Desaceleración
Abierto C1-01 C1-02 C1-05 C1-06
Cerrado C1-03 C1-04 C1-07 C1-08
Velocidad de salida
Rampa de
Aceleración 1
(C1-01)
Rampa de
Desaceleración 1
(C1-02)
Rampa de
Aceleración 2
(C1-03)
Rampa de
Desaceleración 2
(C1-04)
Rampa de
Desaceleración 1
(C1-02)
Tiempo
Comando Arriba/Abajo
ON
(encendido) OFF
(apagado)
ON
(encendido)
ON (encendido) ON (encendido)
Selección de la rampa de
Aceleración/Desaceleración 1
(Terminales S3 a S8, H1-
= “7”)
Rampa de
Aceleración 3
(C1-05)
Rampa de
Desaceleración 3
(C1-06)
Rampa de
Aceleración 4
(C1-07)
Rampa de
Desaceleración 4
(C1-08) Rampa de
Desaceleración 1
(C1-02)
ON (encendido) ON (encendido) OFF (apagado)
ON
(encendido) OFF
(apagado)
OFF
(apagado)
ON
(encendido)
Selección de la rampa de
Aceleración/Desaceleración 2
(Terminales S3 a S8, H1-
= “1A”)
ON (encendido)
common_TMo
Velocidad de Salida
C1-11
Velocidad de
Conmutación de
Aceleración/
Desaceleración
Configuración
C1-07
Cuando la velocidad de salida ≥ C1-11, el variador usa la Rampa de Aceleración/Desaceleración 1 (C1-01, -02)
Cuando la velocidad de salida < C1-11, el variador usa la Rampa de Aceleración/Desaceleración 2 (C1-07, -08)
Configuración
C1-01
Configuración
C1-02
Configuración
C1-08
