40

YASKAWA SISP YAIL1E 01A YASKAWA Variador CA L1000E Manual técnico

2.2 Instalación mecánica

2.2 Instalación mecánica

Esta sección detalla las especificaciones, procedimientos y el entorno para la instalación mecánica apropiada del variador.

¡PRECAUCIÓN! Peligro de aplastamiento. Transportar el variador por la cubierta frontal puede provocar que el cuerpo principal del

variador se caiga, causando lesiones leves o moderadas. Siempre sostenga la carcasa cuando transporte el variador.

Ambiente de instalación

Instale el variador en un entorno acorde a las especificaciones a continuación para ayudar a prolongar la vida útil óptima
del variador.

Tabla 2.1 Ambiente de instalación

AVISO: Evite colocar los dispositivos periféricos del variador, transformadores u otros artefactos electrónicos cerca del variador, ya

que el ruido que se genera puede producir un funcionamiento defectuoso. Si estos dispositivos deben usarse cerca del variador, tome

las medidas apropiadas para proteger el variador contra el ruido.

AVISO: Evite que cuerpos extraños tales como virutas de metal o recortes de cables caigan dentro del variador durante la instalación.

El incumplimiento de estas normas pueden derivar en daños al variador. Coloque una cubierta temporal sobre el variador durante su

instalación. Retire la cubierta temporal antes del arranque, ya que la cubierta reduce la ventilación y hace que el variador se

sobrecaliente.

Orientación y espaciado de la instalación

¡ADVERTENCIA! Riesgo de incendio. Proporcione refrigeración suficiente al instalar el variador en un panel o gabinete incluido. El

incumplimiento de estas instrucciones podría provocar sobrecalentamiento o incendio. Cuando los variadores se colocan dentro del

mismo panel de protección, instale una refrigeración adecuada para asegurar que el aire que entra en la caja no exceda 40

C.

Orientación de la instalación

Instale el variador en posición vertical, según se ilustra en la

Figura 2.1

, para mantener un enfriamiento adecuado.

Consulte Instalación mecánica en la página 40

para obtener más información sobre la instalación del variador.

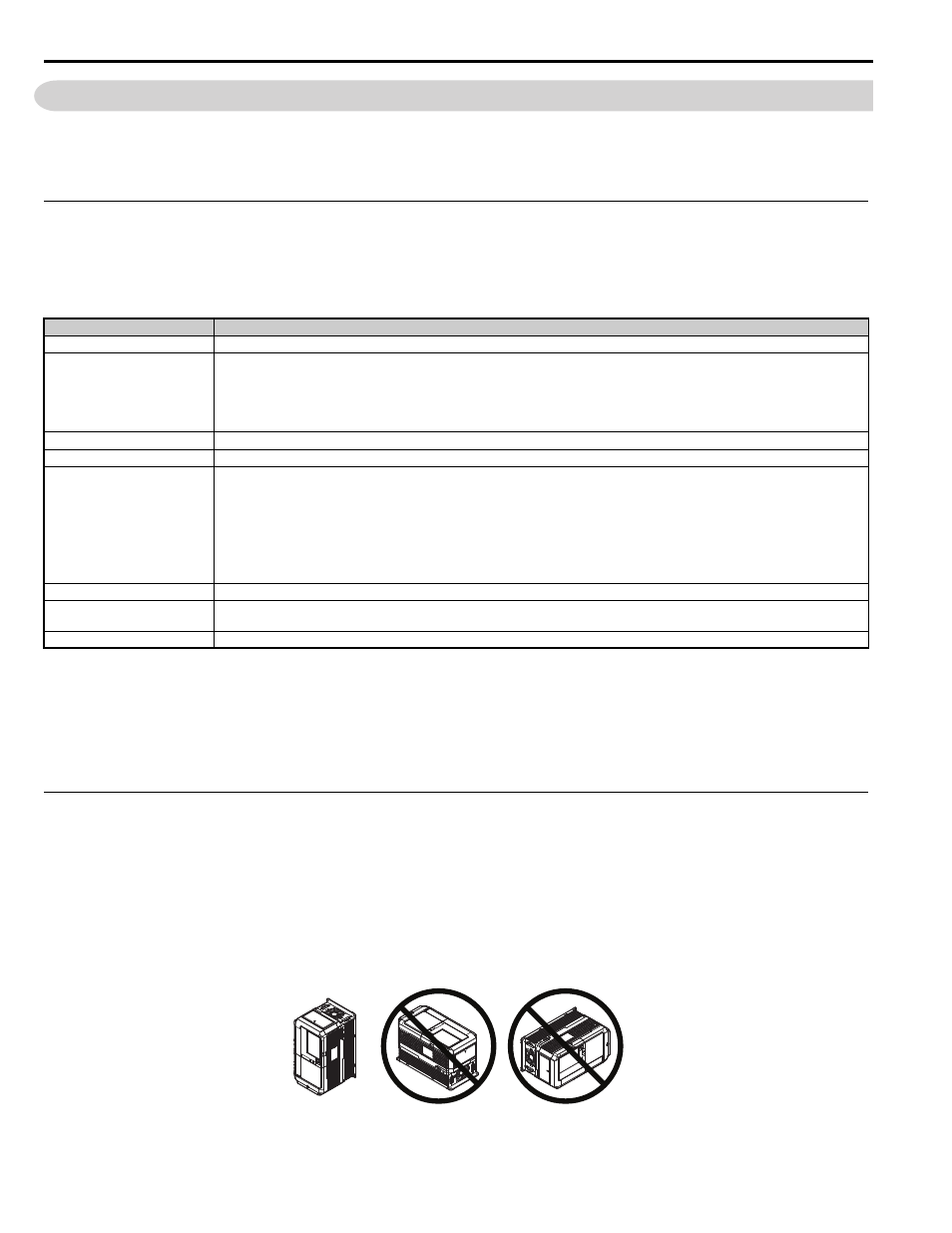

Figura 2.1

Figura 2.1 Corrija la orientación de la instalación

Entorno

Condiciones

Área de instalación

Interiores

Temperatura ambiente

Caja IP00 con cubierta protectora inferior: -10 a +40

C

Caja IP00: -10 a +50

C

La confiabilidad del variador mejora en entornos que no exhiben amplias fluctuaciones de temperatura.
Cuando utiliza el variador en un panel de protección, instale un ventilador de enfriamiento o aire acondicionado en el área para garantizar que la
temperatura del aire dentro de la caja no supere los niveles especificados.
No permita que se forme hielo sobre el variador.

Humedad

95% o menos de humedad relativa y sin condensación

Temperatura de almacenamiento

-20 a 60 °C

Área circundante

Instale el variador en un área libre de:

• neblina de aceite y polvo
• virutas de metal, aceite, agua u otros cuerpos extraños
• materiales radioactivos
• materiales combustibles (por ejemplo, madera)
• gases y líquidos nocivos
• vibraciones excesivas
• cloro
• luz solar directa

Altitud

1000 m o inferior, hasta 3000 m con reducción de potencia (

Consulte Datos de reducción de potencia del variador en la página 390

)

Vibraciones

10 a 20 Hz a 9.8 m/s

2

20 a 55 Hz a 5.9 m/s

2

(2A0018 a 2A0225 y 4A0009 a 4A0188) o 2.0 m/s

2

(2A0269 a 2A0432 y 4A0225 a 4A0260)

Orientación

Instale el variador en posición vertical para mantener un efecto de enfriamiento óptimo.
