4.6 Procedimiento de configuración para las aplicaciones del elevador
146 YASKAWA SISP YAIL1E 01A YASKAWA Variador CA L1000E Manual técnico
4. Conecte el cable al puerto conector CN19 en el variador.
Nota: La ubicación del puerto conector y el ángulo varían según el modelo de variador.
AVISO: Asegúrese de que el conector se sujeta en el ángulo correcto al puerto conector CN19. El ángulo incorrecto podría dañar la
batería, el cable o el conector.

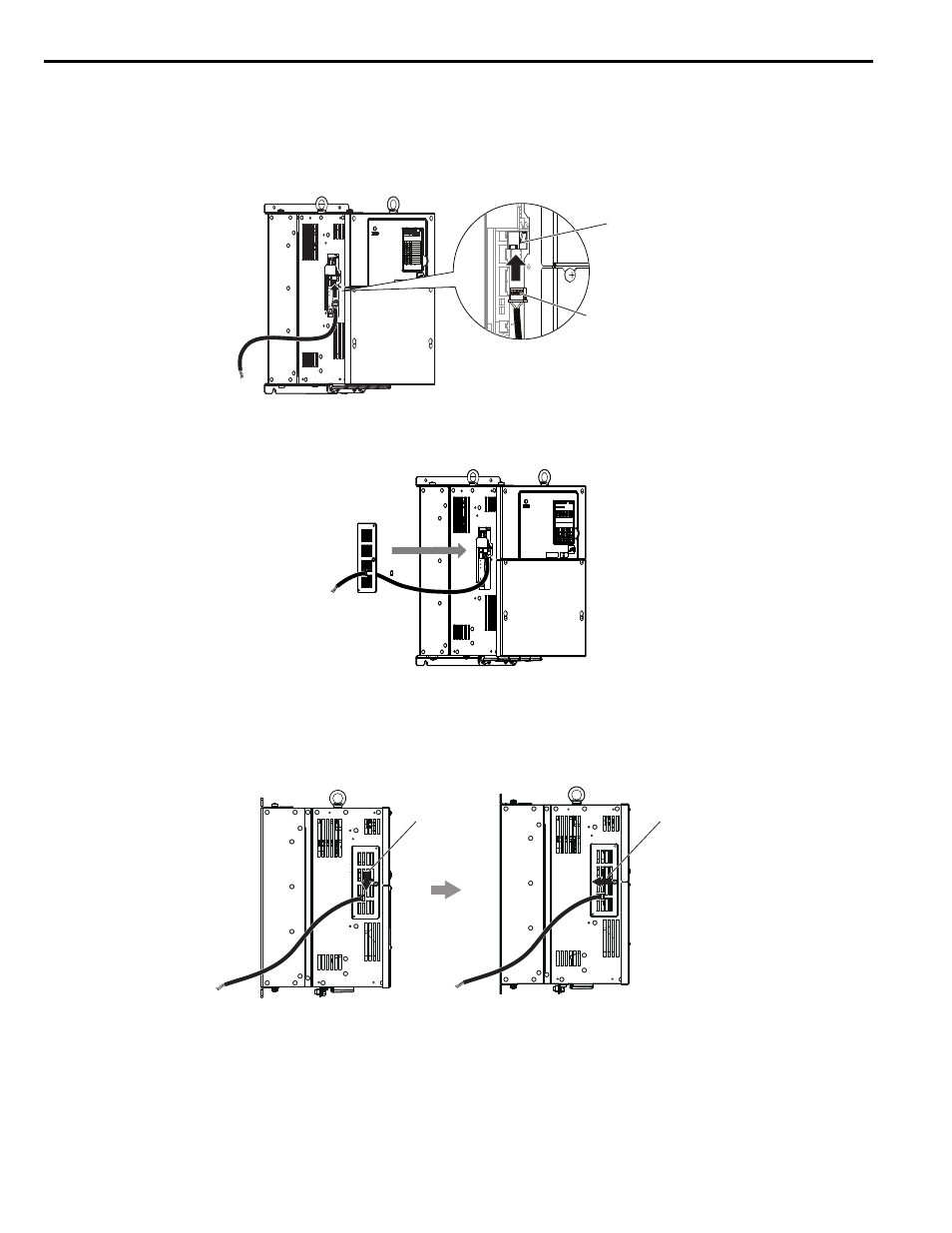

Figura 4.32
Figura 4.37 Conexión del cable
5. El cable debe pasar a través de la cubierta del conector con la cubierta sujetada al variador.
Figura 4.33
Figura 4.38 Vuelva a colocar la cubierta del conector CN19
6. Deslice la cubierta del conector CN19 en su lugar como se muestra en la Figura 4.39 .
AVISO: Asegúrese de que el cable no queda apretado entre el variador y la cubierta del conector CN19, ya que esto podría dañar el
cable.
Figura 4.34
Figura 4.39 Deslice la cubierta del conector CN19 en su lugar
PWR LED MONITOR JVOP-184
RUN DS1 DS2
RUN DS1 DS2 STATUS READY
RUN
ALARM(RUN)
PGOH,LT
BB,HBB
EF,SE
Other Fault
OV,UV
OH,OL
OC,GF,SC,PGO
CPF,OFA,OFB,OFC
:LIGHT :BLINK :LIGHT OFF
Cable de batería
Puerto CN19
Hacia abajo Hacia la izquierd
