7.5 Reemplazo del variador
352
YASKAWA SISP YAIL1E 01A YASKAWA Variador CA L1000E Manual técnico
3.
Deslice la placa de terminales tal como lo ilustran las flechas para retirarla del variador junto con la cubierta
inferior.

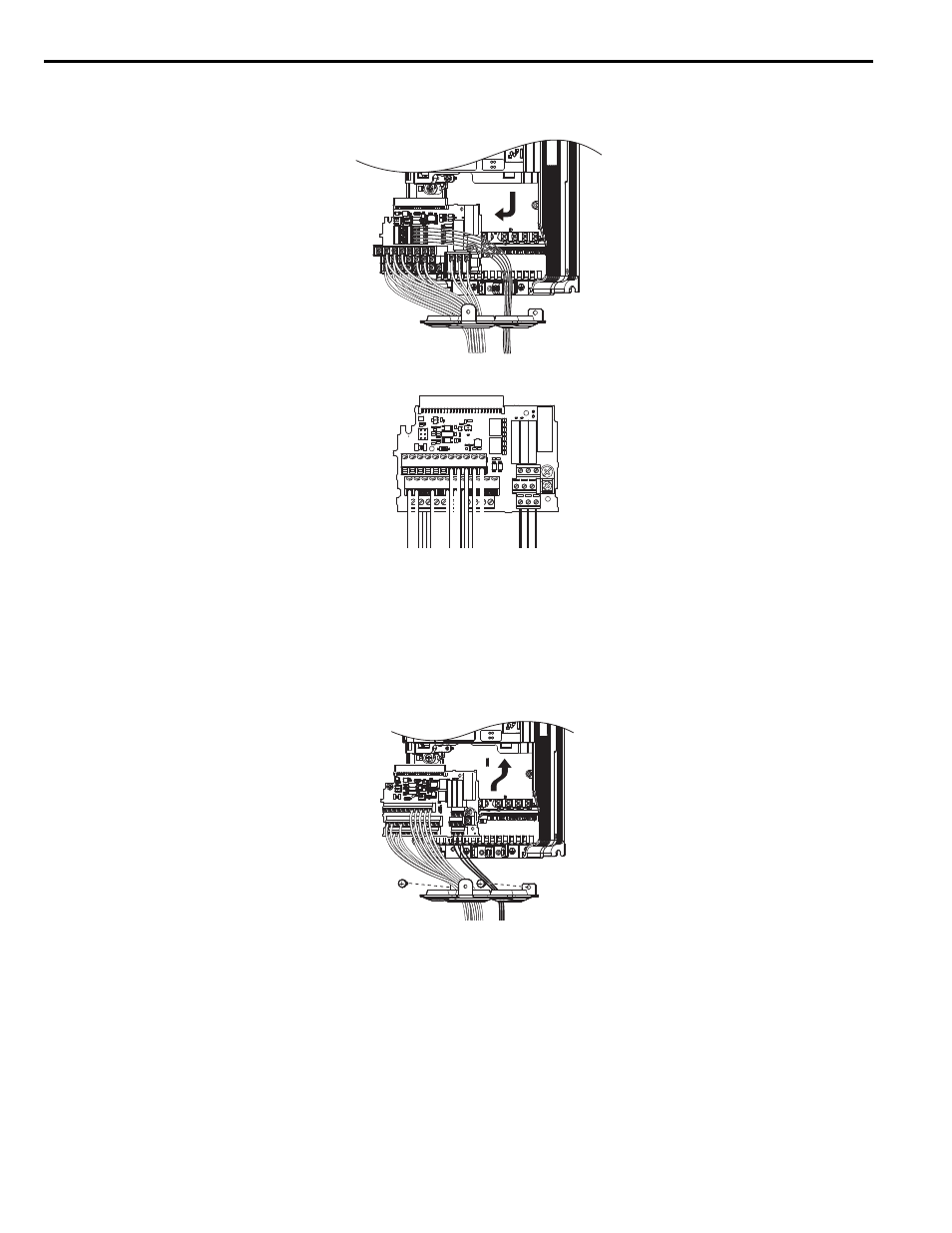

Figura 7.29
Figura 7.29 Reemplazo del variador: Extracción de la placa de terminales de control
Figura 7.30
Figura 7.30 Reemplazo del variador: Placa de terminales de control extraíble
desconectada del variador
4.
Desconecte todas las tarjetas de opciones y las opciones. Compruebe que están intactas antes de reutilizarlas.
5.
Reemplace el variador y conecte el circuito principal.
■
Instalación del variador
1.
Después de conectar el circuito principal, conecte los terminales de conexión al variador, tal como se muestra en
la
. Utilice el tornillo de instalación para ajustar los terminales de conexión en su lugar.
Figura 7.31
Figura 7.31 Reemplazo del variador: Instalación de la placa de terminales de control
2.
Vuelva a conectar todas las opciones para el nuevo variador de la misma manera que se instalaron en el antiguo
variador. Conecte los tableros opcionales en los mismos puertos opcionales del nuevo variador que los que se
usaron en el variador anterior.
3.
Vuelva a colocar la cubierta de terminales en su lugar original.
4.
Después de energizar el variador, se transfieren las configuraciones de todos los parámetros de la placa de
terminales a la memoria del variador. Si se presenta un error oPE04, cargue las configuraciones de los
parámetros guardadas en la placa de terminales en el variador nuevo; para ello, configure el parámetro A1-03 en
5550. Restablezca los temporizadores de la función de monitor de mantenimiento al configurar los parámetros
o4-01 a o4-12 en 0, y el parámetro o4-13 en 1.
