8.4 Instalación de tarjetas opcionales
368
YASKAWA SISP YAIL1E 01A YASKAWA Variador CA L1000E Manual técnico
7.
Enrute el cableado de la opción.
Dependiendo del modelo de variador, algunos pueden requerir enrutamiento del cableado a través del lado de la
cubierta frontal hacia el exterior. Para los modelos del variador 2A0018 hasta 2A0041 y 4A0009 hasta 4A0023,
corte los orificios perforados en el lado izquierdo de la cubierta del variador como se muestra en la
A y no deje bordes cortantes que dañen el cableado.

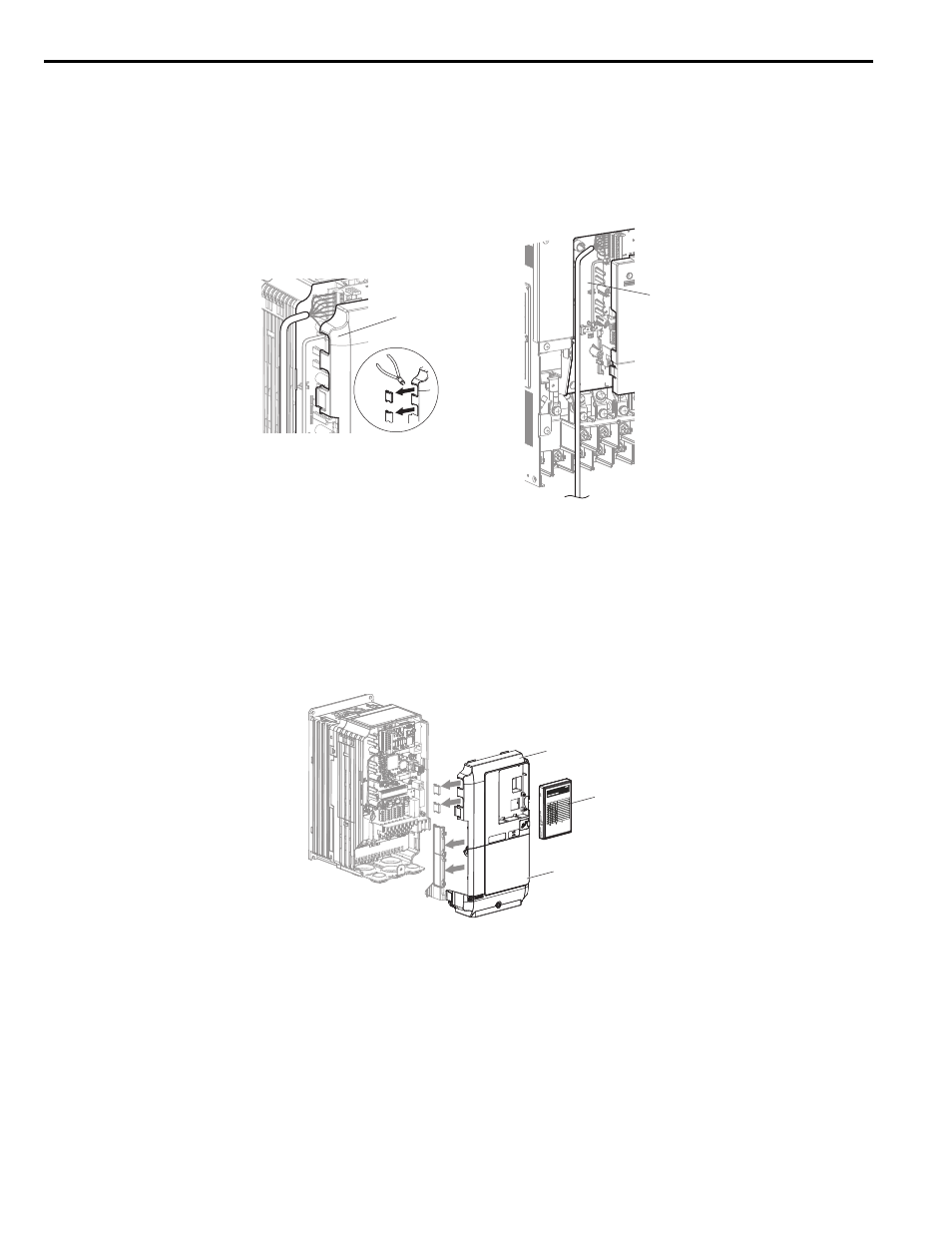

Dirija el cableado dentro de la caja, como se muestra en la
-B para los modelos de variadores
2A0059 hasta 2A0432 y 4A0030 hasta 4A0260 que no requieren enrutamiento a través de la cubierta frontal.
Figura 8.9
Figura 8.11 Ejemplos de enrutado del cable
8.
Vuelva a colocar y asegure las cubiertas del variador (D, F) y vuelva a colocar el Monitor LED (E).
Figura 8.10
Figura 8.12 Retire las tapas frontales y el operador digital.
Nota: Tome las precauciones apropiadas al cablear la opción para que las cubiertas delanteras quepan fácilmente en el variador.
Asegúrese de que los cables no se pellizquen entre las cubiertas delanteras y el variador cuando vuelva a colocar las cubiertas.
A – Pase los cables a través de las
aberturas proporcionados en el
lado izquierdo de la cubierta
frontal.
(2A0018 a 2A0041 y
4A0009 a 4A0023)
<1> El variador no cumplirá con los requisitos NEMA tipo 1 si el cableado es expuesto fuera de la caja.
B – Utilice el espacio abierto dentro
del variador para dirigir el
cableado de la opción.
(2A0059 a 2A0432 y
4A0030 a 4A0260)
