8.5 Instalación de dispositivos periféricos
YASKAWA SISP YAIL1E 01A YASKAWA Variador CA L1000E Manual técnico 377
Di
spo
si
ti
vo
s per
ifé
ri
co
s
y
opc
io
nes
8
◆ Conexión de un reactor CA o una bobina de choque CC
■ Colocación
Cuando se conecta a un transformador del suministro eléctrico con más de 600 KVA de capacidad, o cuando se cambia a
un condensador de avance de fase, un gran pico de corriente puede fluir a través del circuito del suministro eléctrico de
entrada y dañar los componentes del convertidor en el variador.
Como medida preventiva, instale un reactor CA o una bobina de choque CC en el lado de entrada del variador. La
instalación de un reactor CA o de una bobina de choque CC también ayudará a mejorar el factor de potencia.
Instale un reactor CA o una bobina de choque CC si un variador CC u otro tipo de convertidor de tiristor funcionan desde
el mismo sistema de energia, independientemente de las condiciones de suministro de energía que se muestran en
la
Figura 8.19 .
Nota: Una bobina de choque CC está incorporada en los modelos de variador 2A0106 a 2A0432 y 4A0056 a 4A0260.
Figura 8.17

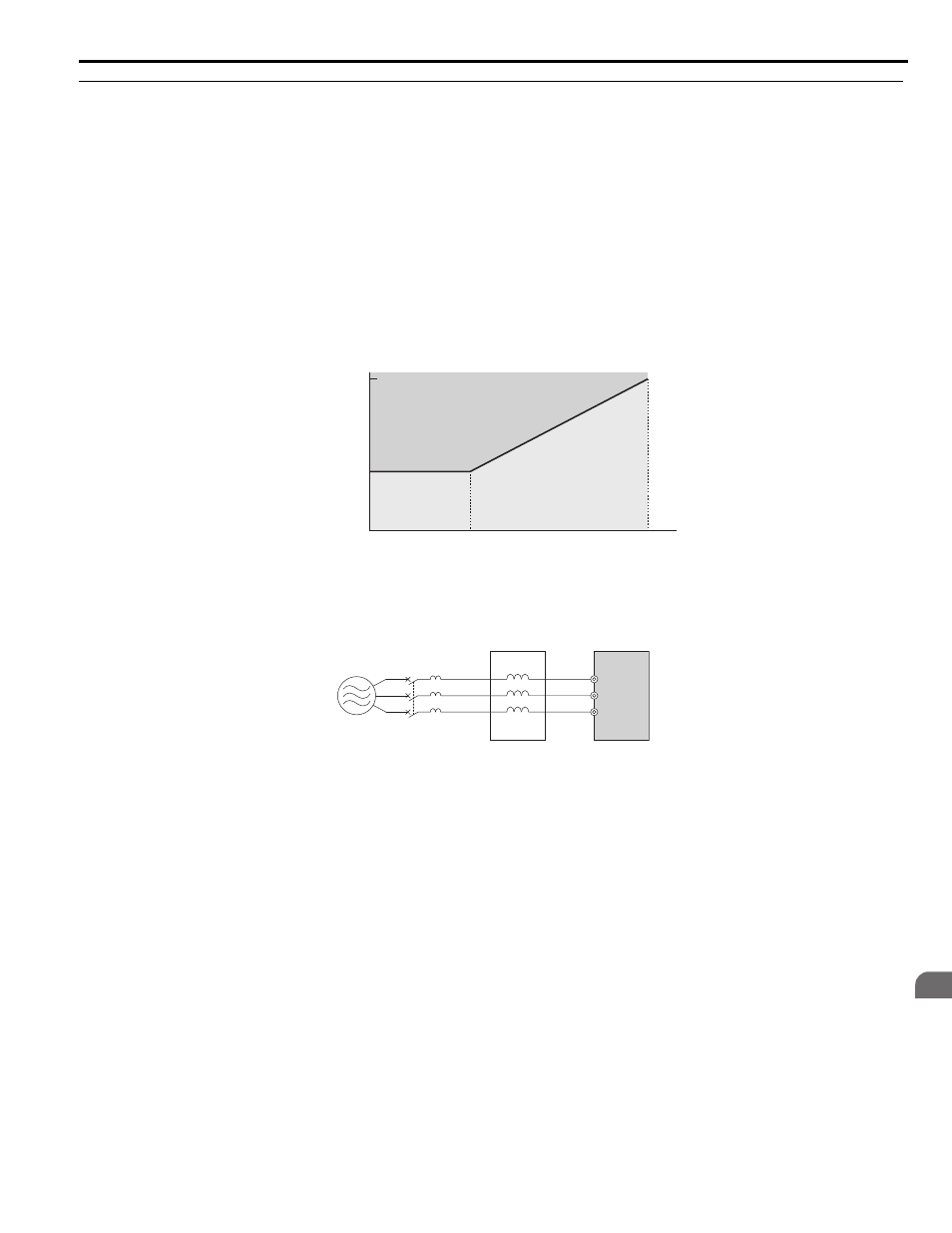

Figura 8.19 Instalación de un reactor CA o una bobina de choque CC
■ Conexión de un reactor de CA
Figura 8.18
Figura 8.20 Conexión de un reactor de CA
A – Suministro eléctrico C – Reactor de CA
B – MCCB (interruptor de
carcasa moldeada)
D – Variador
4000
600
0
60 400
Capacidad del variador (kVA)
Capacidad del
suministro
eléctrico (kVA)
Reactor CA o bobina de choque CC
de armónicos de suministro
eléctrico requeridos.
Reactor CA o bobina
de choque CC
innecesarios.
YEA_T
Monly
B A
C D
R/L1 U
V
W
X
Y
Z
S/L2
T/L3
C o m m
on_
TMonly
