5.7 H: Funciones de terminales
216 YASKAWA SISP YAIL1E 01A YASKAWA Variador CA L1000E Manual técnico
Configuración 16: Detección de velocidad 4
La salida se cierra cuando la velocidad de la salida o la velocidad del motor (CLV, CLV/PM) están por encima del nivel de
detección configurado en L4-03. El terminal permanece cerrado hasta que la velocidad de salida o la velocidad del motor
caen por debajo de L4-03 menos el ajuste de L4-04. Debido a que el nivel de detección L4-03 es un valor firmado, la
detección funciona en la dirección especificada solamente.

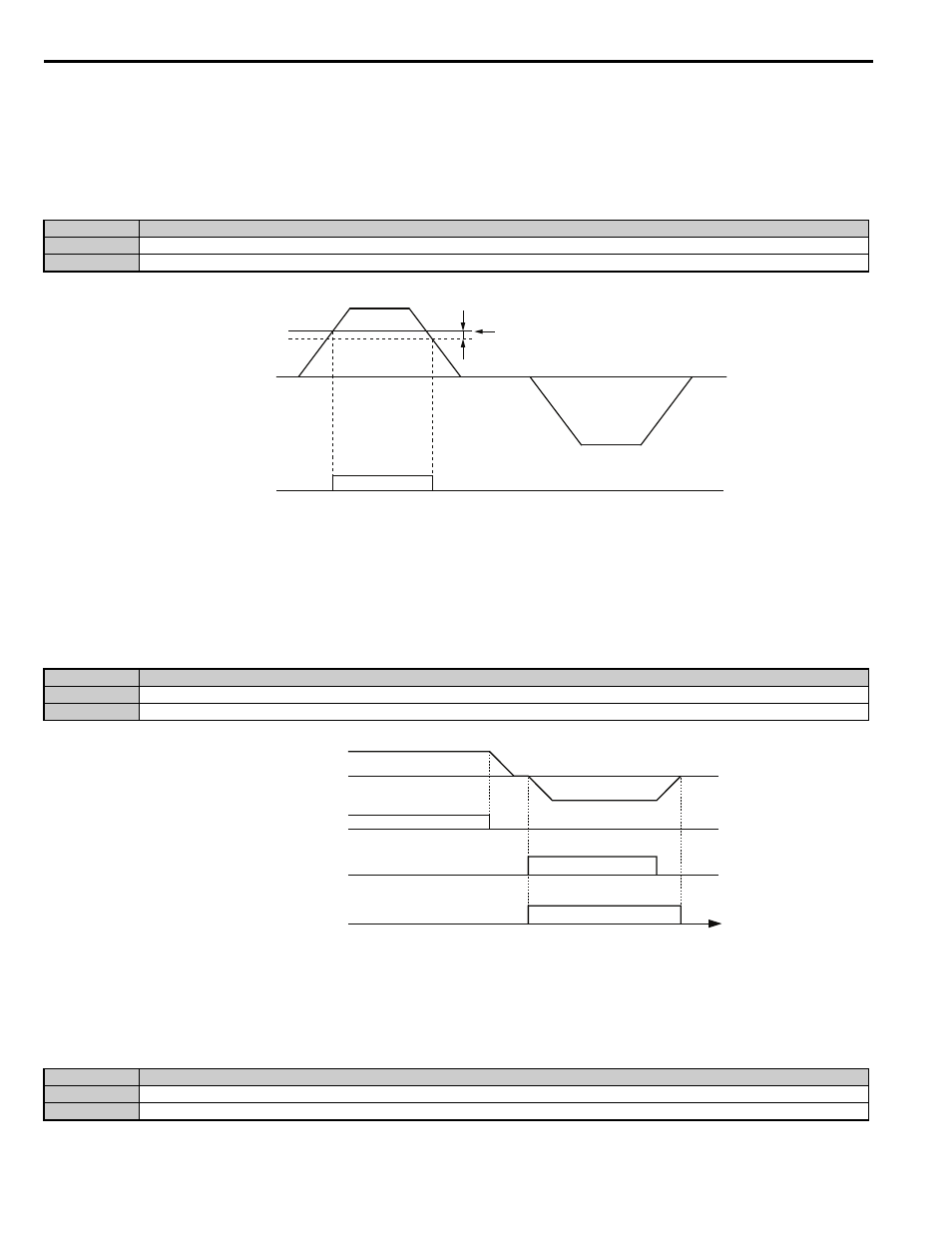

Figura 5.26
Figura 5.26 Velocidad de detección 4 ejemplo con un valor positivo de L3-04.
Consulte L4-03, L4-04: Nivel de detección de velocidad acordada y ancho de detección (+/-). en la página 233 Consulte
para obtener información detallada.
Configuración 1A: Durante la dirección abajo
Una salida digital establecida para "Durante la dirección abajo" se cierra cuando el variador está operando el elevador en
la dirección abajo.
Figura 5.27
Figura 5.27 Diagrama de tiempos del ejemplo de salida de dirección abajo.
Configuración 1B: Durante el bloqueo de base (N.C.)
La salida se abre para indicar que el variador está en un estado de bloqueo de base. Mientras se ejecuta el bloqueo de base,
los transistores de salida no se alternan y no hay tensión de salida del circuito principal.
Estado Descripción
Abierto La velocidad de salida o la velocidad del motor están por debajo de L4-03 menos L4-04 o no han excedido L4-03 todavía.
Cerrado La velocidad de salida o la velocidad del motor exceden L4-03.
Estado Descripción
Abierto El elevador está siendo conducido en dirección hacia arriba o parado.
Cerrado El elevador está siendo conducido dirección hacia abajo.
Estado Descripción
Abierto El bloqueo de base se está ejecutando.
Cerrado El variador no está en un estado de bloqueo de base.
L4-04
L4-03
Detección de
velocidad 4
ON (encendido)
OFF
(apagado)
Velocidad de salida o
velocidad del motor
common_
TMonly
Velocidad de Salida
tiempo
Comando Arriba
Comando Abajo
Durante la Dirección hacia Abajo
OFF (apagado) ON (encendido)
