5.8 L: Funciones de protección

YASKAWA SISP YAIL1E 01A YASKAWA Variador CA L1000E Manual técnico

233

De

ta

lle

s de

los

pa

met

ro

s

5

L4-03, L4-04: Nivel de detección de velocidad acordada y ancho de detección (+/-).

El parámetro L4-03 establece el nivel de detección para las funciones de salida digital "Velocidad acordada 2",
"Velocidad acordada fijada por el usuario 2", "Detección de velocidad 3" y "Detección de velocidad 4."

El parámetro L4-04 configura el nivel de histéresis para estas funciones.

Consulte H2-01 a H2-05: Terminales M1-M2, M3-M4, M5-M6, P1-PC, y P1-P2 Selección de función en la página 210

para obtener información detallada sobre las configuraciones 13, 14, 15 y 16

L4-05: Selección de detección de pérdida de referencia de velocidad

El variador puede detectar una pérdida de una referencia de velocidad analógica desde la entrada A1 y A2. La pérdida de
la referencia de velocidad se detecta cuando la referencia de velocidad cae por debajo del 10% de la anterior referencia, o
por debajo de 5% de la frecuencia máxima de salida dentro de 400 ms.

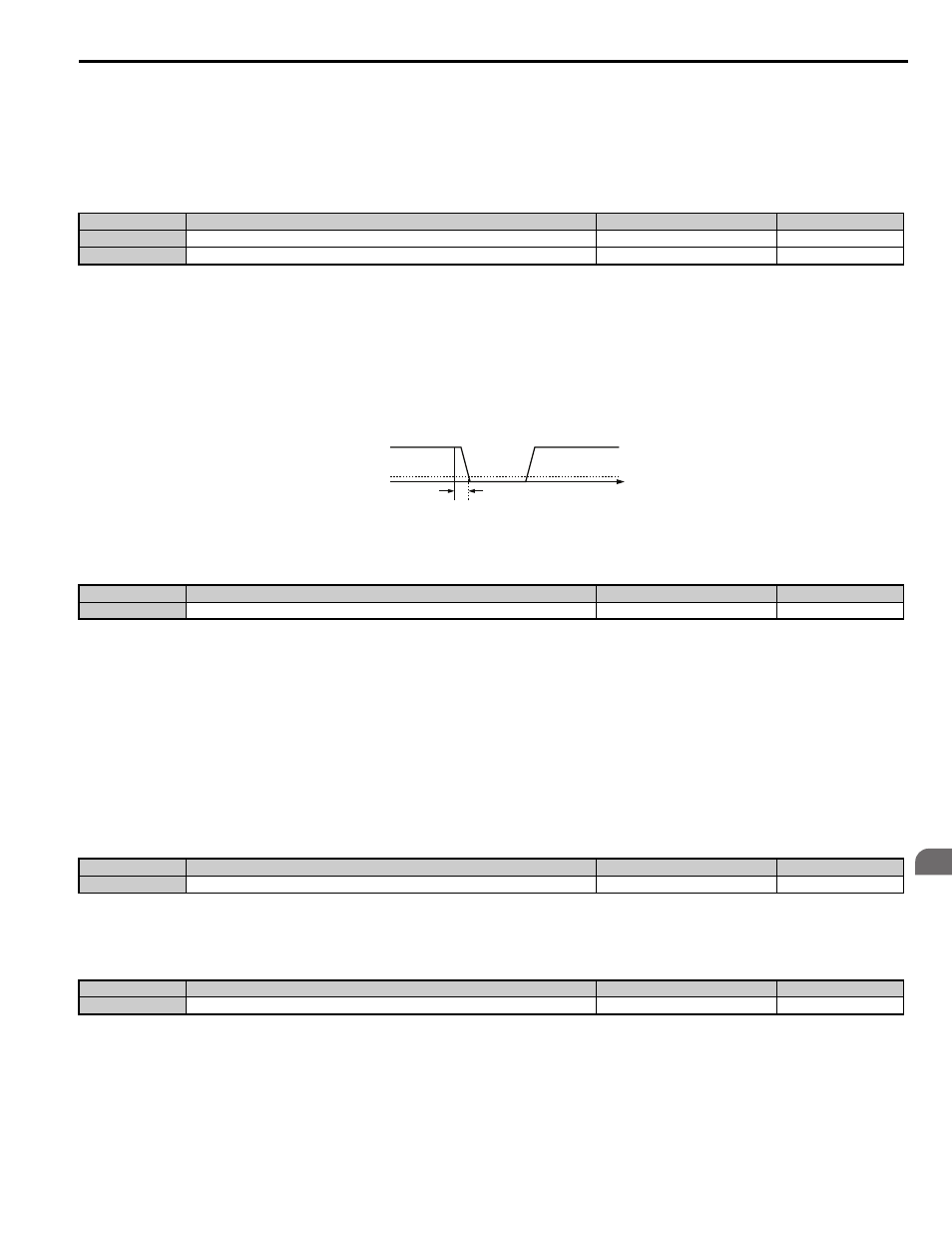

Figura 5.37

Figura 5.37 Función de pérdida de referencia

El parámetro L4-05 selecciona la operación cuando se detecta una pérdida de la referencia de velocidad.

Configuración 0: Paro

El variador sigue la referencia de velocidad (que ya no está presente) y simplemente detiene el motor.

Configuración 1: Continuar la operación con la referencia de velocidad reducida.

El variador continuará la operación en el valor de referencia de velocidad establecido en parámetro L4-06. Cuando se
restaura el valor de referencia de velocidad externa, la operación continúa con la referencia de velocidad externa.

L4-06: Referencia de velocidad en la pérdida de referencia

Establece el nivel de referencia de velocidad a la que el variador funciona cuando L4-05 = 1 y se detectó una pérdida de
referencia. El valor se establece como un porcentaje de la referencia de velocidad antes de que se detectara la pérdida.

L4-07: Selección de detección de velocidad acordada

Determina cuándo está activa la detección de la velocidad mediante los parámetros L4-01 hasta L4-04.

Configuración 0: Sin detección durante el bloqueo de base
Configuración 1: Detección siempre activada

N.º

Nombre del parámetro

Rango de configuración

Predeterminado

L4-03

Nivel de detección del acuerdo de velocidad (+/-)

-100.0 a 100.0%

0.0%

L4-04

Ancho de detección del acuerdo de velocidad (+/-)

0.0 a 40.0%

4.0%

N.º

Nombre del parámetro

Rango de configuración

Predeterminado

L4-05

Selección de detección de pérdida de referencia de velocidad

0 o 1

0

N.º

Nombre del parámetro

Rango de configuración

Predeterminado

L4-06

Referencia de velocidad en la pérdida de referencia

0.0 a 100.0%

80.0%

N.º

Nombre del parámetro

Rango de configuración

Predeterminado

L4-07

Selección de detección de velocidad acordada

0, 1

0

100%

400 ms

Referencia

de Velocidad

Analógica

10%
