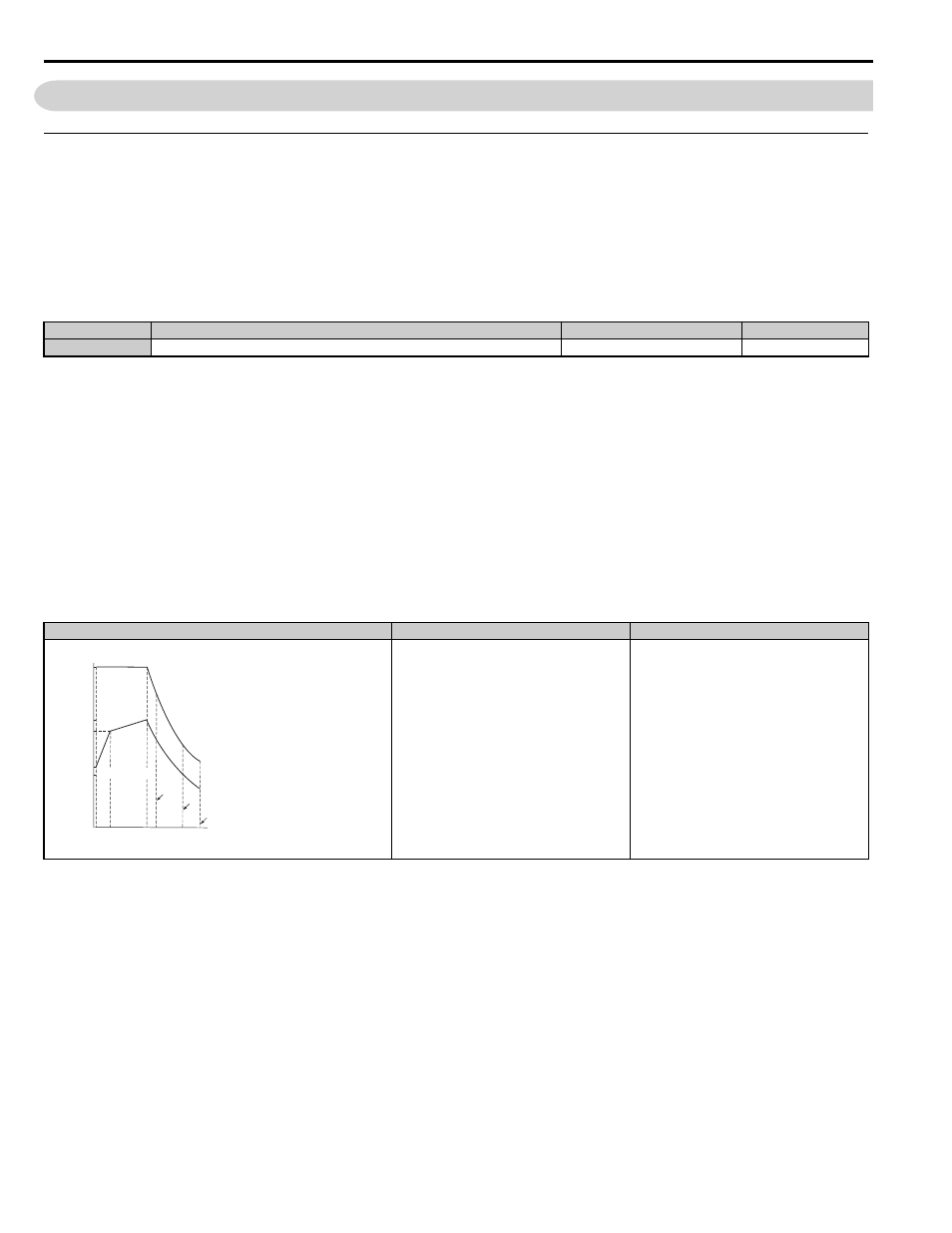

226 YASKAWA SISP YAIL1E 01A YASKAWA Variador CA L1000E Manual técnico
5.8 L: Funciones de protección
5.8 L: Funciones de protección
◆ L1: Protección del motor
■ L1-01: Selección de protección de sobrecarga del motor
El variador tiene una función de protección de sobrecarga electrónica que estima el nivel de sobrecarga del motor basado
en la corriente de salida, la velocidad de salida, las características térmicas del motor y el tiempo. Una falla oL1 se activa
cuando se detecta la sobrecarga del motor y la salida del variador se apaga.
L1-01 configura las características de la función de protección contra sobrecarga según el motor que está en uso.
Nota: 1. Cuando está activada la función de protección del motor (L1-01 0), una alarma oL1 puede emitirse a través de una de las salidas de
múltiples funciones estableciendo H2-01 a 1F. La salida se cierra cuando el nivel de sobrecarga del motor alcanza el 90% del nivel de
detección oL1.
2. Configure L1-01 en un valor entre 1 y 5 cuando se hace funcionar un solo motor desde el variador para seleccionar un método de
protección contra el recalentamiento del motor. No es necesario un relé térmico externo.
Configuración 0: Desactivada (no se proporciona protección de sobrecarga del motor).
Utilice esta configuración si no se desea protección contra el sobrecalentamiento del motor.
Configuración 1: Motor de propósito general (auto-refrigerado estándar).
Debido a que el motor tiene enfriado automático, la tolerancia de sobrecarga desciende cuando disminuye la velocidad del
motor. El variador ajusta correctamente el punto de disparo electrotérmico de acuerdo a las características de sobrecarga
del motor, para proteger el motor contra el recalentamiento en todo el rango de velocidades.
Configuración 2: Variador dedicado para el motor (rango de de velocidad para el torque constante: 1:10).
Utilice esta configuración cuando opere un motor para trabajo con variador que permita un torque constante en un rango
de velocidad de 1:10. El variador permitirá que el motor funcione con el 100% de carga, del 10% al 100% de la velocidad.
El funcionamiento a velocidades más bajas con una carga completa puede accionar una falla por sobrecarga.
N.º Nombre del parámetro Rango de configuración Predeterminado
L1-01 Selección de protección contra sobrecarga del motor 0 a 3, 5 Determinado por A1-02
Tolerancia de sobrecarga Capacidad de enfriamiento Características de sobrecarga
Motor diseñado para funcionar desde el suministro
eléctrico.
El enfriamiento del motor es más efectivo cuando
funciona a la frecuencia base nominal (verifique la
placa de identificación o las especificaciones del
motor).
El funcionamiento continuo a menos de la frecuencia
del suministro eléctrico, con un 100% de carga,
puede accionar la protección contra sobrecarga del
motor (oL1). Se activa una falla y el motor se detiene
por inercia.
150
100
90
60
50
A
B
C
05 33 100 120 167 200
Velocidad nominal = Velocidad 100%
A: Velocidad máx. para 200LJ y superior
B: Velocidad máx. para 160MJ a 180 LJ
C: Velocidad máx. para 132MJ e inferior
60 s
Continuo
Velocidad (%)
T
o
rque (%)
