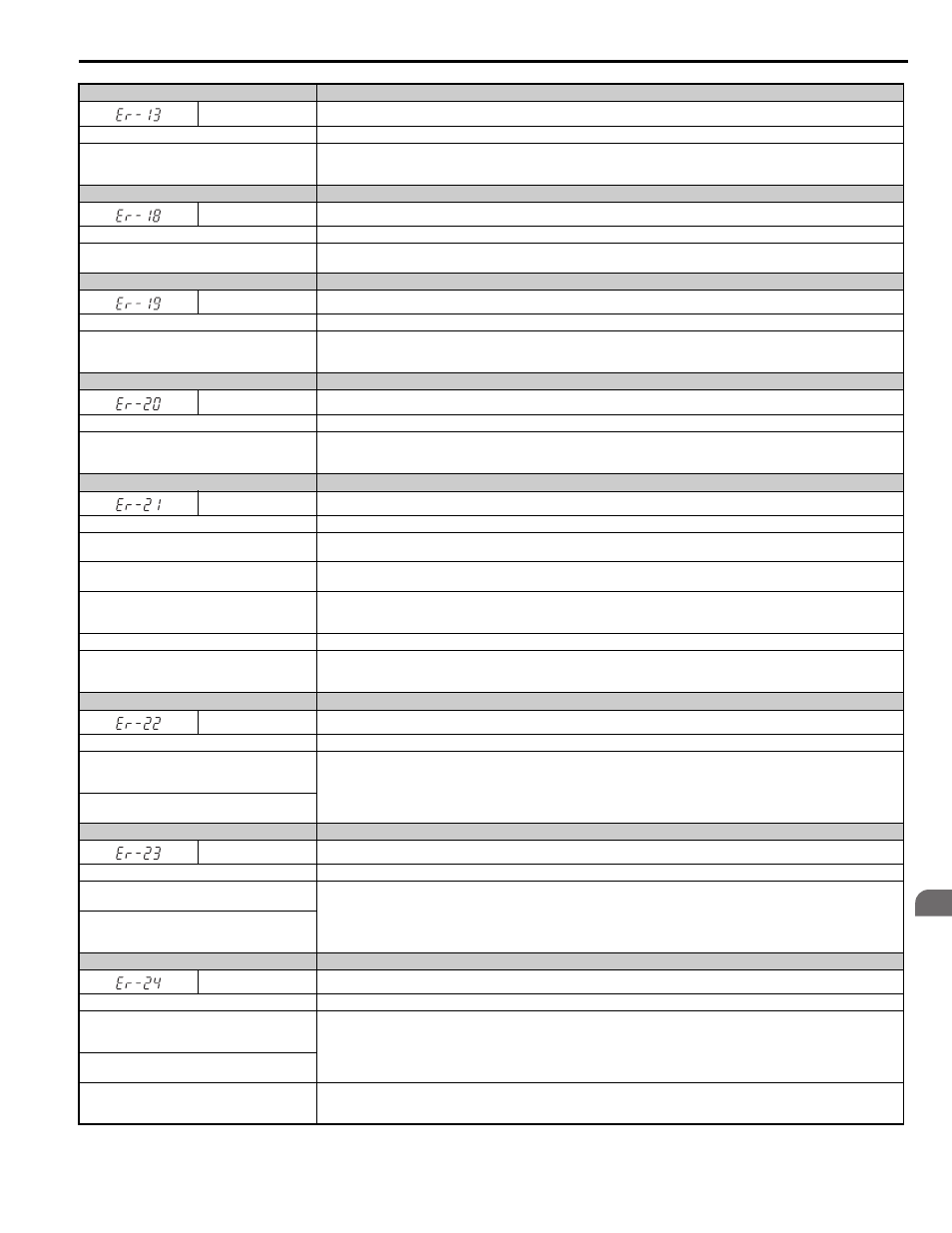

6.6 Detección de fallas de auto-ajuste

YASKAWA SISP YAIL1E 01A YASKAWA Variador CA L1000E Manual técnico

323

S

o

luc

n

de pr

oble

m

as

6

Pantalla de operador digital

Nombre de error

Er-13

Error de inductancia de fuga

Causa

Posibles soluciones

El variador no pudo completar el ajuste de
inductancia de fuga dentro de los 300 segundos.

• Verifique el cableado y corrija los errores.
• Verifique de nuevo el valor de la corriente nominal del motor que fue introducido a T1-04 para el autoajuste.
• Verifique el valor de la corriente nominal del motor escrito en la placa de identificación del motor e introduzca el valor correcto.

Pantalla de operador digital

Nombre de error

Er-18

Error de tensión de inducción

Causa

Posibles soluciones

La constante de tensión inducida intentó establecer
un valor fuera del rango de configuración permitido.

Verifique de nuevo los datos ingresados en los parámetros T2-y realice de nuevo el autoajuste.

Pantalla de operador digital

Nombre de error

Er-19

Error de inductancia

Causa

Posibles soluciones

La constante de tensión inducida intentó establecer
un valor para E5-08 o E5-09 fuera del rango
permitido.

Verifique de nuevo los datos ingresados en los parámetros T2-y realice de nuevo el autoajuste.

Pantalla de operador digital

Nombre de error

Er-20

Error de resistencia del inductor

Causa

Posibles soluciones

El ajuste de la resistencia del inductor intentó
establecer un valor para E5-06 que está fuera del
rango de configuración permitido.

Verifique de nuevo los datos ingresados en los parámetros T2- y realice de nuevo el autoajuste.

Pantalla de operador digital

Nombre de error

Er-21

Error de corrección del pulso Z

Causa

Posibles soluciones

El motor estaba deteniéndose por inercia cuando se
realizó el autoajuste.

Asegúrese de que el motor se haya detenido por completo. Repita autoajuste.

El motor o el codificador en el motor no están
cableados correctamente.

Verifique el cableado del motor y del codificador. Repita autoajuste.

La dirección del codificador está configurada de
manera incorrecta, o la cantidad de pulsos
configurada para el codificador no es correcta.

Verifique la configuración de la dirección por F1-05 y b1-14 y el número de pulsos (F1-01) configurados para el codificador. Repita
autoajuste.

El codificador está dañado.

Verifique la salida de señal del codificador conectado al motor. Reemplace el codificador si está dañado.

Se detectó un error de exceso de posición para la
tarjeta opcional de control de velocidad PG-E3 con
el codificador ERN1387.

Si no tienen éxito otras posibles soluciones, realice el autoajuste de las características del codificador PG-E3.

Pantalla de operador digital

Nombre de error

Er-22

Error de búsqueda del polo inicial del rotor

Causa

Posibles soluciones

Los parámetros configurados por el ajuste de
búsqueda inicial de polos del rotor estaban por fuera
del rango aceptable.

Cambie a un codificador absoluto y a la tarjeta opcional PG-F3.

Durante el funcionamiento normal, la desviación de
los polos excedió los 20 grados.

Pantalla de operador digital

Nombre de error

Er-23

Advertencia del ajuste de compensación del codificador no rotativo

Causa

Posibles soluciones

La desviación de los polos excedió los 15 grados tres
veces.

Retire las cuerdas y realice un autoajuste rotacional para la compensación del codificador (T2-01 = 3).

Los parámetros configurados por el ajuste de
compensación del codificador estaban por fuera del
rango aceptable.

Pantalla de operador digital

Nombre de error

Er-24

Error de autoajuste para las características del codificador PG-E3

Causa

Posibles soluciones

Las líneas de señal entre la tarjeta opcional PG-E3 y
el codificador están desconectadas en los terminales
R+ y R-.

Consulte el manual de instalación para la tarjeta opcional PG-E3 para obtener información sobre la conexión correcta de las líneas de
señal.

Interferencia eléctrica excesiva en la tarjeta opcional
PG-E3.
El software para la tarjeta opcional PG-E3 no admite
el autoajuste de las características del codificador de
PG-E3.

Verifique la versión del software (PRG) para la tarjeta opcional PG-E3. La versión del software PRG: 1102 y posteriores admiten el
autoajuste de

las características del codificador de PG-E3.
