8.4 Instalación de tarjetas opcionales
YASKAWA SISP YAIL1E 01A YASKAWA Variador CA L1000E Manual técnico
363
Di
spo
si
ti
vo
s per
ifé
ri
co
s
y
opc
io
nes
8
3.
Conecte un extremo del cable de conexión (H) al terminal de tierra (I) usando uno de los tornillos restantes (C).
Conecte el otro extremo del cable de conexión (H) al terminal de tierra restante y al orificio de instalación en la
opción (B) utilizando el último tornillo suministrado (C).

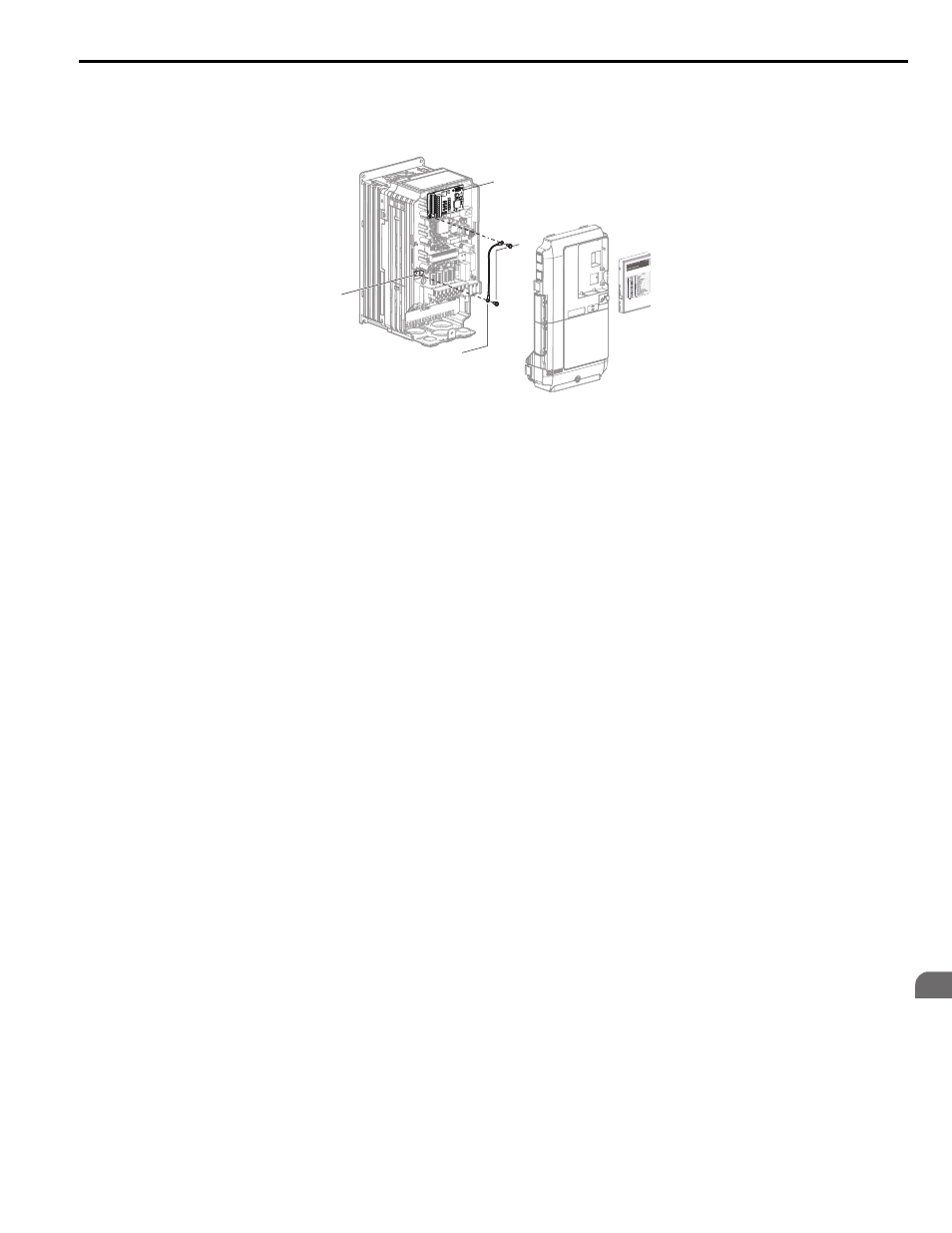

Figura 8.5
Figura 8.5 Conecte el cableado a tierra
Nota: 1. El paquete de opción incluye dos cables a tierra. Utilice el cable más largo al enchufar la opción en el conector CN5-C en el lado del
variador. Utilice el cable más corto al enchufar la opción en el conector CN5-B. Consulte el manual de instrucciones de la tarjeta
opcional para obtener más información.
2. Existen dos orificios de tornillo en el variador para su uso como terminales de tierra (I). Al conectar tres opciones, dos hilos de tierra
tendrán que compartir el mismo terminal de tierra del variador.
4.
Prepare y conecte los extremos del cable como se muestra en la
de hilos, torque de apriete y terminales de presión en la página 370
para confirmar que el torque de apriete
adecuado se aplica a cada terminal. Tome precauciones particulares para garantizar que cada cable esté
conectado correctamente y el aislamiento de los cables no esté pellizcado accidentalmente en terminales
eléctricos.
¡ADVERTENCIA! Riesgo de incendio. Apriete todos los tornillos terminales según el torque de apriete especificado. Las conexiones
eléctricas flojas podrían resultar en lesiones graves o la muerte por incendio debido a un recalentamiento de las conexiones eléctricas.
Apretar los tornillos más allá del torque de apriete especificado puede resultar en una operación errónea, daños al bloque de
terminales, o causar un incendio.
I
B
H
C
