5.7 H: Funciones de terminales
YASKAWA SISP YAIL1E 01A YASKAWA Variador CA L1000E Manual técnico 221
De
ta
lle
s de
los
pa
rá
met
ro
s
5

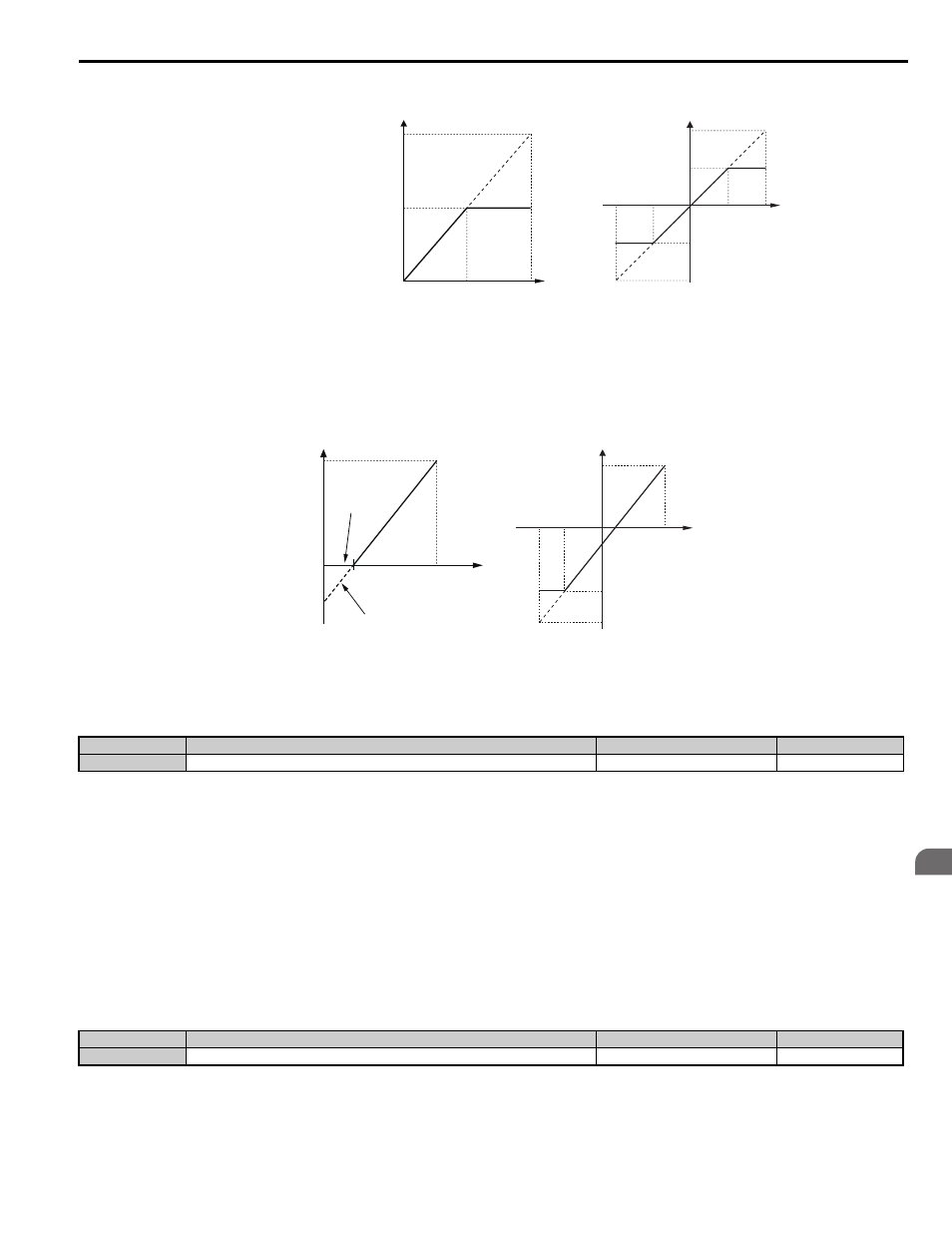

Figura 5.29
Figura 5.29 Configuración de referencia de velocidad por entrada analógica con ganancia aumentada
• Ganancia H3-03 = 100%, derivación H3-04 = -25%, terminal A1 como entrada de referencia de velocidad:
Una entrada de 0 Vcc será equivalente a una referencia de velocidad de -25%.
Cuando el parámetro H3-01 = 0, la referencia de velocidad es 0% entre 0 y 2 Vcc entrada.
Cuando el parámetro H3-01 = 1, el motor rotará en reversa con una entrada de entre -10 y 2 Vcc.
Figura 5.30
Figura 5.30 Configuración de referencia de velocidad por entrada analógica con derivación negativa
■ H3-09: Terminal A2 Selección de nivel de señal
Selecciona el nivel de señal de entrada para la entrada analógica A2.
Configuración 0: 0 a 10 Vcc
El nivel de entrada es de 0 a 10 Vcc. Consulte Configuración 0: 0 a 10 Vcc en la página 220 para obtener información
detallada.
Configuración 1: -10 a 10 Vcc
El nivel de entrada es –10 a 10 Vcc. Consulte Configuración 1: -10 a 10 Vcc en la página 220 para obtener información
detallada.
■ H3-10: Terminal A2 Selección de la función
Determina la función asignada al terminal de entrada analógica A2. Consulte Configuraciones del terminal de entrada
analógica de multifunción en la página 222 para una lista de funciones y descripciones.
N.º Nombre del parámetro Rango de configuración Predeterminado
H3-09 Selección del nivel de señal del terminal A2 0 o 1 0
N.º Nombre del parámetro Rango de configuración Predeterminado
H3-10 Selección de función del terminal A2 0 a 1F 1F
