3.5 Cubierta del terminal
YASKAWA SISP YAIL1E 01A YASKAWA Variador CA L1000E Manual técnico 61
In
st
al
ac
ió
n el
éc
tr
ic
a
3

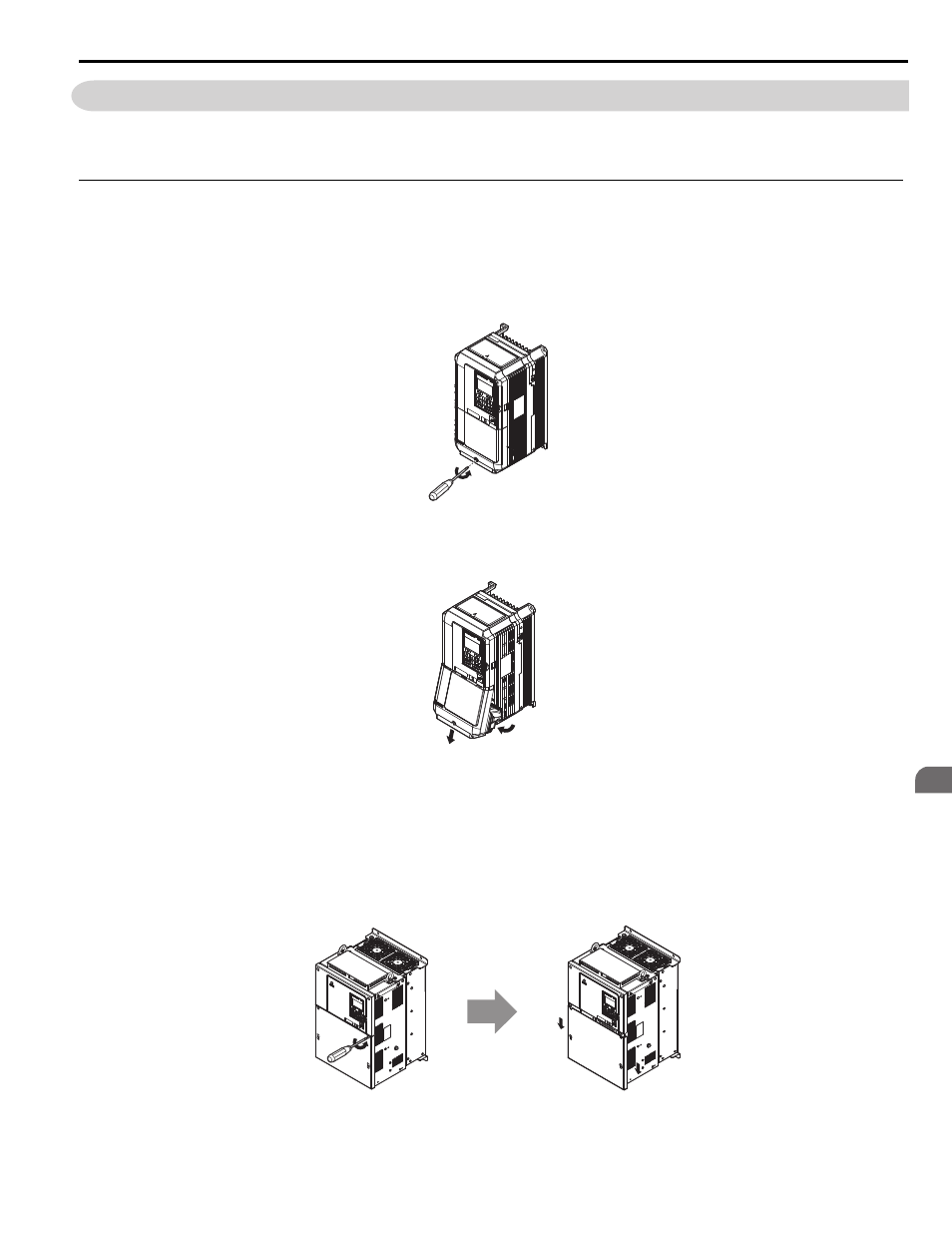

3.5 Cubierta del terminal
Siga el próximo procedimiento para quitar la cubierta del terminal para el cableado y para volver a colocar la cubierta del
terminal después de que se complete el cableado.
◆ Extracción/Montaje de la cubierta del terminal
■ Extracción de la cubierta del terminal
Modelos 2A0018 a 2A0094 y 4A0009 a 4A0049
1. Afloje el tornillo de la cubierta con un destornillador Phillips N.° 2. Los tamaños de tornillo varían según el modelo
del variador.
Figura 3.3
Figura 3.4 Extracción de la cubierta del terminal
2. Empuje hacia adentro la lengüeta ubicada en la parte inferior de la cubierta del terminal y empuje suavemente
hacia adelante para quitar la cubierta del terminal.
Figura 3.4
Figura 3.5 Extracción de la cubierta del terminal
Modelos 2A0106 a 2A0432 y 4A0056 a 4A0260
1. Afloje los tornillos en la cubierta del terminal y luego tire la cubierta hacia abajo.
¡PRECAUCIÓN! No quite totalmente los tornillos de la cubierta, solo aflójelos. Si los tornillos de la cubierta se extraen por completo, la
cubierta de los terminales podría caerse y provocar lesiones.
Nota: La forma de las cubiertas de los terminales y los números de los tornillos varían dependiendo de los modelos de variador.
Consulte Nombres de los componentes en la página 31 para conocer los detalles.
Figura 3.5
Figura 3.6 Extracción de la cubierta del terminal
2. Empuje hacia adelante la cubierta del terminal para liberarla del variador.
