4.6 Procedimiento de configuración para las aplicaciones del elevador
YASKAWA SISP YAIL1E 01A YASKAWA Variador CA L1000E Manual técnico 133
P
rog
ra
mac
ió
n
y pue
st
a
en
ma
rc
h
a
4
Establezca un terminal de entrada analógica para la compensación de torque (H3- = 14) y proceda con los pasos a
continuación.
Procedimiento para la condición de carga 1 (S3-27, S3-29)
1. Asegúrese de que el variador está cableado correctamente. Consulte Diagrama de conexión estándar en la
página 56 para conocer los detalles.
2. Configure la referencia de velocidad en 0%.
3. No aplique peso al carro elevador.
4. Tenga en cuenta que el valor del monitor de entrada analógica para la entrada de señal de carga está conectado
a (U1-13 para el terminal A1, U1-14 para el terminal A2).
5. Proporcione un comando Arriba/Abajo del elevador, mediante la operación de inspección o el modo de
funcionamiento normal. El carro debe mantenerse en su sitio cuando se suelta el freno.
6. Tenga en cuenta el monitor de referencia interna de torque del variador U1-09.
7. Detenga el variador.
8. Configure el valor anotado en el paso 4 al parámetro S3-29. Configure el valor anotado en el paso 6 al parámetro
S3-27.
Procedimiento para la condición de carga 2 (S3-28, S3-30)
1. Configure la referencia de velocidad en 0%.
2. Aplique carga al variador tanto como sea posible (al menos el 50% del peso máximo).
3. Tenga en cuenta que el valor del monitor de entrada analógica para la entrada de señal de carga está conectado
a (U1-13 para el terminal A1, U1-14 para el terminal A2).
4. Proporcione un comando Arriba/Abajo del elevador, mediante la operación de inspección o el modo de
funcionamiento normal. El carro debe mantenerse en su sitio cuando se suelta el freno.
5. Tenga en cuenta el monitor de referencia interna de torque del variador U1-09.
6. Detenga el variador.
7. Configure el valor anotado en el paso 3 al parámetro S3-30. Configure el valor anotado en el paso 5 al parámetro
S3-28.

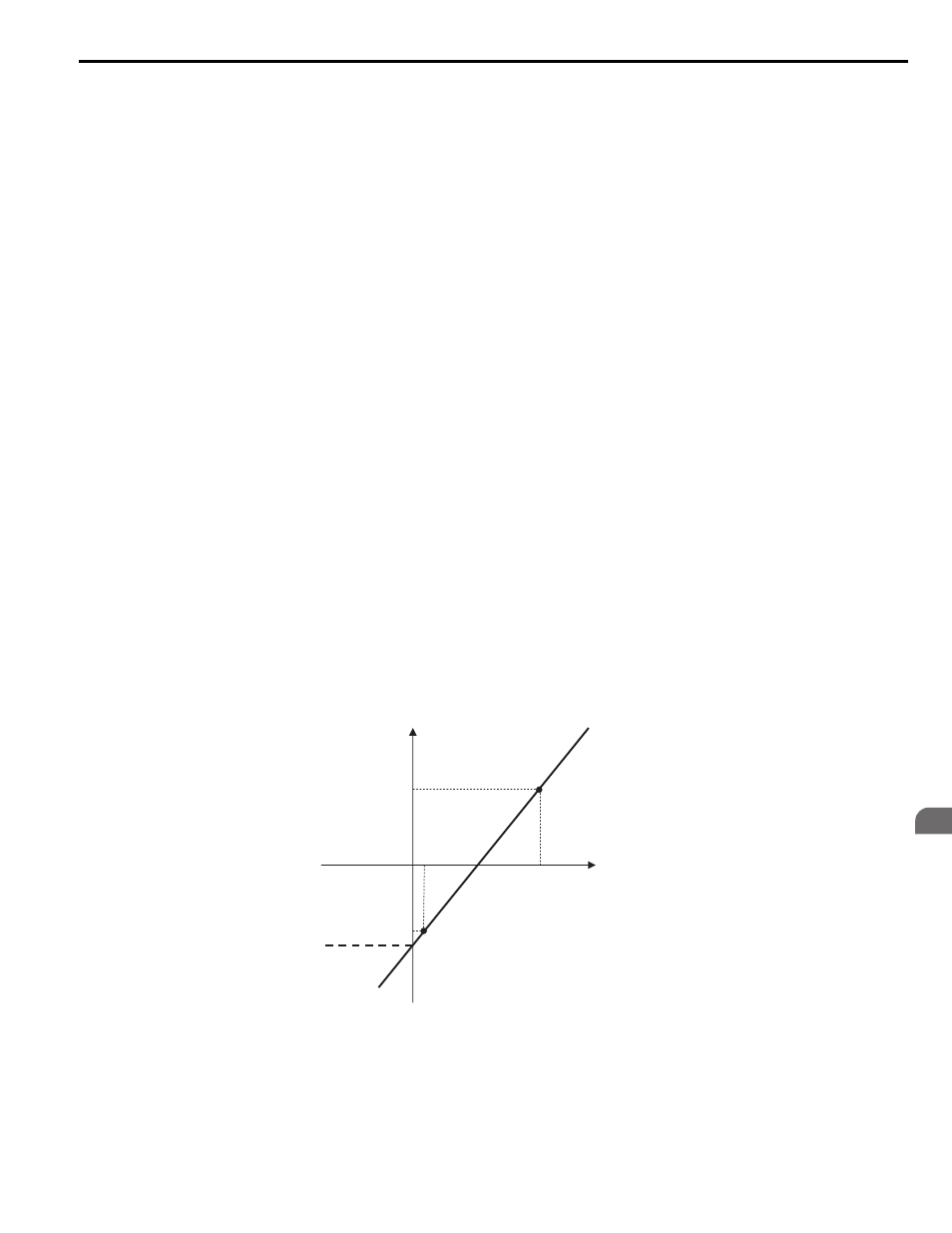

Figura 4.21 muestra la configuración de compensación de torque al inicio con los parámetros S3-27 a S3-30. 
La línea continua en Figura 4.21 indica la compensación de torque al comienzo cuando el elevador se mueve hacia arriba
o hacia abajo.
Figura 4.16
Figura 4.21 La compensación de torque al comienzo para el elevador en la dirección arriba y abajo.
0 S3-30
S3-29
S3-27
S3-28
Tensión de Entrada
Analógica (V)
(Entrada Analógica del Sensor
de Carga con Condición de Carga 2)
(Entrada Analógica
del Sensor de
Carga con
Condición
de Carga 1)
(Valor de Compensación
de Torque con Condición
de Carga 1)
(Valor de Compensación
de Torque con Condición
de Carga 2)
Durante la Condición
de Carga 2
Durante la Condición de Carga 1
Valor de Compensación de Torque
