4.6 Procedimiento de configuración para las aplicaciones del elevador

YASKAWA SISP YAIL1E 01A YASKAWA Variador CA L1000E Manual técnico

135

P

rog

ra

mac

n

y pue

st

a

en

ma

rc

h

a

4

Figura 4.18

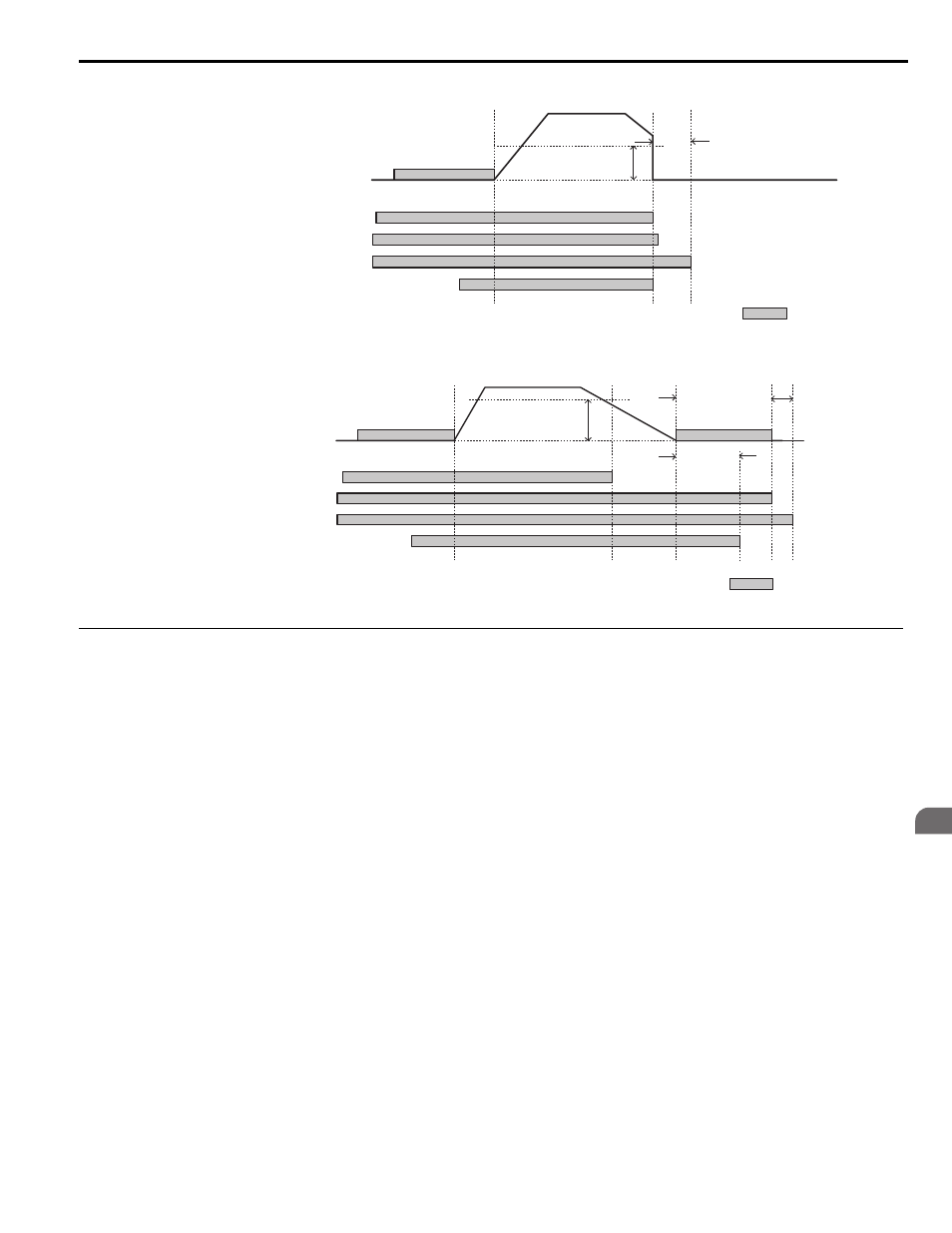

Figura 4.23 Con el comando Arriba/Abajo borrado y U1-05

S1-26

Figura 4.19

Figura 4.24 Con el comando Arriba/Abajo borrado y U1-05 < S1-26

Ajustes para el confort del viaje del elevador

Esta sección explica el ajuste de configuración del variador usada para eliminar problemas de oscilación, vibración y
retroceso.

Realice los pasos presentados en esta sección después de completar el procedimiento de configuración básica de la
aplicación. Consulte también

Problemas relacionados con la comodidad del recorrido en la página 151

para otras

descripciones sobre cómo resolver problemas de comodidad del viaje.

Ajustes del lazo de velocidad (CLV y CLV/PM)

El lazo de control de velocidad utiliza cuatro configuraciones diferentes de ganancia y tiempo integral que pueden ser
ajustadas usando los parámetros C5-. Los ajustes se cambian cuando la velocidad del motor alcanza el nivel
establecido en el parámetro C5-07.

• La ganancia proporcional y el tiempo integral C5-03/04 se utilizan al inicio cuando la velocidad es menor que la

configuración de C5-07.

• La ganancia proporcional y el tiempo integral C5-01/02 se utilizan a velocidades por encima de la configuración de C5-

07.

• La ganancia proporcional y el tiempo integral C5-13/14 se utilizan en el paro cuando velocidad de nivelación es

seleccionada como referencia de velocidad y la velocidad es menor que la configuración de C5-07.

• La ganancia proporcional y el tiempo integral C5-19/20 se utilizan durante el bloqueo de posición al inicio en CLV/PM.

Aumente la ganancia y acorte el tiempo de integral para aumentar la capacidad de respuesta del control de velocidad en
cada una de las secciones. Reduzca la ganancia y aumente el tiempo integral si se producen vibraciones u oscilaciones.

Velocidad

Velocidad Seleccionada

S1-11
(Tiempo de Retardo para Abrir
el Contactor de Salida)

S1-26

Nivel de inicio de

paro de emergencia

Frenado de Inyección CC/
Bloqueo de Posición
en el Inicio

Paro por inercia

Comando Arriba/Abajo

Desactivación segura (terminales H1/H2 on [encendidos])

o Bloqueo de base off (apagado) (H1-

= 8/9)

H2-

= 51 (Control cont. salida)

H2-

= 50 (Control de freno)

Activado

Velocidad

Activado

Frenado de Inyección CC/
Bloqueo de Posición
en el Inicio

Velocidad Seleccionada

S1-26

Nivel de inicio de

paro de emergencia

S1-11
(Tiempo de Retardo
para Abrir el
Contactor de Salida)

S1-07

(Tiempo de

Retardo de

Cierre del Freno)

S1-05

(Inyección CC/Tiempo

de Bloqueo de Posición

en el paro)

Inyección CC/Bloqueo

de Posición en el inicio

Comando Arriba/Abajo

Desactivación segura (terminales H1/H2 on [encendidos])

o Bloqueo de base off (apagado) (H1-

= 8/9)

H2-

= 51 (Control cont. salida)

H2-

= 50 (Control de freno)
