Ejemplos de cableado
Cambiar la fuente de alimentación principal a una batería o un UPS requiere contactores magnéticos que deben ser
controlados por un controlador externo. Los métodos de cableado y la secuencia utilizados para los contactores
magnéticos dependen de la aplicación. Este manual describe las siguientes configuraciones:
• Una UPS monofásica de 230 V se utiliza como suministro eléctrico de respaldo para un variador clase 200 V o 400 V.
• Dos baterías separadas para la alimentación principal y las fuentes de alimentación de control. La tensión de la batería
de alimentación principal es inferior a 250 Vcc para variadores de clase 200 V o 500 Vcc para variadores clase 400 V.
• Dos baterías separadas. Una se utiliza para la alimentación principal, una segunda batería suministra energía al
controlador mediante una unidad de fuente de alimentación de respaldo opcional de 24 V.
• Una sola batería con mínimo 250 Vcc para variadores clase 200 V o 500 Vcc para variadores clase 400 V se utiliza para
el suministro eléctrico principal y de control.
Seleccione la configuración que coincida con su aplicación. Siga las instrucciones correspondientes para el cableado y
configuración del variador. Para las configuraciones que no se incluyen en la lista de arriba, póngase en contacto con su
representante de Yaskawa o nuestra oficina de ventas directamente para consulta.
¡ADVERTENCIA! Riesgo de descarga eléctrica. No conecte ni desconecte el cableado si el dispositivo está encendido. Nunca quite o
instale tarjetas opcionales o intente reemplazar el ventilador de refrigeración mientras el variador está encendido. Asegúrese de que el
variador y todos los dispositivos conectados al variador han sido apagados antes de realizar el trabajo y el tipo de cableado o
mantenimiento. Después de apagar la energía, espere por lo menos la cantidad de tiempo especificada en el variador antes de tocar
cualquier componente o realizar el cableado. El capacitor interno permanece cargado aún después de que se corte el suministro de
electricidad.
AVISO: Asegúrese de leer detenidamente las instrucciones para el cableado y la secuencia del contactor magnético descritas en esta
sección antes de configurar el variador para la operación de rescate. No seguir estas instrucciones puede dañar el variador.
AVISO: Evite usar la operación de rescate durante largos periodos de tiempo. Operación de rescate utiliza una baja tensión del barraje
de bus CC, que puede hacer que el ventilador de refrigeración se apague temporalmente durante la Operación de Rescate. Continuar
operando bajo estas condiciones puede desencadenar una falla por sobretemperatura y dañar el variador.
■
Uso de una UPS monofásica de 230 Vca (fuente de alimentación ininterrumpida)
Siga las instrucciones cuando use una UPS monofásica de 230 V para la operación de rescate. Una UPS de 230 V puede
usarse para los variadores clase 200 V y 400 V.
Cableado

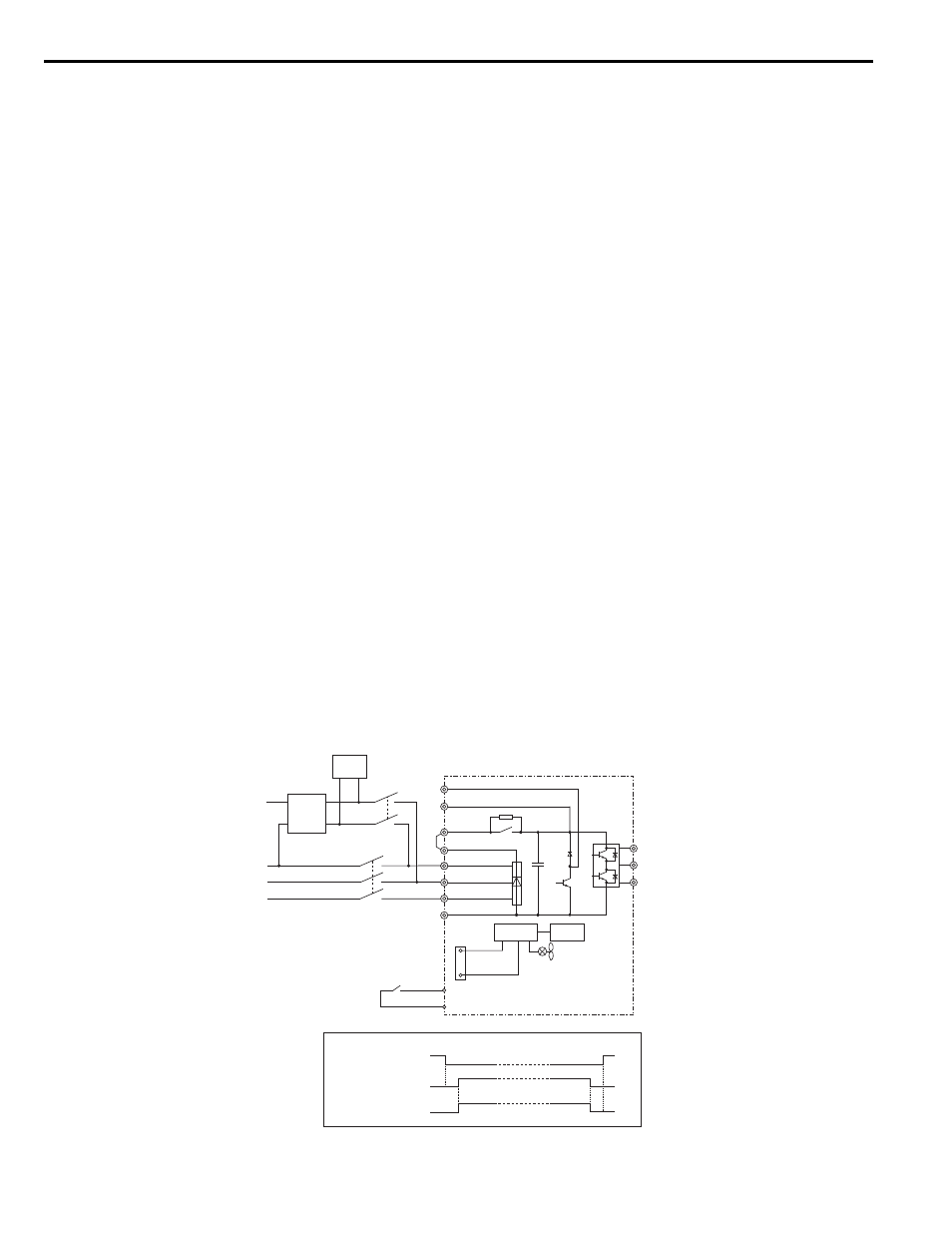

Figura 4.20
Figura 4.25 Uso de una UPS monofásica de 230 V.
-
L1000E
L1
L2
L3
N
R/L1
S/L2
T/L3
CN19
1
4
SC
+1
+2
B2
W/T3
V/T2
U/T1
Secuencia del Contactor Magnético
H1-
ڧڧ = 55
(Operación de rescate)
onda sin-
usoidal
230 Vca
monofásica
H1-
ڧڧ = 55
(Operación de rescate)
S
3
a S
8
Contactor
magnético B
Contactor
magnético A
UPS
Contactor magnético B
Contactor magnético A
Sistema de
control del
elevador
Circuito
de control
Suministro
eléctrico
