8.4 Instalación de tarjetas opcionales
364 YASKAWA SISP YAIL1E 01A YASKAWA Variador CA L1000E Manual técnico
AVISO: Puede ser necesario utilizar tubería del encogimiento del calor o cinta aislante para asegurar que el blindaje del cable no
tenga contacto con otros cables. Un aislamiento insuficiente puede causar un corto circuito y dañar la opción o el variador.

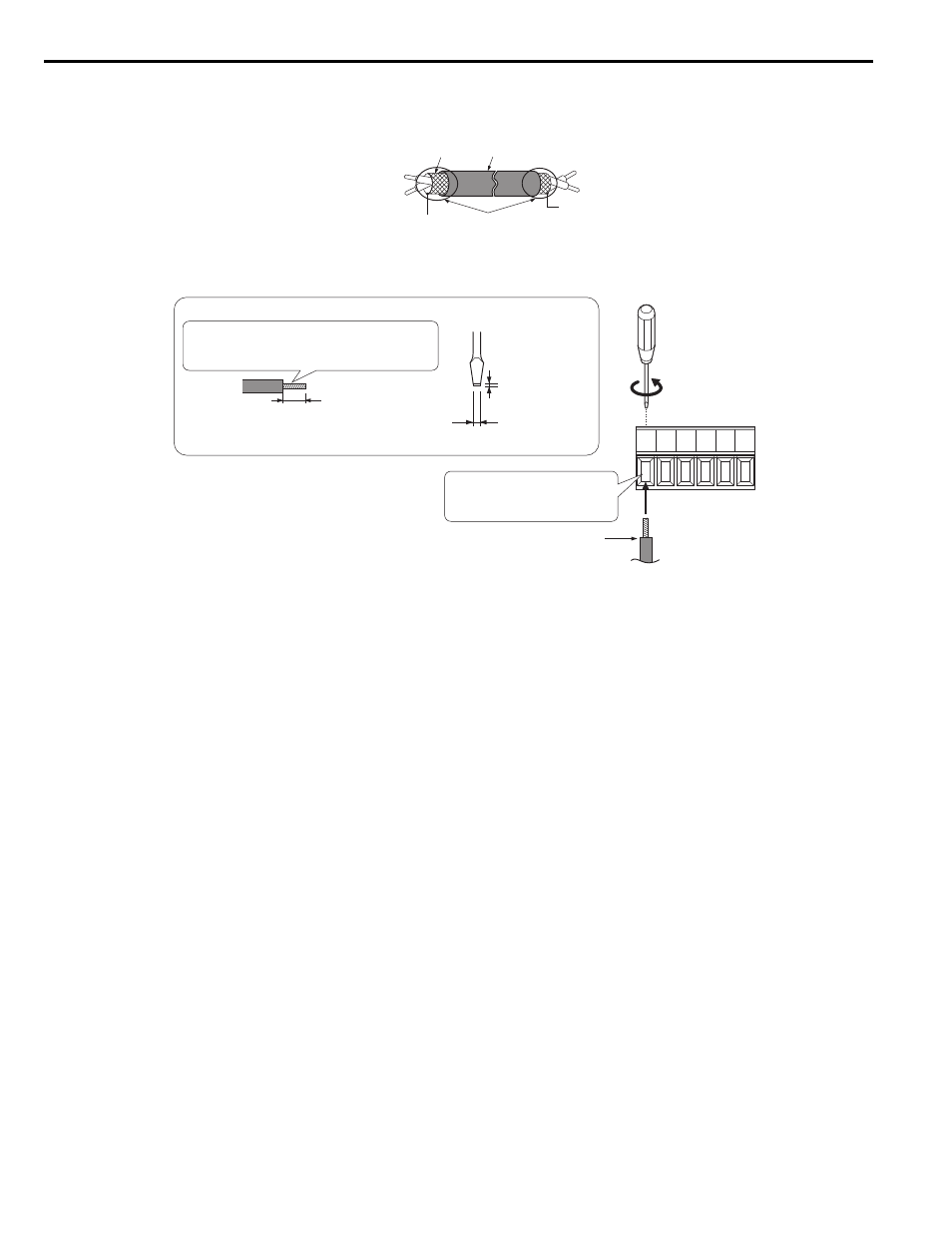

Figura 8.6
Figura 8.6 Preparación de los extremos del cable blindado
Figura 8.7
Figura 8.7 Preparación y conexión del cable blindado
5. Para el PG-B3 y opción PG-X3, cablee el codificador PG del motor al bloque de terminales. Consulte la
Figura 8.8 y la Figura 8.9 para las instrucciones de cableado.
Consulte Funciones de terminales de las opciones PG-B3 y PG-X3 en la página 370 para una descripción
detallada de las funciones del terminal opcional.
Aislamiento
Funda del blindaje
Blindaje
Terminal de opción PG PG en el m
FE/SD
Terminal de cone
(Aísle con cinta aislante o
tubería de encogimiento) B 3
Placa de terminales
opcional
Preparación de los extremos del hilo: Tamaño de la pala
del destornillador
Unos 5.5 mm (7/32").
Cuando no usan
mangas aislantes
prensadas
Tire hacia atrás el blindaje y gire ligeramente
el extremo con los dedos, impidiendo que
los extremos se deshilachen.
Cable blindado
(no soldar los extremos)
Afloje los tornillos e inserte
el cable en la abertura de la
placa de terminales.
Profundidad de la
hoja de 0.4 mm
o menos
Ancho de la
hoja de 2.5 mm
o menos
