360 YASKAWA SISP YAIL1E 01A YASKAWA Variador CA L1000E Manual técnico
8.3 Conexión de dispositivos periféricos
8.3 Conexión de dispositivos periféricos
La Figura 8.1 ilustra cómo configurar el variador y el motor para operar con distintos dispositivos periféricos.
Consulte el manual específico de los dispositivos que se muestran más abajo para obtener instrucciones de instalación
más detalladas.

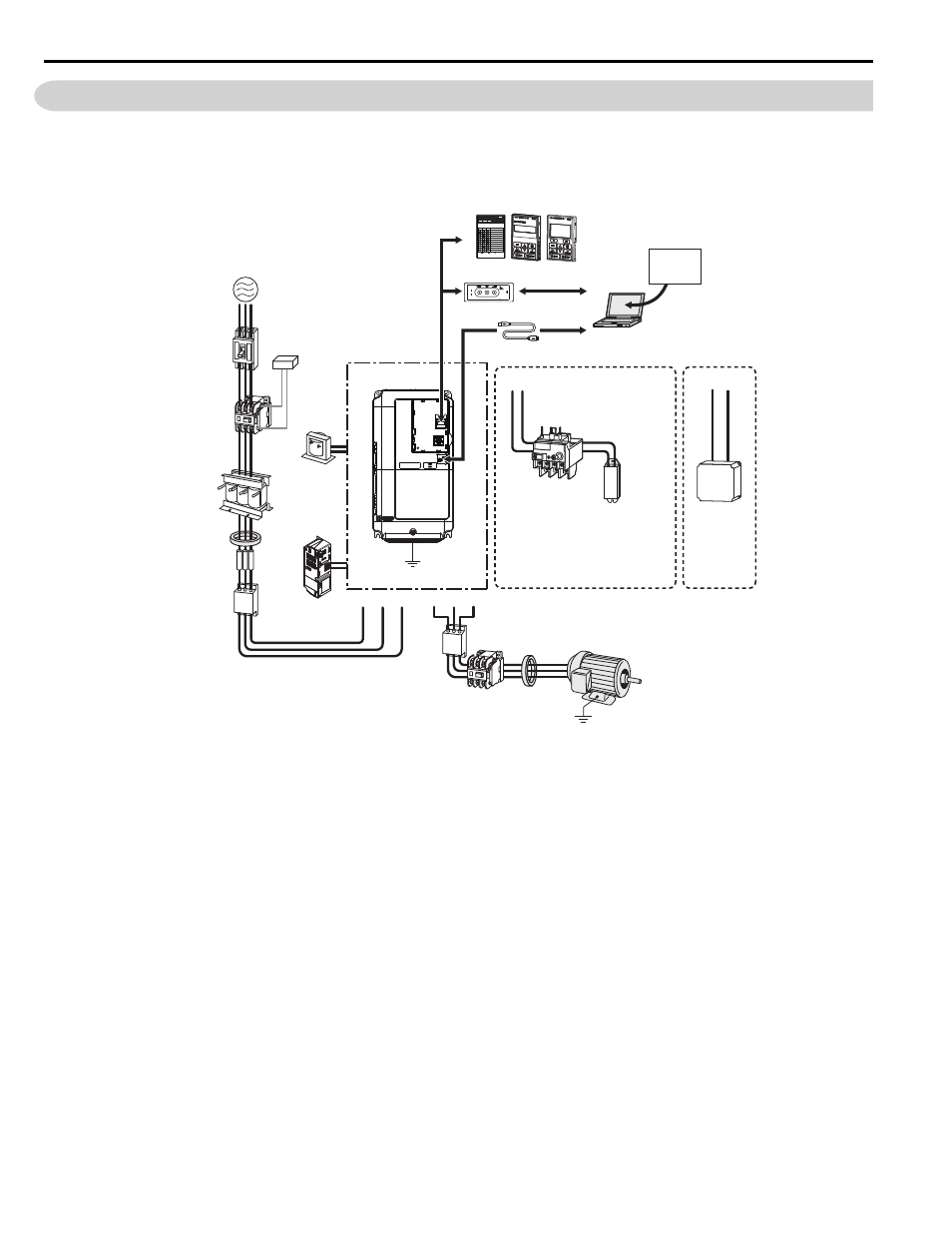

Figura 8.1
Figura 8.1 Conexión de dispositivos periféricos
<1> Para obtener el controlador y el software de la unidad de copiado USB, CopyUnitManager y DriveWizardPlus, acceda al sitio web de
Yaskawa en http://www.yaskawa.com
Nota: Si el variador se establece para activar una salida de falla cuando se activa la función de restablecimiento de falla (L5-02 = 1),
entonces una secuencia para interrumpir la energía en una falla apagará la energía del variador cuando el variador intente reiniciar.
La configuración predeterminada para L5-02 es 0 (salida de falla activa durante el intento de reinicio).
Copy Ve rif y Read LOCK
Y ASKA W A
JVOP-181 USB Copy Unit COM
E RR
B1 B2
U/T1V/T2W/T3 R/L1 S/L2
+2
+1
T/L3
− +3
<1>
<1>
PWR LED MONITOR JVOP-184
RUN DS1 DS2
RUN DS1 DS2 STATUS READY
RUN
ALARM(RUN)
PGOH,LT
BB,HBB
EF,SE
Other Fault
OV,UV
OH,OL
OC,GF,SC,PGO
CPF,OFA,OFB,OFC
:LIGHT :BLINK :LIGHT OFF
PC
DriveWizard
Herramientas de
software de ingeniería
Suministro
eléctrico
Disyuntor de
circuito de caja
moldeada
(MCCB)
o
Disyuntor de
Circuito de Fuga
Eléctrica
(ELCB)
Contactor
magnético
(MC)
Sobretensión
Absorbedor
Bobina de
choque CC
Reactor CA
Reactor de
fase cero
Fusible
Filtro de
ruido de
entrada
lateral
Contactor
magnético
(conmuta a la
energía de línea) Reactor de
fase cero
Relé térmico
Unidad de la
resistencia de
frenado
Filtro de ruido de salida lateral
Variador
Tierra
Motor
Tierra
Unidad de
Copia USB
Cable USB
(Tipo-AB, que se vende por separado)
Cable USB
(Tipo AB)
Unidad de
frenado
Control de 24 V
Unidad de
suministro eléctrico
Monitor LED/Operador LED/Operador LCD
