5.8 L: Funciones de protección

238

YASKAWA SISP YAIL1E 01A YASKAWA Variador CA L1000E Manual técnico

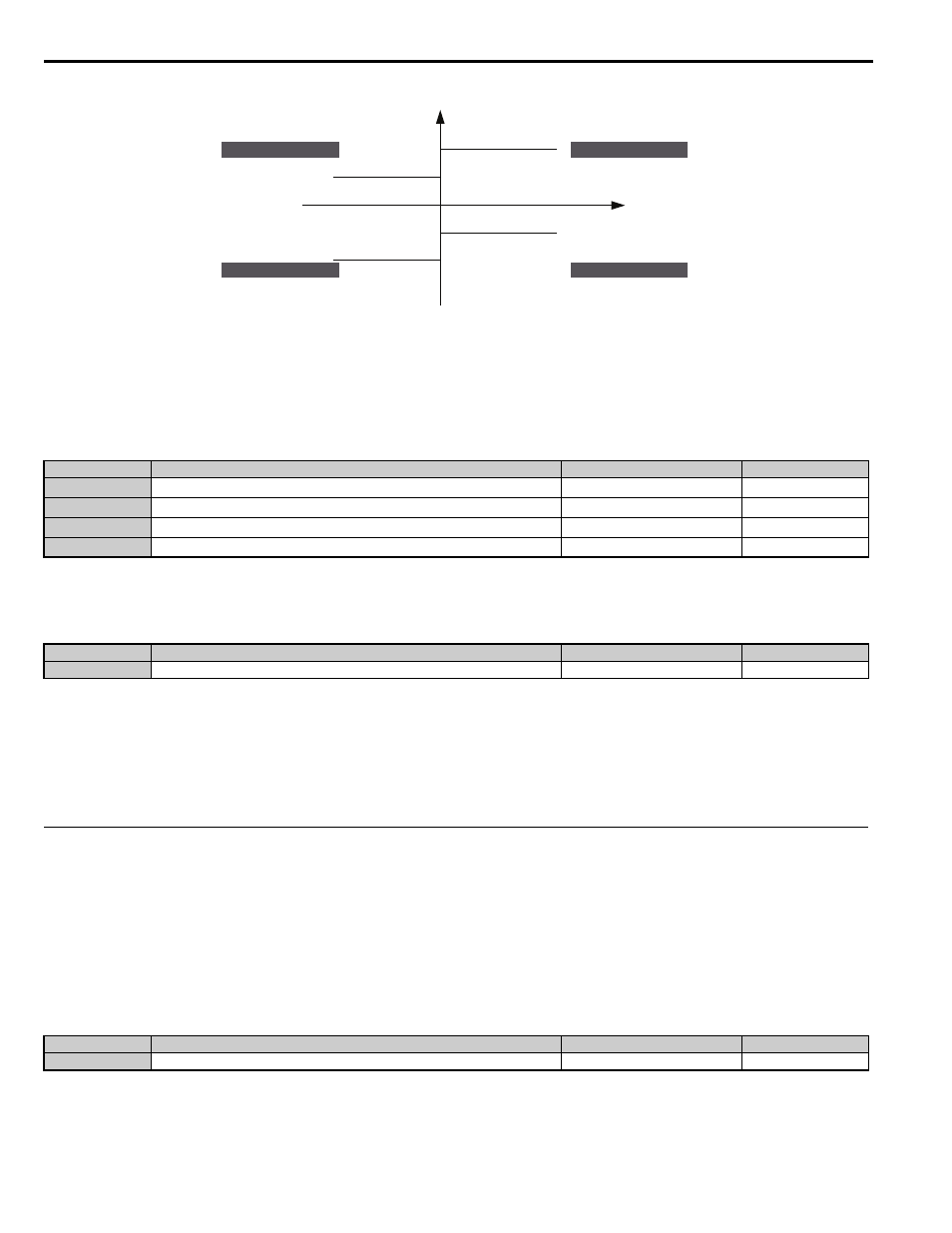

Figura 5.41

Figura 5.41 Parámetros de limite de torque

L7-01 a L7-04: Límites de torque

Estos parámetros configuran los límites de torque en cada modo de operación.

Un valor del 100% es igual al torque nominal del motor.

L7-16: Proceso de límite de torque en el arranque

Asigna un filtro de tiempo para permitir que se logre el límite de torque en el arranque.

Configuración 0: Desactivada

El límite de torque se crea al inicio sin un tiempo de demora. Deshabilite L7-16 para maximizar el tiempo de respuesta
cuando la aplicación requiere aceleración o desaceleración súbitas al comienzo.

Configuración 1: Activada

Un filtro de tiempo se agrega para permitir que el límite de torque se acumule en el arranque.

L8: Protección del variador

L8-02: Nivel de alarma de sobretemperatura

Configura el nivel de detección de la alarma de recalentamiento (oH).

El variador emite una alarma cuando la temperatura del disipador de calor supera el nivel de alarma establecido en el
parámetro L8-02.

Cuando se configura un terminal de salida para la prealarma oH (H2- = 20), el interruptor se cierra cuando la
temperatura del disipador de calor aumenta por encima de L8-02.

N.º

Nombre del parámetro

Rango de configuración

Predeterminado

L7-01

Límite de torque en marcha hacia adelante

0 a 300%

200%

L7-02

Límite de torque en marcha reversa

0 a 300%

200%

L7-03

Límite de torque en marcha regenerativa hacia adelante

0 a 300%

200%

L7-04

Límite de torque en marcha regenerativa en reversa

0 a 300%

200%

N.º

Nombre del parámetro

Rango de configuración

Predeterminado

L7-16

Proceso de límite de torque en el arranque

0 a 1

1

N.º

Nombre del parámetro

Rango de configuración

Predeterminado

L8-02

Nivel de alarma de sobrecalentamiento

50 a 150 °C

Determinado por o2-04

referencia de torque positivo

referencia de torque negativo

Parámetro L7-04

Rotación del motor REV

Parámetro L7-02

Parámetro L7-01

Rotación del motor FWD

Parámetro L7-03

cuadrante 2

cuadrante 3

cuadrante 1

cuadrante 4

Marcha regenerativa REV

Marcha REV

Marcha FWD

Marcha regenerativa FWD

common_TMo
