7.5 Reemplazo del variador
YASKAWA SISP YAIL1E 01A YASKAWA Variador CA L1000E Manual técnico 351
In
s
p
ec
ci
ón pe
ri
ód
ic
a y
mant
enimie
nto
7
◆ Reemplazar el variador
¡ADVERTENCIA! Riesgo de descarga eléctrica. No conecte ni desconecte el cableado si el dispositivo está encendido. El
incumplimiento de estas instrucciones podría provocar lesiones personales graves. Antes de realizar tareas de mantenimiento en el
variador, desconecte todo el suministro de energía del equipo. El capacitor interno permanece cargado aun después de que se corte el
suministro de electricidad. Luego de desconectar la electricidad, espere al menos la cantidad de tiempo especificada en el variador
antes de tocar cualquiera de sus componentes.
¡ADVERTENCIA! Riesgo de descarga eléctrica. No permita que personal no calificado trabaje con el variador. El incumplimiento de
estas instrucciones podría provocar lesiones graves. Solo personal autorizado y familiarizado con la instalación, el ajuste y el
mantenimiento de variadores de CA puede realizar tareas de instalación, mantenimiento, inspección y servicio técnico.
AVISO: Daños al equipo. Siga los procedimientos de descarga electrostática (ESD) adecuados al manejar el variador y las placas de
circuitos. El incumplimiento de estas instrucciones puede producir daños de ESD en el sistema de circuitos del variador.
El siguiente procedimiento explica cómo reemplazar un variador. Esta sección proporciona instrucciones para el
reemplazo del variador únicamente. Para instalar las tarjetas de opciones u otros tipos de opciones, consulte los manuales
específicos para esas opciones.
AVISO: Al transferir un transistor de frenado, una resistencia de frenado, u otro tipo de opción de un variador dañado a un nuevo
variador de reemplazo, asegúrese de que están trabajando correctamente antes de reconectarlos al nuevo variador. Reemplace las
opciones dañadas para evitar la avería inmediata del variador de reemplazo.
1. Extraiga la cubierta de los terminales. Consulte Cubierta del terminal en la página 61 para conocer los
detalles.
Nota: La forma de las cubiertas de los terminales y los números de los tornillos varían dependiendo de los modelos de variador.
Consulte Nombres de los componentes en la página 31 para conocer los detalles.

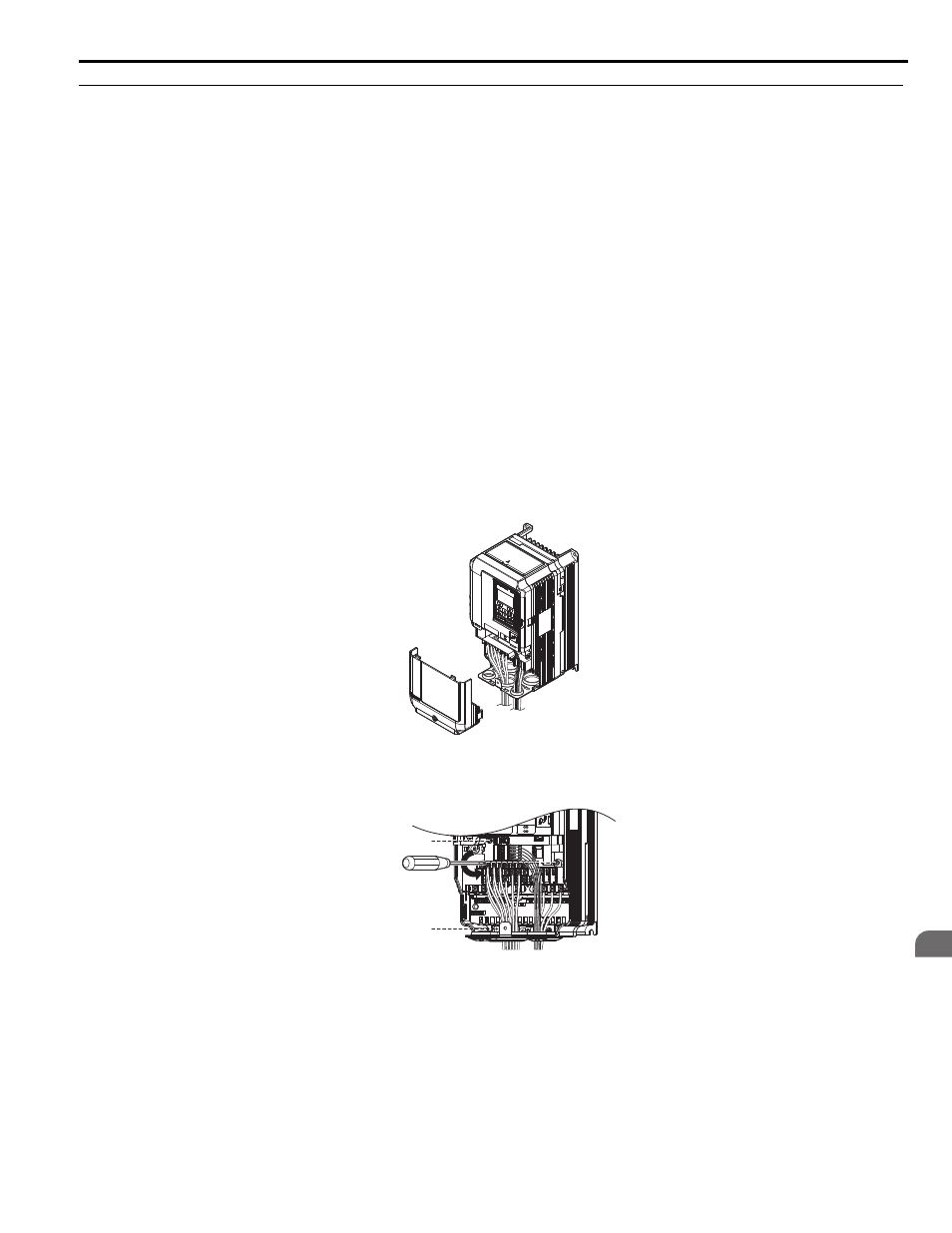

Figura 7.27
Figura 7.27 Reemplazo del variador: Extracción de la cubierta de terminales
2. Afloje los tornillos que sujetan la placa de terminales en su lugar. Retire los tornillos que sujetan la cubierta
inferior y retírela del variador.
Figura 7.28
Figura 7.28 Reemplazo del variador: Extracción de la placa de terminales de control
