3.11 Terminación de MEMOBUS/Modbus
3.11 Terminación de MEMOBUS/Modbus
Este variador está equipado con un resistor de terminación integrado para el puerto de comunicación RS-422/485. El
interruptor DIP S2 activa o desactiva el resistor de terminación como se muestra en la
Figura 3.25 . La posición OFF
(apagado) es el valor predeterminado. El resistor de terminación debe ser colocado en la posición ON (encendido) cuando
el variador es el último de una serie de variadores esclavos.
Tabla 3.12 Configuración del interruptor MEMOBUS/Modbus
Figura 3.24

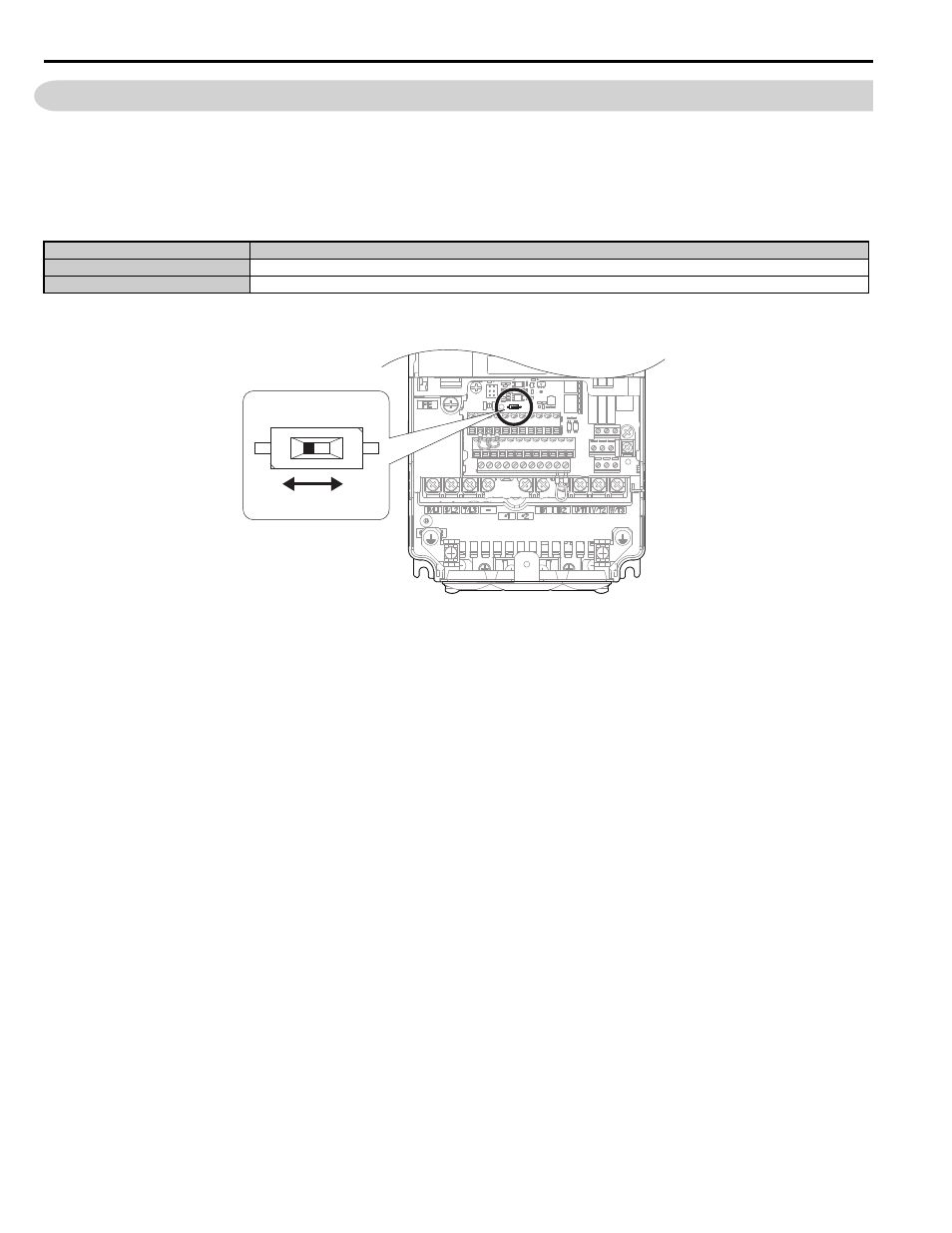

Figura 3.25 Interruptor DIP S2
Nota: Consulte Comunicaciones MEMOBUS/Modbus en la página 449 para obtener información detallada sobre MEMOBUS/
Modbus.
Posición S2 Descripción
ON (encendido) Resistor de terminación interna ON (encendido)
OFF (apagado) Resistor de terminación interna OFF (apagado) (configuración predeterminada)
Interruptor DIP S2
(OFF (apagado): predeterminado)
OFF (apagado) ON (encendido)
