4.6 Procedimiento de configuración para las aplicaciones del elevador
148 YASKAWA SISP YAIL1E 01A YASKAWA Variador CA L1000E Manual técnico
■ Límite de torque de la operación de rescate
El límite de torque durante la operación de rescate se configura en el parámetro S4-05. Después de que termine la
operación de rescate, el variador utiliza los límites de torque configurados en los parámetros de L7.
■ Función de búsqueda de dirección de carga ligera.
La búsqueda de dirección de carga ligera puede utilizarse para realizar automáticamente la operación de rescate en la
dirección con la menor carga. Puede ayudar a minimizar la cantidad de energía requerida por el suministro de energía de
respaldo necesario para la operación de rescate. La búsqueda de dirección de carga ligera puede ajustarse para que se
realice automáticamente cuando se inicia la operación de rescate. Para permitir la búsqueda de dirección de carga ligera
establezca el parámetro S4-01 = 1.
Cuando se habilita la búsqueda de dirección de carga ligera el variador funciona primero en la dirección hacia arriba y
luego en la dirección hacia abajo, cada una durante el tiempo establecido en S4-03. Luego compara la condición de carga
de ambas operaciones y viaja al siguiente piso utilizando la dirección de condición de carga más ligera. La referencia de
velocidad usada para búsqueda de dirección de carga ligera puede establecerse en el parámetro S4-04.
• Cuando la dirección de la carga más ligera es hacia arriba, el variador se detiene después de la búsqueda de dirección de
la carga ligera y luego acelera hacia arriba a la velocidad de operación de rescate en el parámetro d1-25. Los terminales
de salida establecidos para la "dirección de la carga ligera" (H2- = 54) y "estado de detección de dirección de carga
ligera" (H2- = 55) se cerrarán.

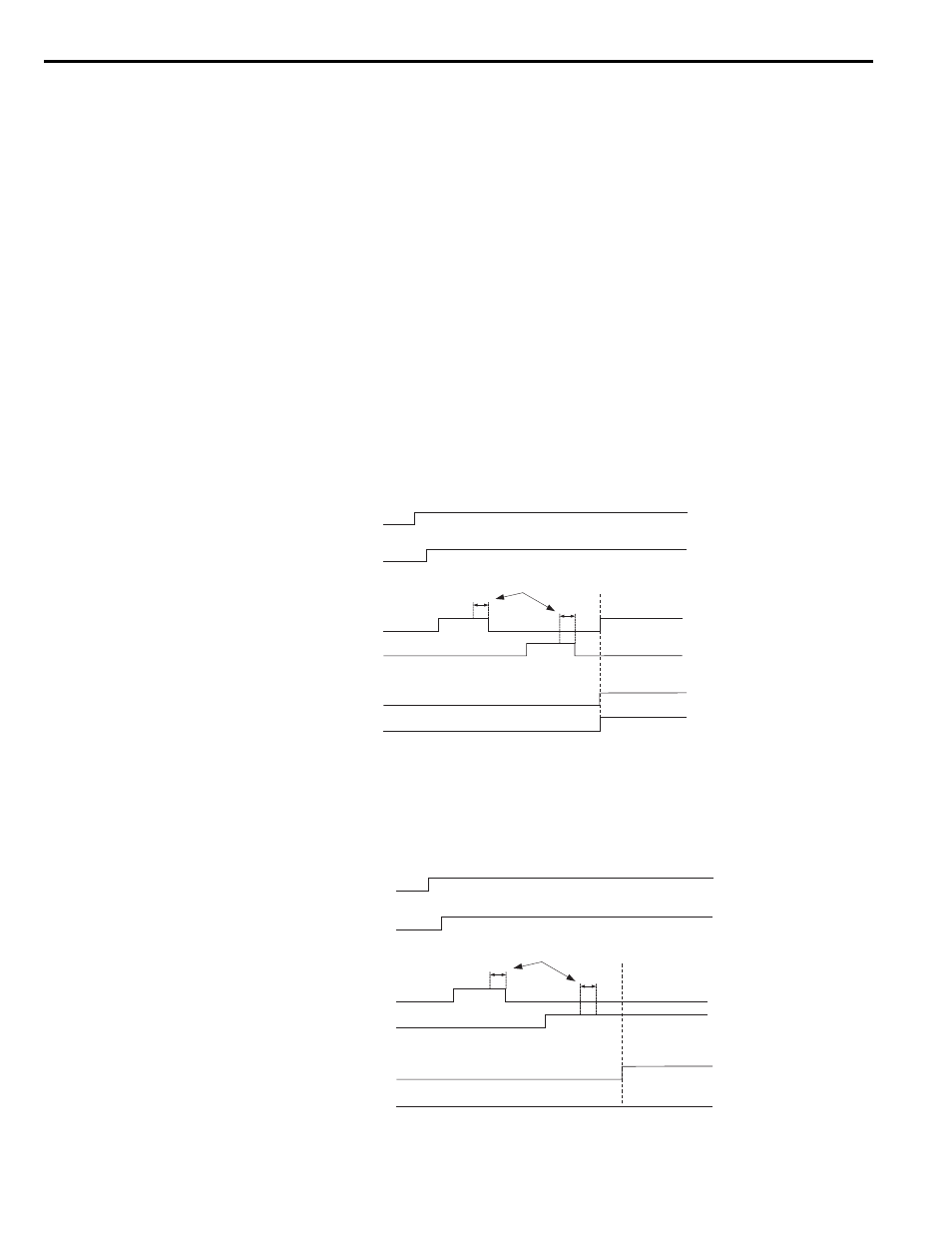

Figura 4.37
Figura 4.42 Detección de dirección de carga ligera (Arriba)
• Cuando la dirección más ligera está abajo, entonces después de que se termina la detección de dirección de carga ligera,
el variador inmediatamente acelera a la velocidad de operación de rescate configurada en d1-25 sin parar. Un terminal
de salida configurado para "Dirección de carga ligera" (H2- = 54) permanecerá abierto, y se cerrará un terminal de
salida configurado para el "Estado de detección de dirección de carga ligera”(H2- = 55).
Figura 4.38
Figura 4.43 Detección de dirección de carga ligera (Abajo)
H1- ڧڧ = 55
(Operación de rescate)
Arriba
Off
(apagado)
(abierto)
Off
(apagado)
(abierto)
Arriba
Abajo
Cálculo del torque de la velocidad acordada
El elevador se mueve
en la dirección de la
carga ligera.
Comando Arriba/Abajo
Comando Arriba (interno)
Comando Abajo (interno)
On (encendido) (cerrado)
On (encendido) (cerrado)
（Estado de la dirección de la carga ligera）
H2- = 55
（Dirección de la carga ligera）
H2- = 54
Off (apagado) (abierto)
Off (apagado) (abierto)
On (encendido) (cerrado)
On (encendido) (cerrado)
H1- ڧڧ = 55
(Operación de rescate)
Arriba
Off
(apagado)
(abierto)
Off
(apagado)
(abierto)
Abajo
Cálculo del torque de la velocidad acordada
El elevador se mueve
en la dirección de la
carga ligera.
Comando Arriba/Abajo
Comando Arriba (interno)
Comando Abajo (interno)
On (encendido) (cerrado)
On (encendido) (cerrado)
（Estado de la dirección de la carga ligera）
H2- = 55
（Dirección de la carga ligera）
H2- = 54
Off (apagado) (abierto)
Off (apagado) (abierto)
On (encendido)
(cerrado)
