YASKAWA SISP YAIL1E 01A YASKAWA Variador CA L1000E Manual técnico

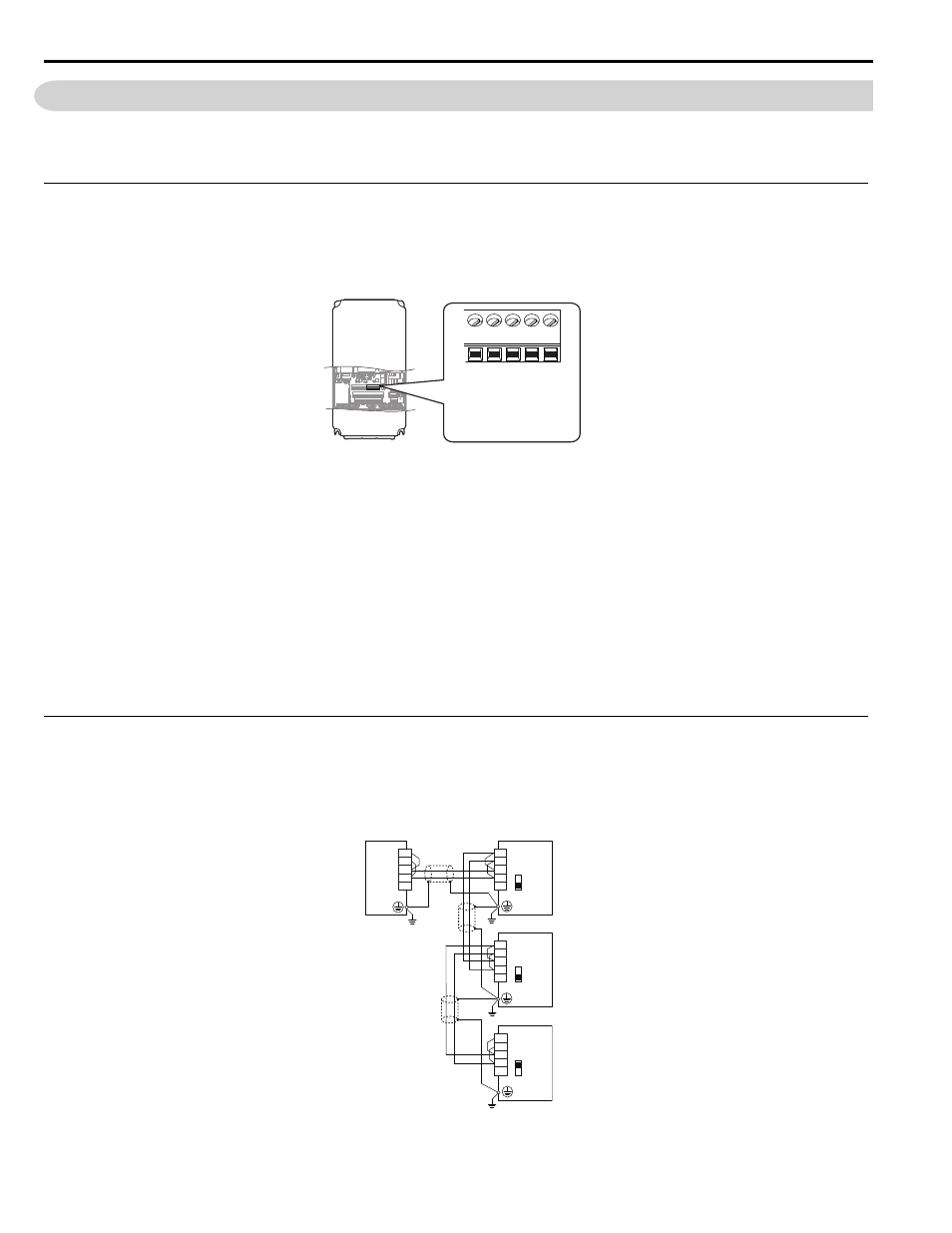

C.3 Conexión a una red

C.3 Conexión a una red

Esta sección explica cómo conectar el variador a una red MEMOBUS/Modbus y la terminación de red necesaria para una
conexión.

Conexión con cable de red

Siga las instrucciones a continuación para conectar el variador a una red MEMOBUS/Modbus.

1.

Desconecte el suministro de energía y conecte el cable de comunicaciones al variador y al dispositivo principal.
Use los terminales R+/S+ y R–/S– para MEMOBUS/Modbus.

Figura C.2

Figura C.2 Terminales de conexión del cable de comunicaciones seriales

Nota: Separe los cables de comunicaciones de los cables del circuito principal y de otros cableados y cables de suministro de energía.

Utilice cables blindados para los cables de comunicaciones y abrazaderas correctamente blindadas para evitar problemas de ruido.
Al utilizar comunicaciones RS-485, conecte S+ a R+ y S- a R-, tal como se muestra en el diagrama a continuación.

2.

Verifique o configure la selección del resistor de terminación en todos los esclavos. Use la descripción en

Ajuste

de red en la página 453

para esclavos que están en variadores L1000E.

3.

Encienda el suministro de energía.

4.

Configure los parámetros necesarios para las comunicaciones seriales (H5-01 a H5-11) a través del operador
digital.

5.

Desconecte el suministro de energía y espere hasta que la pantalla del operador digital se apague
completamente.

6.

Vuelva a encender el suministro de energía.

7.

El variador ya está listo para comenzar a comunicarse con el dispositivo principal.

Diagrama de cableado para conexión múltiple

La

Figura C.3

y la

Figura C.4

explican los diagramas del cableado para conexiones múltiples con la comunicación

MEMOBUS/Modbus.

Interfaz RS-485

Figura C.3

Figura C.3 Interfaz RS-485

P

M

S–
S+
R–
R+
IG

IG R+ R- S+ S-

Enviar (-)
Enviar (+)
Recibir (-)
Recibir (+)
Puesta a tierra
del blindaje

Y E A _

c o m -

S2

S2

S2

S–
S+
R–
R+
IG

S–
S+
R–
R+
IG

S–
S+
R–
R+
IG

R–
R+
S–
S+
IG

PLC

Variador

Variador

Variador

OFF
(apagado)

OFF
(apagado)

ON
(encendido)

c o m -

mon_

TMonly
