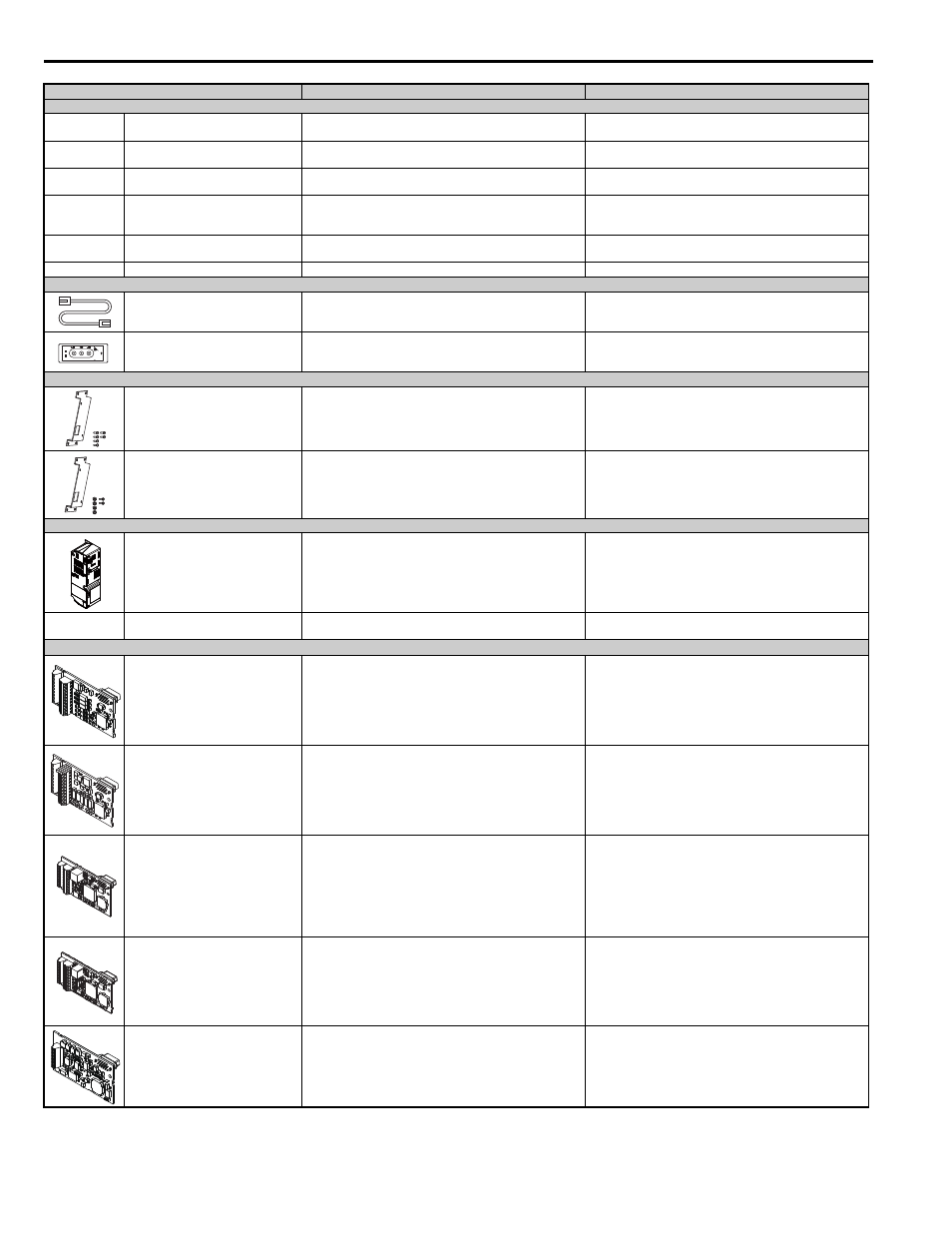

8.2 Opciones del variador y Dispositivos periféricos
358 YASKAWA SISP YAIL1E 01A YASKAWA Variador CA L1000E Manual técnico
Configuración de referencia /Opciones de monitor
— Medidor de frecuencia / Amperímetro DCF-6A
Medidor externo para la visualización de la velocidad de salida
o la corriente mediante una señal analógica del variador.
—
Potenciómetro medidor de frecuencia 
(20 k )
RH000850
Potenciómetro externo para ajustar la frecuencia de escalado
del medidor
— Medidor de tensión de salida SDF-12NH
Contador externo para la visualización de la tensión de salida
mediante una señal analógica del variador.
—
Potenciómetro de configuración de
frecuencia

(2 k )
RH000739
Potenciómetro externo para el ajuste de la referencia de
velocidad por una entrada analógica
—
Dial de control para el potenciómetro
de ajuste de frecuencia
CM-3S Dial de control para el potenciómetro de ajuste de frecuencia
— Placa del medidor NPJT41561-1 Placa con escala para el potenciómetro de ajuste de frecuencia
Opciones de la interfaz
Cable del operador remoto WV001/WV003
Cable de extensión (1 m o 3 m) para conectar el operador
digital para la operación remota
RJ-45, 8 pin recto a través, cable UTP CAT5e
Unidad de copia USB JVOP-181
Permite al usuario copiar y verificar las configuraciones de
parámetros entre los variadores. También puede utilizarse como
un adaptador para conectar el variador al puerto USB de un PC.
Anexo
Juego de soporte de instalación A EZZ020642A
Para instalar el teclado operador digital en la parte exterior de
un panel de la caja que alberga el variador. Utiliza tornillos para
asegurar al operador.
Conjunto de soporte de instalación B EZZ020642B
Para instalar el teclado operador digital en la parte exterior de
un panel de la caja que alberga el variador.
Usa las tuercas para asegurar al operador para instalaciones
donde los tornillos no son prácticos.
Otros
24 V Suministro eléctrico
Clase 200 V: PS-A10LB
Clase 400 V: PS-A10HB
Proporciona alimentación a los tableros de circuito y opción de
control en caso de pérdida de energía. Permite al usuario
monitorear la configuración del variador y la información de
fallas cuando el circuito principal no tiene energía.
— DriveWizard Plus —
Herramienta informática para la configuración de variadores y
el manejo de parámetros
Opciones de comunicación
Codificador de señal complementario PG-B3
Para entradas de realimentación de velocidad mediante la
conexión de un codificador de motor.
Entrada: 3 pistas (puede usarse con una o dos pistas), para
conexión a codificador HTL, 50 KHz máx.
Salida: 3 pulsos, colector abierto
Suministro eléctrico del codificador: 12 V, corriente máx. 200
mA
Codificador del variador de línea PG-X3
Para entradas de realimentación de velocidad mediante la
conexión de un codificador de motor.
Entrada: 3 pistas (puede usarse con una o dos pistas), variador
de línea, 300 kHz máx
Salida: 3 pistas, variador de línea
Suministro eléctrico del codificador: 5 V o 12 V, corriente máx.
200 mA
Codificador EnDat PG-F3
Tipo de codificador: EnDat 2.1/01, EnDat 2.2/01, EnDat 2.2/22
(HEIDENHAIN)
Frecuencia de entrada máxima: 20 kHz
Monitor de pulsos: Coincide con el nivel RS-422
Tensión de salida: 5 V
5%, 8 V10%
Corriente de salida máxima: 200 mA
Longitud del cableado: 20 m máx. para el codificador, 30 m
máx. para el monitor de pulsos
Codificador ERN1387 PG-E3
Tipo de codificador: ERN1387 (HEIDENHAIN)
Frecuencia de entrada máxima: 20 kHz
Monitor de pulsos: Coincide con el nivel RS-422
Tensión de salida: 5 V ± 5%
Corriente de salida máxima: 200 mA
Longitud del cableado: 20 m máx. para el codificador, 10 m
máx. para el monitor de pulsos
Monitor analógico AO-A3
Proporciona terminales de salida analógica adicionales para
monitorear el estado del variador.
Canales de salida: 2
Tensión de salida: -10 a 10 V, 11 bit (firmado)
Opción Número de modelo Descripción
Co py Ve rify Rea d LOCK
YA S K A W A
JVOP-181 USB Copy Unit COM
E RR
