7.4 Ventiladores de enfriamiento del variador y ventiladores de circulación
YASKAWA SISP YAIL1E 01A YASKAWA Variador CA L1000E Manual técnico 349
In
s
p
ec
ci
ón pe
ri
ód
ic
a y
mant
enimie
nto
7
3. Asegúrese de que el tubo protector no sobrepase el protector del ventilador.

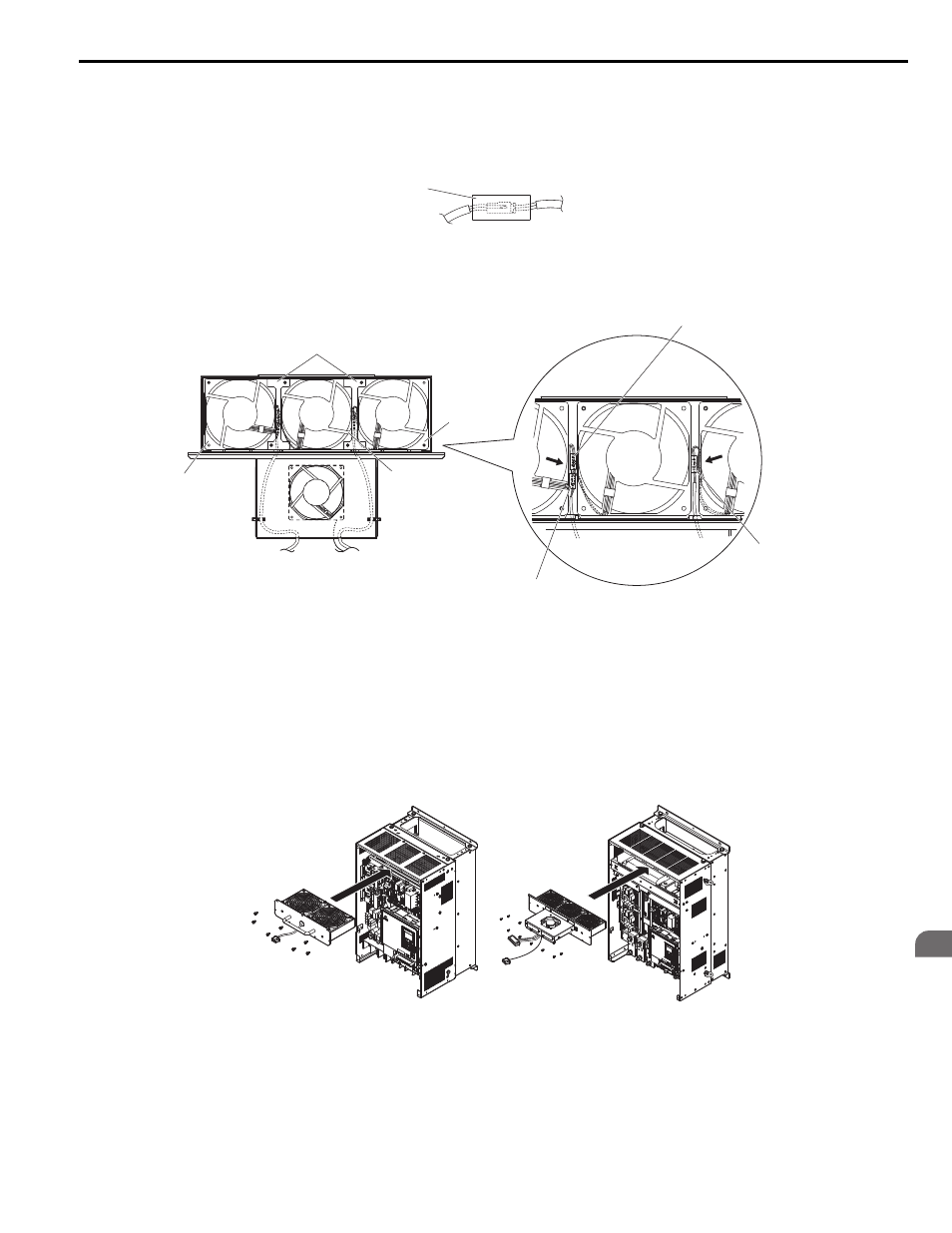

■ Cableado del ventilador de refrigeración: 2A0432 y 4A0260
1. Coloque el tubo protector de modo que el conector del ventilador se encuentre en el centro del tubo protector.
2. En el espacio entre los ventiladores 1 y 2, coloque el conector para el ventilador B2 frente al conector para el
ventilador B1.
3. Ubique el conector para el ventilador B3 entre los ventiladores B2 y B3.
Figura 7.24
Figura 7.24 Cableado del ventilador de refrigeración: 2A0432 y 4A0260.
4. Vuelva a verificar el conector del relé para asegurarse de que esté conectado correctamente.
5. Vuelva a colocar la cubierta del cable a su posición original y apriete los tornillos para que la guarda del
ventilador mantenga la cubierta del cable en su lugar.
Nota: Cuando reensamble la unidad del ventilador, no pellizque el cable del ventilador entre las piezas.
■ Instalación de la unidad del ventilador de refrigeración
1. Invierta el procedimiento que se describió anteriormente para volver a instalar la unidad del ventilador de
refrigeración.
Figura 7.25
Figura 7.25 Instalación de la unidad del ventilador de refrigeración: 2A0181 a 2A0432 y 4A0140 a 4A0260
2. Vuelva a colocar las cubiertas y el operador digital.
3. Vuelva a encender la fuente de energía y restablezca el tiempo de operación del ventilador de refrigeración para
el Monitor de mantenimiento estableciendo o4-03 a 0.
Tubo protector C O M -
MON
Cubierta del cable
Ventilador B3
Ventilador B2
Conector para el
Conector para el ventilador B1
Conector para el ventilador B2
Ventilador B1
