1.4 Nombres de los componentes
YASKAWA SISP YAIL1E 01A YASKAWA Variador CA L1000E Manual técnico 33
R
ece
pc
ió
n
1
■ Trifásico AC200 V 2A0181D y 2A0225D 
Trifásico AC400 V 4A0140D y 4A0188D
Figura 1.7

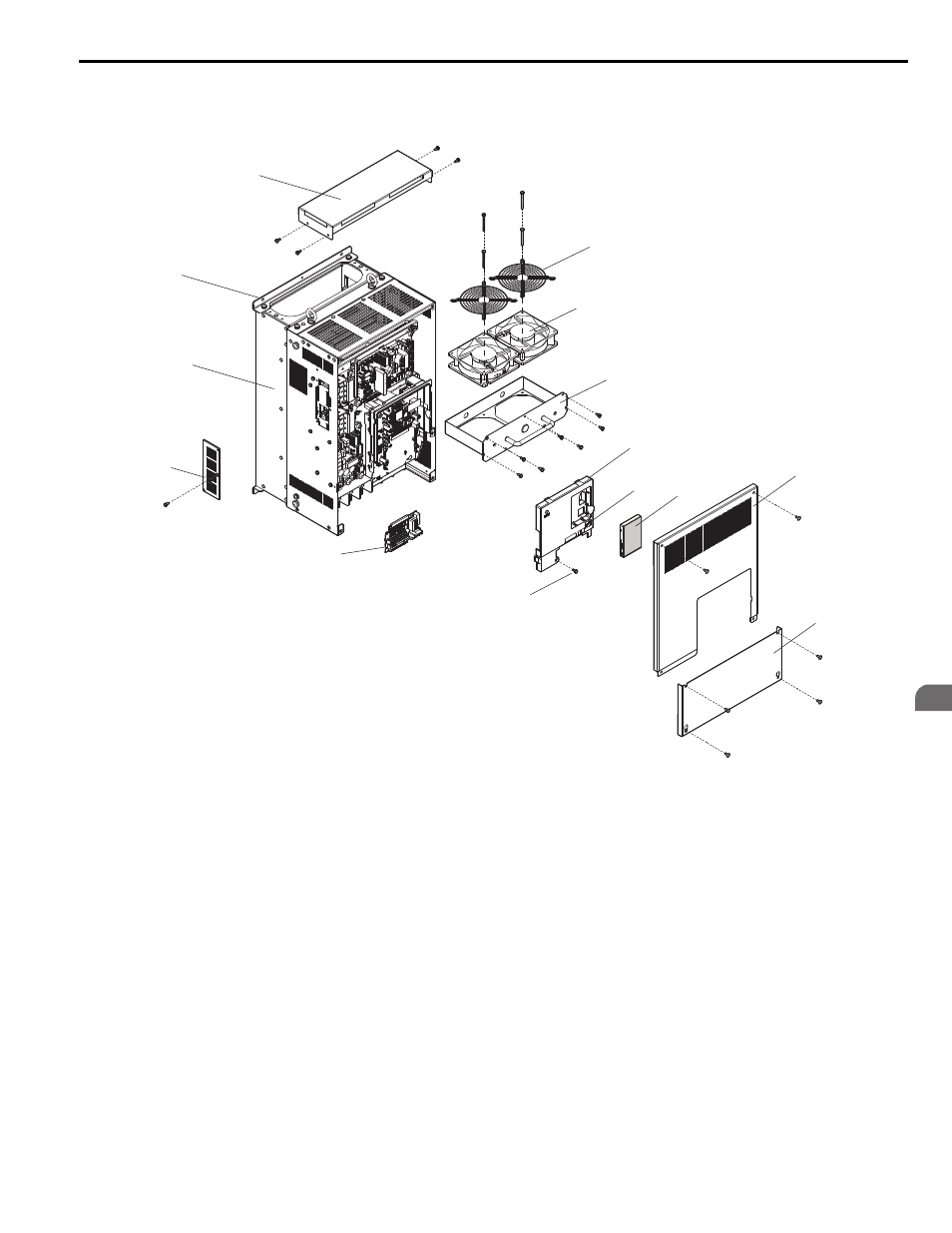

Figura 1.4 Vista despiezada el variador con cerramiento IP00 con
Cubierta protectora superior (4A0188D)
A – Cubierta protectora
superior
H – Unidad del ventilador
B – Orificio de montaje I – Cubierta delantera
C – Disipador de calor J – Puerto USB (tipo B)
D – Cubierta del conector de
suministro eléctrico de 24
VCC opcional
K – Tornillo de cubierta
delantera
E – Placa de terminales L – Operador digital
F – Protector para dedos M – Cubierta del variador
G – Ventilador de enfriamiento N – Cubierta de terminales
A
B
C
D
E
F
G
H
I
J
L
M
N
K
