C.3 Conexión a una red
YASKAWA SISP YAIL1E 01A YASKAWA Variador CA L1000E Manual técnico 453
C
o
mu
ni
ca
ci
on
es
MEMOBUS
/Mo
dbu
s
C
Nota: 1. Active el interruptor DIP en el variador que se ubica en el extremo de la red. Todos los demás dispositivos esclavos deben tener el
interruptor DIP en la posición OFF (apagado).
2. Configure H5-07 en 1 cuando utilice la interfaz RS-485.
■ Interfaz RS-422

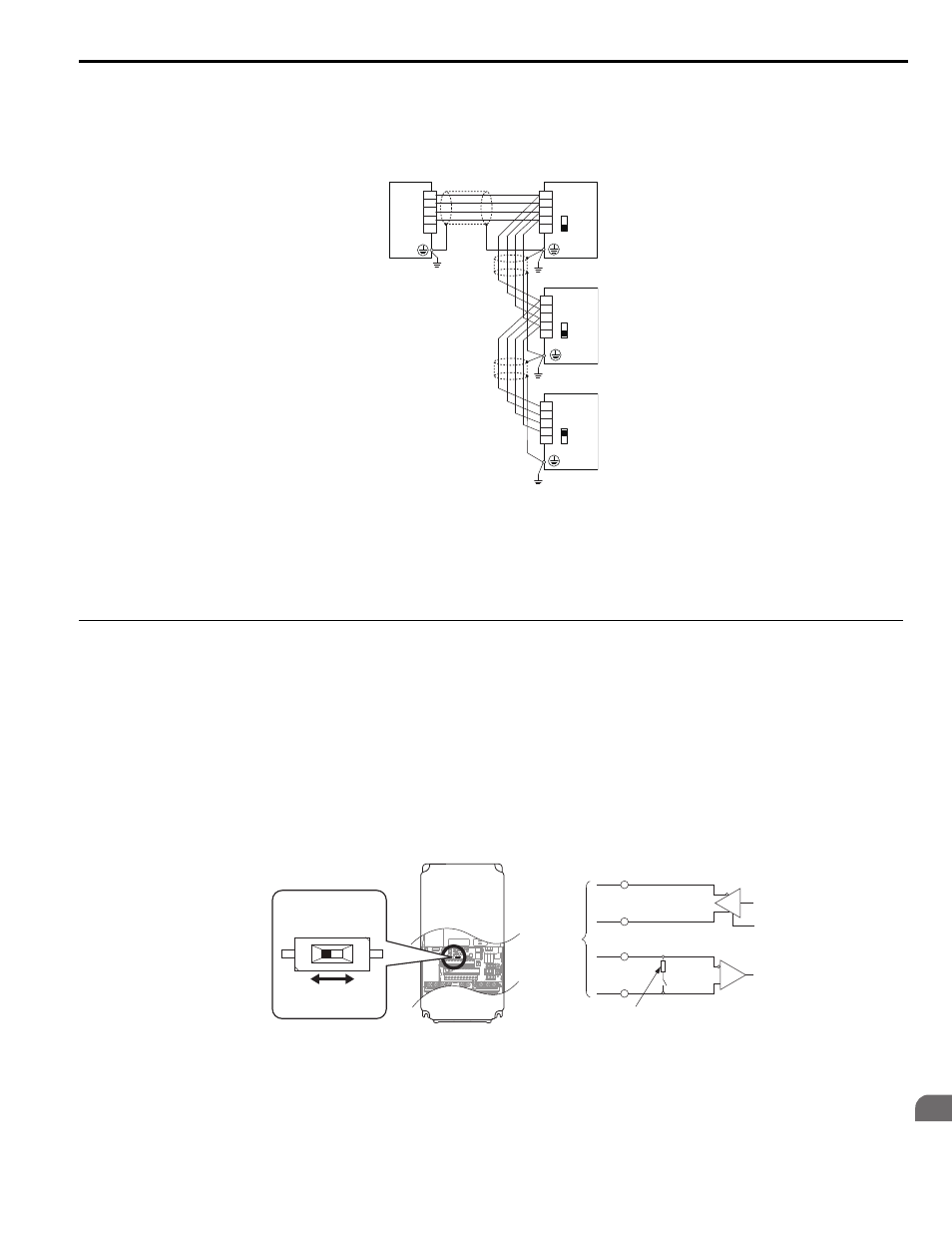

Figura C.4
Figura C.4 Interfaz RS-422
Nota: 1. Active el interruptor DIP en el variador que se ubica en el extremo de la red. Todos los demás dispositivos esclavos deben tener el
interruptor DIP en la posición OFF (apagado).
2. Configure H5-07 en 0 cuando utilice la interfaz RS-485. 
Configure H5-07 a 1 cuando utilice la interfaz RS-422 en circuito multi-caída. Configure H5-07 a 0 cuando utilice la interfaz RS-422
en circuito punto a punto.
◆ Ajuste de red
Es necesario ajustar los dos extremos de la línea de red MEMOBUS/Modbus. El variador posee un resistor de
terminación incorporado que se puede activar o desactivar con el interruptor DIP S2. Si un variador se ubica en el
extremo de una línea de red, active el resistor de terminación colocando el interruptor DIP S2 en la posición ON
(encendido). Desactive el resistor de terminación en todos los esclavos que no se ubiquen en los extremos de la línea de
red.
La Figura C.5 ilustra la configuración del interruptor DIP S2.
Para configurar el interruptor DIP en la placa de terminales, utilice una herramienta de tamaño apropiada con una punta
de aproximadamente 8 mm (5/16 in). de ancho.
Figura C.5
Figura C.5 Terminal de comunicaciones seriales e interruptor DIP S2
R–
R+
S–
S+
IG
PLC
S–
S+
R–
R+
IG
S–
S+
R–
R+
IG
S–
S+
R–
R+
IG
S2
S2
S2
Variador
Variador
Variador
OFF
(apagado)
OFF
(apagado)
ON
(encendido)
c o m -
mon_
TMonly
R-
R+
S-
S+
+
-
RS-422
o
RS-485
Interruptor
DIP S2
Resistor de terminación (1/2 W , 110 Ω)
Interruptor DIP S2
(OFF (apagado) :
predeterminado)
OFF
(apagado)
ON
(encendido)
