8.5 Instalación de dispositivos periféricos
374 YASKAWA SISP YAIL1E 01A YASKAWA Variador CA L1000E Manual técnico
■ Uso de unidades de frenado en paralelo
Cuando se usan varias unidades de frenado, estas deben instalarse con una configuración maestro-esclavo, con una sola
unidad de frenado que actúe como maestro. La
Figura 8.17 ilustra cómo realizar el cableado de unidades de frenado en
paralelo.
Conecte los contactos de sobrecarga térmica de todos los CDBR y todas las resistencias de frenado en serie, luego conecte
esta señal a una entrada digital del variador. Esta entrada puede usarse para accionar una falla en el variador en caso de
sobrecarga en cualquiera de los CDBR o de las resistencias de frenado.
Figura 8.15

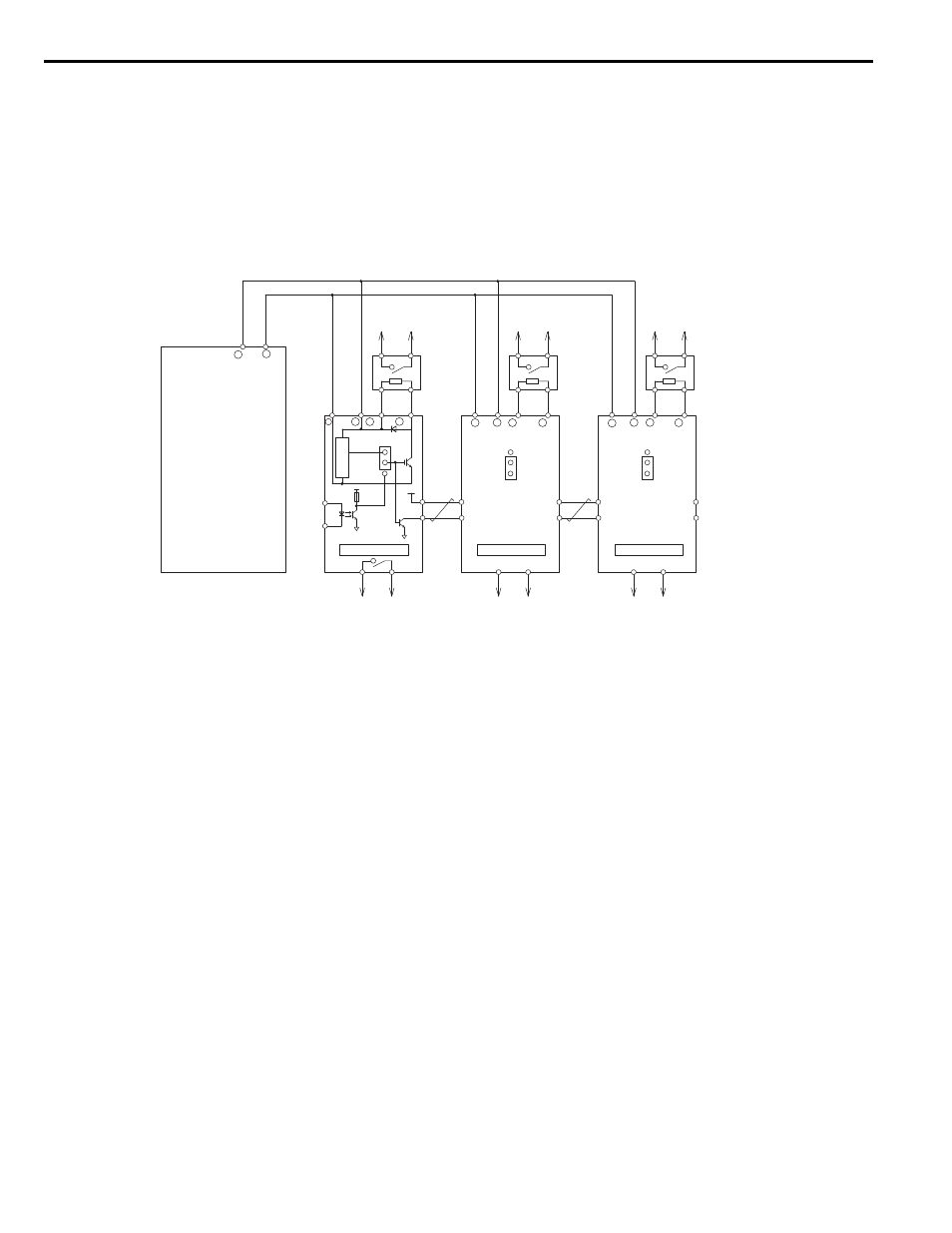

Figura 8.17 Conexión de unidades de frenado en paralelo
+15
5 1
2 6
1
3 4 3 4 3
5
6
5
6
1
2
4
2
3 −
− 0 + 0 + − + − + − + 0 − 0 + 0 − 0
+
Variador
Contacto de Sobretemperatura
de la Resistencia de Frenado
(Contacto de disparo térmico)
Contacto de Sobretemperatura
de la Resistencia de Frenado
(Contacto de disparo térmico)
Contacto de Sobretemperatura
de la Resistencia de Frenado
(Contacto de disparo térmico)
Resistencia
de frenado
Resistencia
de frenado
Resistencia
de frenado
Unidades de frenado 2
ESCLAVO
MAESTRO
Detector de nivel
Contacto de disparo térmico Contacto de disparo térmico Contacto de disparo térmico
Unidades de frenado 3 Unidades de frenado 1
MAESTRO
ESCLAVO
MAESTRO
ESCLAVO
