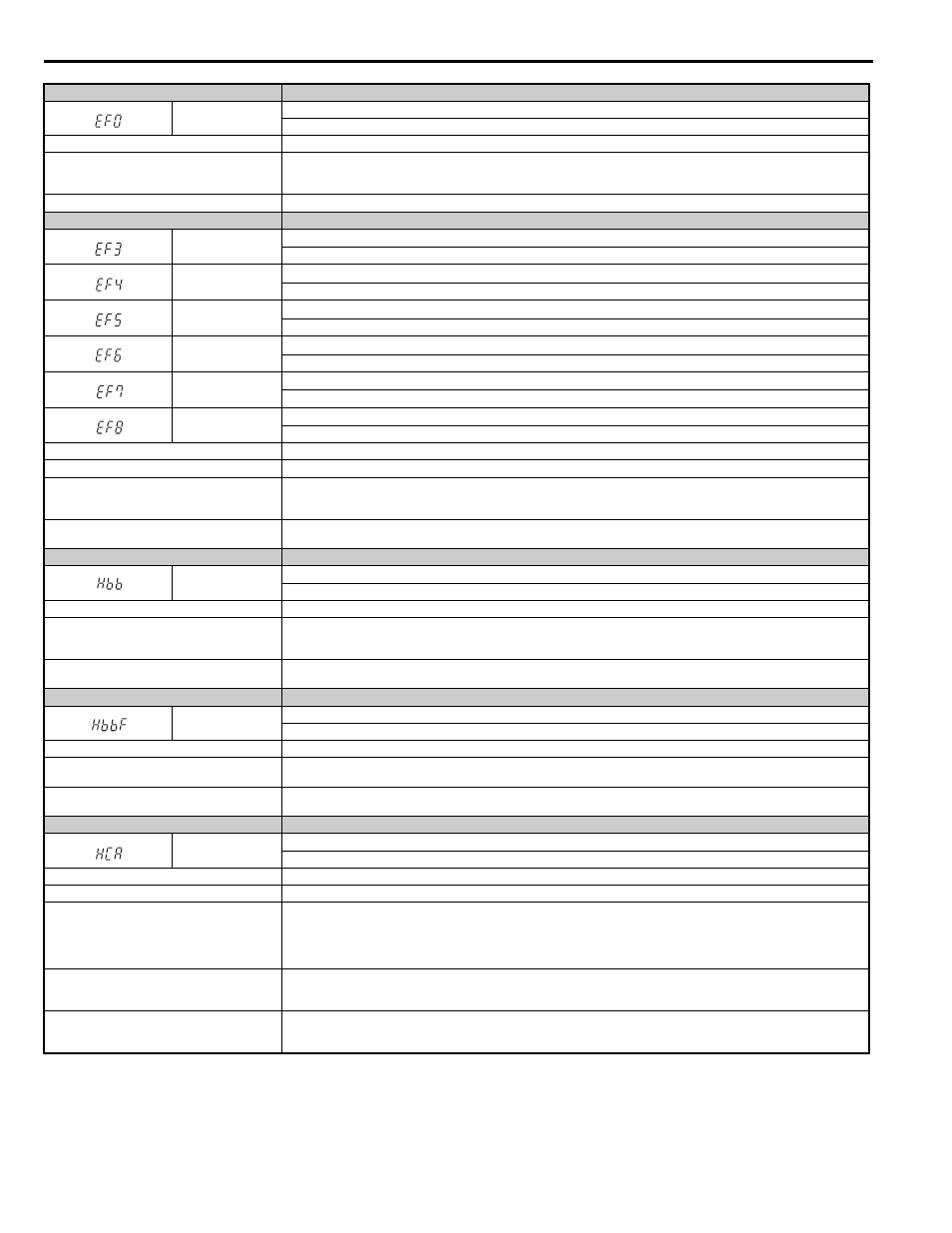

6.4 Detección de alarmas

314

YASKAWA SISP YAIL1E 01A YASKAWA Variador CA L1000E Manual técnico

Pantalla de operador digital

Nombre de falla menor

EF0

Falla externa de la tarjeta opcional
Se detectó una condición de falla externa.

Causa

Posibles soluciones

Se recibió una falla externa desde el PLC con F6-03
= 3 (haciendo que el variador continúe funcionando
cuando ocurre una falla externa).

• Elimine la causa de la falla externa.
• Elimine la entrada de falla externa del PLC.

Hay un problema con el programa del PLC.

Verifique el programa del PLC y corrija los problemas.

Pantalla de operador digital

Nombre de falla menor

EF3

Falla externa (terminal de entrada S3)
Falla externa en terminal de entrada de multifunción S3.

EF4

Falla externa (terminal de entrada S4)
Falla externa en terminal de entrada de multifunción S4.

EF5

Falla externa (terminal de entrada S5)
Falla externa en terminal de entrada de multifunción S5.

EF6

Falla externa (terminal de entrada S6)
Falla externa en terminal de entrada de multifunción S6.

EF7

Falla externa (terminal de entrada S7)
Falla externa en terminal de entrada de multifunción S7.

EF8

Falla externa (terminal de entrada S8)
Falla externa en terminal de entrada de multifunción S8.

Causa

Posibles soluciones

Un dispositivo externo activó una función de alarma. Elimine la causa de la falla externa y restablezca el valor de entrada multi-función.

El cableado es incorrecto.

• Asegure que las líneas de señales se han conectado correctamente a los terminales asignados para detección de fallas externas

(H1- = 2C a 2F).

• Vuelva a conectar la línea de señal.

Las entradas de contacto de multifunción están
configuradas de manera incorrecta.

• Verifique si los terminales no utilizados se han configurado para H1- = 2C a 2F (Falla externa).
• Cambie la configuración de los terminales.

Pantalla de operador digital

Nombre de falla menor

Hbb

Liberación de la señal de falla del circuito de desactivación segura (H1-HC, H2-HC)
Ambos canales de entrada de desactivación segura están abiertos.

Causa

Posibles soluciones

Ambas entradas de desactivación segura, H1 y H2,
están abiertas.

• Verifique el estado de la señal en los terminales de entrada H1 y H2.
• Verifique la selección de fuente interna (NPN)/fuente externa (PNP) para las entradas digitales.
• Si no se utiliza la función de Desactivación segura, compruebe si están enlazados los terminales H1-HC y H2-HC.

Internamente, ambos canales de desactivación
segura están rotos.

Reemplace el tablero de control o el variador completo. Para obtener instrucciones sobre cómo reemplazar el tablero de control,
comuníquese con Yaskawa o con su representante de ventas más cercano.

Pantalla de operador digital

Nombre de falla menor

HbbF

Liberación de la señal de falla del circuito de desactivación segura (H1-HC, H2-HC)
Un canal de desactivación segura está abierto mientras el otro está cerrado.

Causa

Posibles soluciones

Las señales a las entradas de desactivación segura
son incorrectas o el cableado es incorrecto.

Verifique el estado de la señal en los terminales de entrada H1 y H2. Si no se utiliza la función de Desactivación segura, los terminales
H1-HC y H2-HC deben estar enlazados.

Uno de los canales de desactivación segura es
defectuoso.

Reemplace el tablero de control o el variador completo. Para obtener instrucciones sobre cómo reemplazar el tablero de control,
comuníquese con Yaskawa o con su representante de ventas más cercano.

Pantalla de operador digital

Nombre de falla menor

HCA

Alarma de corriente alta
La corriente del variador excedió el nivel de advertencia de sobrecarga de corriente (150% de la corriente nominal).

Causa

Posibles soluciones

La carga es demasiado pesada.

Reduzca la carga para las aplicaciones con operación repetitivas (paros y arranques repetitivos, etc.), o reemplace el variador.

La rampa de aceleración/desaceleración es
demasiado corta.

Calcule la cantidad de torque requerido para la rampa de aceleración o desaceleración deseada en relación con el momento de inercia
de la carga.
Si el nivel de torque no es el correcto para la carga, realice lo siguiente:

• Aumente los tiempos de aceleración y desaceleración (C1-01 a C1-08).
• Aumente la capacidad del variador.

Se está utilizando un motor de propósitos especiales
o el variador intenta impulsar un motor que excede la
capacidad máxima permitida.

• Verifique la capacidad del motor.
• Utilice un motor apropiado para el variador. Asegúrese de que el motor esté dentro del rango de capacidad permitida.

El nivel de corriente aumentó debido a una pérdida
de energía momentánea o al intentar realizar un
restablecimiento de falla.

La alarma aparecerá sólo brevemente. No es necesario tomar medidas para evitar que se active la alarma en esas instancias.
