(2) TERMINALES DE
PUESTA A TIERRA

SECCIÓN B-B

TERMINALES DEL

CIRCUITO DE CONTROL

TERMINALES DEL
CIRCUITO PRINCIPAL

Unidad: in. [mm]

0.94

[23.9]

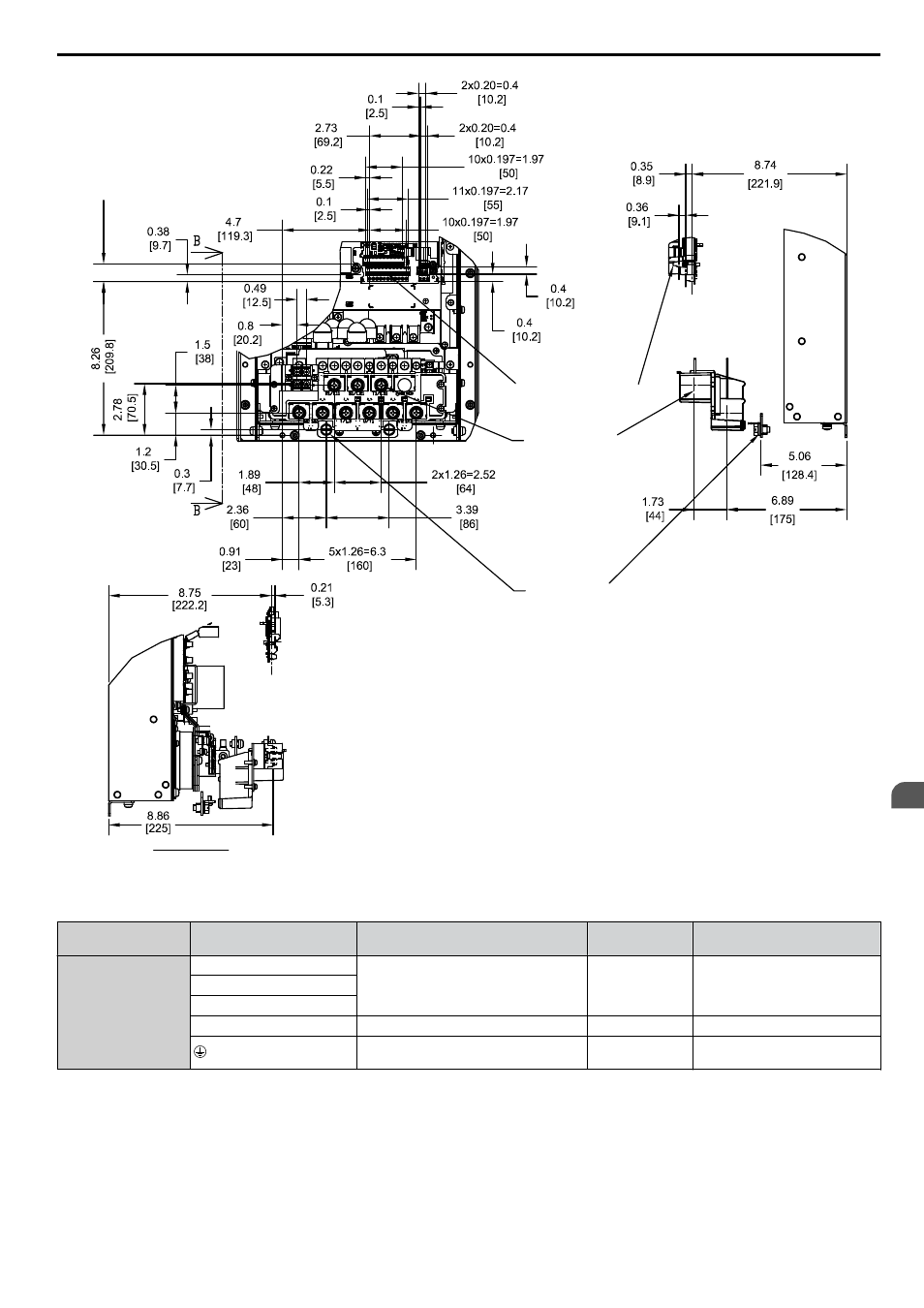

Figura 2.40 Modelo 4T0072

Tabla 2.22 Especificaciones de terminales y cables del circuito principal y de puesta a tierra del modelo 4T0072 de 12 pulsos

Modelo de variador

Terminal

Rango de cable

AWG, kcmil

Tamaño del

tornillo

Torque de ajuste

N·m (lb.in.)

4T0072

<1>

R/L1, S/L2, T/L3

10 a 3/0 (5.3 a 85.0)

M8

9 a 11

(79.7 a 97.4)

R1/L11, S1/L21, T1/L31
U/T1, V/T2, W/T3
B1, B2

22 a 10 (0.3 a 5.3)

M4

1.2 (10.6)

Consulte el tamaño del cable en los códigos

correspondientes

M8

9 a 11

(79.7 a 97.4)

<1> Para obtener información sobre los modelos de 12 pulsos, consulte el manual TOEPYAIA1U02 (A1000 6-Fase de entrada / 12-Pulse Pestaña

de montaje y la No-Pestaña de montaje Manual de instalación).

2.3 Dimensiones y pérdida de calor del gabinete tipo brida (parte posterior de NEMA 12)

YASKAWA ELECTRIC SISP C710616 41E Variador de CA YASKAWA A1000 Manual Técnico

99

2

Instalación mecánica
